SMD 平面灌胶 空芯线圈电感 - TRAM 射频系列

贴片空芯线圈(TRAM)平面灌胶式,高共振频率及高 Q 值。

< >
  • SMD 贴片空芯线圈平面灌胶式 - AM系列
  • SMD Ultra-Miniature (TRAM)
  • SMD Ultra-Miniature (TRAM)
  • SMD Ultra-Miniature (TRAM)

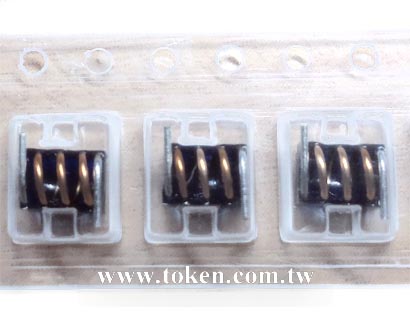

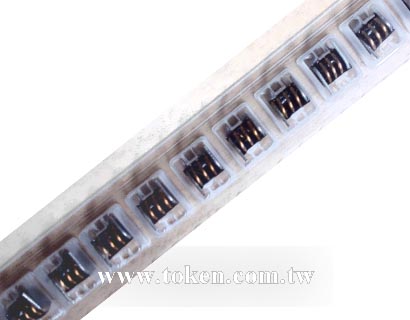

德键生产供应最小的平面灌胶式贴片空芯线圈,尺寸只有 (1.8 x 2.0 x 2.0 mm),功能性价比高,是取代传统线圈最佳的选择。此最新款的贴片空芯线圈 (TRAM),符合 RoHS 标准,并可立即全系列规格生产。此新款片式 (TRAM) 空芯线圈,厚度只有 2.0 mm,超小型化 1.8 x 2.0 mm 面积,特别合适高密度的安装。采用微型芯线缠绕的平面灌胶结构,是高频应用的理想选择。

空芯线圈 (TRAM) 贴片系列,具有高自振频率,在高频率范围内具有高 Q 值,及稳定的电感量。同时,低直流阻抗的设计,有利于降低功耗,损耗低,高输出。广泛的电感值 3.9~538 nH,方便设计人员选择最适合的应用器件。

德键芯片 (TRAM) 空芯线圈主要应用在电信设备的高频电路,包括功率放大器,天线模块,压控振荡器和锯,并在移动电话,如 GSM,CDMA,和 PDC。其他的应用包括数字电视调谐器,无线局域网和蓝牙设备等。

德键这款新贴片空芯线圈,提供了一个完整的电感值范围及窄细的电感偏差,使此片式电感器与高频电路匹配,是工程人员一个很好的选择。德键贴片射频空芯线圈 (TRAM),可提供订制设计和更严格的公差要求,及具体应用设计包括不同的电感值和 Q 规格。

德键射频系列目录包括:射频线圈、贴片线圈、空芯线圈、大电流电感、铁氧体磁珠、高频电感和绕线电感器,提供完整贴片电感尺寸0603/0805/132 /1008/1812/2215/3730/4015/7030,感量范围齐全,符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志,以充分满足客户及环境保护的要求。

下载 PDF 版本: 平面灌胶 空芯线圈电感 (TRAM)。

特性 :
  1. 高频。
  2. 高共振频率及高 Q 值。
  3. 结构性佳、使用方便。
用途 :
  1. 行动电话及高频通讯类产品。
  2. 呼叫器、对讲机、CATV。

TRAM0603 TRAM0805 TRAM1008 系列 平面灌胶式 - 尺寸图 (Unit: mm)

TRAM 系列 空芯线圈平面灌胶式 尺寸图TRAM 系列 空芯线圈平面灌胶式 尺寸图
型号 A (max) B (max) C ± 0.2
TRAM0603 1.80 2.00 2.00
TRAM0805 1.80 2.10 2.85
TRAM1008 1.90 2.20 3.20

TRAM2215 TRAM4015 TRAM132 系列 平面灌胶式 - 尺寸 (Unit: mm)

TRAM 系列 空芯线圈平面灌胶式 尺寸图TRAM 系列 空芯线圈平面灌胶式 尺寸图
型号 A B C D E
TRAM2215 2.2 ± 0.3 1.4 ± 0.2 1.4 ± 0.2 1.8 ± 0.3 0.9 ± 0.3
TRAM4015 4.0 ± 0.3 1.4 ± 0.2 1.4 ± 0.2 3.5 ± 0.3 0.9 ± 0.3
TRAM132 9.0(max) 4.4 ± 0.3 4.6 ± 0.4 8.0 ± 0.5 1.3 ± 0.4

TRAM3730 TRAM7030 系列 平面灌胶式 - 尺寸 (Unit: mm)

TRAM 系列 尺寸图TRAM 系列 尺寸图
型号 A ± 0.3 B ± 0.2 C ± 0.2 D ± 0.3 E ± 0.2
TRAM3730 3.30 2.60 2.70 2.90 0.70
TRAM7030 6.30 3.60 3.70 5.80 0.70

TRAM1812 系列 平面灌胶式 - 尺寸 (Unit: mm)

空芯线圈 TRAM1812 尺寸图空芯线圈 TRAM1812 尺寸图
型号 A ± 0.3 B ± 0.2 C ± 0.2 D ± 0.4 E ± 0.3
TRAM1812 4.90 3.50 3.50 4.30 1.00

TRAM0603 TRAM0805 TRAM1008 系列 平面灌胶式 - 料号标识

TRAM 1008 - 6N8 K

型号
TRAM
尺寸 (L×W) (mm)
0603 1.80×2.00mm
0805 1.80×2.10mm
1008 1.90×2.20mm

电感值
6N8 6.8nH
10N 10.0nH
R10 100.00nH
误差值
K 10%
M 20%
