贴片积层式铁氧体电感 (TRMI)

贴片积层式铁氧体电感 - TRMI 射频系列

降低噪音及滤波电磁干扰最佳利器,贴片积层式铁氧体电感(TRMI)。

< >
  • 贴片积层式铁氧体电感 - TRMI 系列

片式固定电感器品种很多,但从结构工艺分类,则主要分为绕线型和积层型两大类,若从基体材料分类,则主要有以铁氧体磁性材料为基和以陶瓷材料为基两大类。

德键积层型电感器不用绕线,而是采用微米级铁氧体薄片进行叠层,每个磁性层有印刷的导体图案和孔,孔中填充导体材料,从而把上层图案和下层图连结起来,经过加压,烧结,形成一体化的多层电感器,这类片式电感器制作工艺,更适合尺寸微小型化,容易实现规模化大生产,适合高频产品应用。

德键电子推出了 TRMI160808 (EIA 0603),超薄 TRMI201209 (EIA 0805) 型产品,最小尺寸已能制成 TRMI160808 (EIA 0603) 型(1.6×0.8×0.8 mm),其电感值为 10~10000 nH,稍大尺寸的 TRMI201209 (EIA 0805) 超薄型,电感值为 47~2200 nH,TRMI321611 (1206) 型,则可制成电感值为 47~33000 nH 的产品。

贴片式叠层电感器的主要特点是有磁屏蔽和直流电阻小,与绕线型相比,电感量和可允许额定电流相对较小,更适合高额下使用,可适合移动电话向高频化,网络化发展的需要。随着移动通信向更高频率发展,德键片式叠层电感器的卧式内导体结构,对积层体中心点呈点对称,其安装方向改变保证电感变化率在标准值以下,而且减小了分布电容,大大提高特高频范围的 Q 值。

德键电子生产高频电感器、射频电感器、陶瓷电感器、薄膜贴片电感器、磁珠电感、积层磁珠、贴片大电流磁珠、射频磁珠、贴片磁珠,符合 RoHS 规范,使用 Lead-Free Logo 无铅标准。提供完整贴片电感尺寸 0603/0805/1206,感量范围齐全,可依客户的需求制造。

下载 PDF 版本: 贴片积层式铁氧体电感(TRMI)。

特性 :
  1. 可降低噪音及滤波电磁干扰。
  2. 高 Q 值、高可靠性、铁氧磁体材质。
用途 :
  1. 笔记型电脑、磁片驱动装置、喷墨印表机、
  2. 影印机、显示监视器、游戏机、硬碟磁碟机、
  3. 彩色电视、录放影机、光碟机、摄影机、
  4. 数位相机、汽车电子产品、防干扰对策。

TRMI 系列 叠层铁氧体 - 结构图及规格尺寸

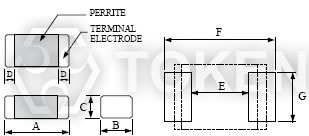

叠层铁氧体贴片电感尺寸图叠层铁氧体贴片电感尺寸图

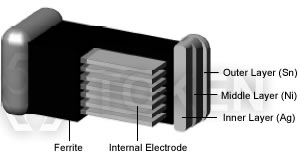

叠层铁氧体贴片电感- 材料构成叠层铁氧体贴片电感- 材料构成
型号 A B C D E F G
TRMI160808 (0603) 1.6 ± 0.2 0.8 ± 0.2 0.8 ± 0.2 0.3 ± 0.2 0.8 2.4~3.4 0.6
TRMI201209 (0805) 2.0 ± 0.2 1.25 ± 0.2 0.9 ± 0.2 0.5 ± 0.3 1.2 3.0~4.0 1.0
TRMI201212 (0805) 2.0 ± 0.2 1.25 ± 0.2 1.25 ± 0.2 0.5 ± 0.3 1.2 3.0~4.0 1.0
TRMI321611 (1206) 3.2 ± 0.2 1.6 ± 0.2 1.1 ± 0.2 0.5 ± 0.3 2.0 4.2~5.2 1.2

电气特性规格 叠层铁氧体 - TRMI160808 (EIA 0603)

产品料号 电感值
(nH)
误差值 测试频率
(MHz)
Q值
(min)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)(max)
TRMI160808 - 10N 10 ± 20% 50MHz, 200mV 10 300 0.20 50
TRMI160808 - 33N 33 ± 20% 50MHz, 200mV 10 270 0.20 50
TRMI160808 - 47N 47 ± 20% 50MHz, 200mV 10 260 0.30 50
TRMI160808 - 56N 56 ± 20% 50MHz, 200mV 10 255 0.30 50
TRMI160808 - 68N 68 ± 20% 50MHz, 200mV 10 250 0.30 50
TRMI160808 - 82N 82 ± 20% 50MHz, 200mV 10 245 0.30 50
TRMI160808 - R10 100 ± 10,± 20% 25MHz, 200mV 15 240 0.50 50
TRMI160808 - R12 120 ± 10,± 20% 25MHz, 200mV 15 205 0.50 50
TRMI160808 - R15 150 ± 10,± 20% 25MHz, 200mV 15 180 0.60 50
TRMI160808 - R18 180 ± 10,± 20% 25MHz, 200mV 15 165 0.60 50
TRMI160808 - R22 220 ± 10,± 20% 25MHz, 200mV 15 150 0.80 50
TRMI160808 - R27 270 ± 10,± 20% 25MHz, 200mV 15 136 0.80 50
TRMI160808 - R33 330 ± 10,± 20% 25MHz, 200mV 15 125 0.85 35
TRMI160808 - R39 390 ± 10,± 20% 25MHz, 200mV 15 110 1.00 35
TRMI160808 - R47 470 ± 10,± 20% 25MHz, 200mV 15 105 1.35 35
TRMI160808 - R56 560 ± 10,± 20% 25MHz, 200mV 15 95 1.55 35
TRMI160808 - R68 680 ± 10,± 20% 25MHz, 200mV 15 85 1.70 35
TRMI160808 - R82 820 ± 10,± 20% 25MHz, 200mV 15 75 2.10 35
TRMI160808 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 35 65 0.60 25
TRMI160808 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 35 60 0.80 25
TRMI160808 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 35 55 0.80 25
TRMI160808 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 35 50 0.95 25
TRMI160808 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 35 45 1.55 15
TRMI160808 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 35 40 1.35 15
TRMI160808 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 35 38 1.55 15
TRMI160808 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 35 35 1.70 15
TRMI160808 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 35 33 2.10 15
TRMI160808 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 35 22 1.55 5
TRMI160808 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 35 20 1.70 5
TRMI160808 - 8R2 8200 ± 10,± 20% 4MHz, 60 mV 30 18 2.10 5
TRMI160808 - 100 10000 ± 10,± 20% 2MHz, 60mV 30 17 2.55 5

电气特性规格 叠层铁氧体 - TRMI201209 (EIA 0805)

产品料号 电感值
(nH)
误差值 测试频率
(MHz)
Q值
(min)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)(max)
TRMI201209 - 47N 47 ± 20% 50MHz, 200mV 20 320 0.20 300
TRMI201209 - 56N 56 ± 20% 50MHz, 200mV 20 320 0.20 300
TRMI201209 - 68N 68 ± 20% 50MHz, 200mV 20 280 0.20 300
TRMI201209 - 82N 82 ± 20% 50MHz, 200mV 20 255 0.20 300
TRMI201209 - R10 100 ± 10,± 20% 25MHz, 200mV 20 235 0.30 250
TRMI201209 - R12 120 ± 10,± 20% 25MHz, 200mV 20 220 0.30 250
TRMI201209 - R15 150 ± 10,± 20% 25MHz, 200mV 20 200 0.40 250
TRMI201209 - R18 180 ± 10,± 20% 25MHz, 200mV 20 185 0.40 250
TRMI201209 - R22 220 ± 10,± 20% 25MHz, 200mV 20 170 0.50 250
TRMI201209 - R27 270 ± 10,± 20% 25MHz, 200mV 20 150 0.50 250
TRMI201209 - R33 330 ± 10,± 20% 25MHz, 200mV 20 145 0.55 250
TRMI201209 - R39 390 ± 10,± 20% 25MHz, 200mV 25 135 0.65 200
TRMI201209 - R47 470 ± 10,± 20% 25MHz, 200mV 25 125 0.65 200
TRMI201209 - R56 560 ± 10,± 20% 25MHz, 200mV 25 115 0.75 150
TRMI201209 - R68 680 ± 10,± 20% 25MHz, 200mV 25 105 0.80 150
TRMI201209 - R82 820 ± 10,± 20% 25MHz, 200mV 25 100 1.00 150
TRMI201209 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 45 75 0.40 50
TRMI201209 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 45 65 0.50 50
TRMI201209 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 45 60 0.50 50
TRMI201209 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 45 55 0.60 50
TRMI201209 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 45 50 0.65 30

电气特性规格 叠层铁氧体 - TRMI201212 (EIA 0805)

产品料号 电感值
(nH)
误差值 测试频率
(MHz)
Q值
(min)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)(max)
TRMI201212 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 45 45 0.75 30
TRMI201212 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 45 41 0.80 30
TRMI201212 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 45 38 0.90 30
TRMI201212 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 45 35 1.00 30
TRMI201212 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 45 32 0.90 15
TRMI201212 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 45 29 1.00 15
TRMI201212 - 8R2 8200 ± 10,± 20% 4MHz, 200mV 45 26 1.10 15
TRMI201212 - 100 10000 ± 10,± 20% 2MHz, 60mV 45 24 1.15 15
TRMI201212 - 120 12000 ± 10,± 20% 2MHz, 60mV 45 22 1.25 15
TRMI201212 - 150 15000 ± 10,± 20% 1MHz, 60mV 30 19 0.80 5
TRMI201212 - 180 18000 ± 10,± 20% 1MHz, 60mV 30 18 0.90 5
TRMI201212 - 220 22000 ± 10,± 20% 1MHz, 60mV 30 16 1.10 5

电气特性规格 叠层铁氧体 - TRMI321611 (EIA 1206)

产品料号 电感值
(nH)
误差值 测试频率
(MHz)
Q值
(min)
共振频率
(MHz)(min)
直流阻抗
(Ω)(max)
定格电流
(mA)(max)
TRMI321611 - 47N 47 ± 20% 50MHz, 200mV 20 320 0.15 300
TRMI321611 - 56N 56 ± 20% 50MHz, 200mV 20 280 0.25 300
TRMI321611 - 68N 68 ± 20% 50MHz, 200mV 20 280 0.25 300
TRMI321611 - 82N 82 ± 20% 50MHz, 200mV 20 250 0.25 300
TRMI321611 - R10 100 ± 10,± 20% 25MHz, 200mV 20 235 0.25 250
TRMI321611 - R12 120 ± 10,± 20% 25MHz, 200mV 20 220 0.30 250
TRMI321611 - R15 150 ± 10,± 20% 25MHz, 200mV 20 200 0.30 250
TRMI321611 - R18 180 ± 10,± 20% 25MHz, 200mV 20 185 0.40 250
TRMI321611 - R22 220 ± 10,± 20% 25MHz, 200mV 20 170 0.40 250
TRMI321611 - R27 270 ± 10,± 20% 25MHz, 200mV 20 150 0.50 250
TRMI321611 - R33 330 ± 10,± 20% 25MHz, 200mV 20 145 0.60 250
TRMI321611 - R39 390 ± 10,± 20% 25MHz, 200mV 25 135 0.50 200
TRMI321611 - R47 470 ± 10,± 20% 25MHz, 200mV 25 125 0.60 200
TRMI321611 - R56 560 ± 10,± 20% 25MHz, 200mV 25 115 0.70 150
TRMI321611 - R68 680 ± 10,± 20% 25MHz, 200mV 25 105 0.80 150
TRMI321611 - R82 820 ± 10,± 20% 25MHz, 200mV 25 100 0.90 150
TRMI321611 - 1R0 1000 ± 10,± 20% 10MHz, 200mV 45 75 0.40 100
TRMI321611 - 1R2 1200 ± 10,± 20% 10MHz, 200mV 45 65 0.50 100
TRMI321611 - 1R5 1500 ± 10,± 20% 10MHz, 200mV 45 60 0.50 80
TRMI321611 - 1R8 1800 ± 10,± 20% 10MHz, 200mV 45 55 0.50 70
TRMI321611 - 2R2 2200 ± 10,± 20% 10MHz, 200mV 45 50 0.60 60
TRMI321611 - 2R7 2700 ± 10,± 20% 10MHz, 200mV 45 45 0.60 60
TRMI321611 - 3R3 3300 ± 10,± 20% 10MHz, 200mV 45 41 0.70 60
TRMI321611 - 3R9 3900 ± 10,± 20% 10MHz, 200mV 45 38 0.80 50
TRMI321611 - 4R7 4700 ± 10,± 20% 10MHz, 200mV 45 35 0.90 50
TRMI321611 - 5R6 5600 ± 10,± 20% 4MHz, 200mV 45 32 0.70 25
TRMI321611 - 6R8 6800 ± 10,± 20% 4MHz, 200mV 45 29 0.80 25
TRMI321611 - 8R2 8200 ± 10,± 20% 4MHz, 200mV 45 26 0.90 25
TRMI321611 - 100 10000 ± 10,± 20% 2MHz, 60mV 45 24 1.00 25
TRMI321611 - 120 12000 ± 10,± 20% 2MHz, 60mV 45 22 1.05 15
TRMI321611 - 150 15000 ± 10,± 20% 1MHz, 60mV 35 19 0.70 5
TRMI321611 - 180 18000 ± 10,± 20% 1MHz, 60mV 35 18 0.75 5
TRMI321611 - 220 22000 ± 10,± 20% 1MHz, 60mV 35 16 0.90 5
TRMI321611 - 270 27000 ± 10,± 20% 1MHz, 60mV 35 14 0.90 5
TRMI321611 - 330 33000 ± 10,± 20% 1MHz, 60mV 35 13 1.05 5

TRMI 系列 叠层铁氧体 - 测量设备

必备条件 要求 测试方法/设备仪器
电感量 参照标准的电气特性规格 HP4291B
Q 值 HP4291B
自谐频率 (SRF) HP4291B
直流阻抗 (RDC) AX-1152B
额定电流 IDC 应用当前电流,电感变化应少于初始值的10%

TRMI 系列 叠层铁氧体 - 环境特性

必备条件 要求 测试方法
弯曲强度 在适当的条件下用力不得损害端子和铁氧体 试验装置应焊接在基板上
尺寸:100×40×1.6mm
偏转: 2.0mm
持续时间: 30sec
0402的基层尺寸:100×40×0.8mm
耐振动 试验装置应焊接在基板上
振荡频率 : 10 to 55 to 10Hz for 1min
振幅 : 1.5mm
时间 : 于每一轴向摆动 2hrs(X,Y,Z), 共 6hrs
耐热焊接 外观: 无损伤
超过端子的75%.
电极应该被焊料所覆盖.
电感值变化率: 在初始值的± 15% 以内
Q值变化率: 在初始值的± 30%以内
电感值变化率: 在初始值的± 20% 以内(0603 over 12uH)
预热: 150°C, 1min
焊料成分: Sn/Ag3.0/Cu0.5 (Pb-Free)
焊接温度: 260 ± 5°C(Pb-Free)
浸泡时间: 10 ± 1sec
可焊性 90%覆盖焊锡 预热: 150°C, 1min
焊料成份: Sn/Ag3.0/Cu0.5 (Pb-Free)
焊接温度: 245 ± 5°C(Pb-Free)
浸泡时间: 4 ± 1sec
温度周期 外观: 无损伤
电感值变化率: 在初始值的± 10% 以内
Q值变化率: 在初始值的± 30% 以内
一次循环:
-25 ± 3°C for 30min
step2: 25 ± 2°C for 3.0min
step3: 85 ± 3°C for 30min
step4: 25 ± 2°C for 3.0min
总数: 100次循环
标准室内时间24小时后测量
防潮性能 温度: 40 ± 2°C
湿度: 90 ~ 95% 时间: 1000hrs
标准室内时间24小时后测量
耐高温 温度: 125 ± 3°C
湿度 : 20%
应用电流:额定电流
时间: 1000hrs
标准室内时间24小时后测量
耐低温 温度: -25 ± 3°C
湿度 : 0%
时间: 1000hrs
标准室内时间24小时后测量

TRMI 系列 叠层铁氧体 - 料号标识

TRMI160808 - 10N M

型号
TRMI160808
TRMI201209
TRMI201212
TRMI321611

电感值
10N 10nH
56N 56nH
R68 680nH
180 18000nH
误差值
S 0.3nH
J 5%
K 10%
M 20%
