陶瓷谐振器 (ZTA)

陶瓷谐振器 (ZTA) 1.79 ~ 60.00 MHz 产品简介

< >
  • 陶瓷谐振器 - ZTA 系列

陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上。

随着电子整机向数字化、高频化、多功能化和薄、轻、小、便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,片式化、高频化已成为压电陶瓷频率器件的主流发展方向。

德键电子 ZTA 陶瓷谐振器与村田 CSA 系列相容,频率范围在 1.79 MHz 至 60.00 MHz,频率公差值为 ±0.5%。因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同。所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供。

下载 PDF 版本: 陶瓷谐振器 (ZTA)。

主要特性 :
  1. 频率精度 (at 25°C) (%):±0.5%。
  2. 温度稳定性 (-20°C ~ +80°C) (%):±0.3。
  3. 操作温度范围:-20 ~ +80 (°C)。
  4. 老化率(10年)(%) ±0.3。
  5. 与村田谐振器 CSA 兼容。

陶瓷谐振器(ZTA) 外形尺寸(单位:mm)

陶瓷谐振器 (ZTA8.00MT) 系列 尺寸图陶瓷谐振器 (ZTA8.00MT) 系列 尺寸图

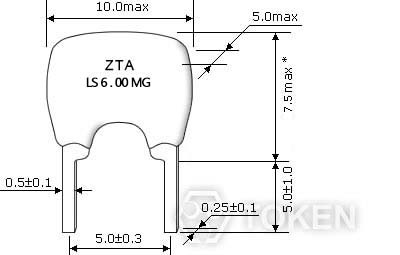

陶瓷谐振器 (ZTALS/ZTAWS) 系列 尺寸图陶瓷谐振器 (ZTALS/ZTAWS) 系列 尺寸图
陶瓷谐振器 (ZTARS) 系列 尺寸图陶瓷谐振器 (ZTARS) 系列 尺寸图

陶瓷谐振器 (ZTA) 技术特性

型 号 频率范围
(MHz)
频率精度
(at 25°C) (%)
温度稳定性
(-20°C ~ +80°C) (%)
工作温度
(°C)
Aging For
老化率(10年)
(%)
ZTA***MG 1.79 ~ 6.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTAWS***MG 1.79 ~ 6.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTALS***MG 3.00 ~ 8.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTARS***MG 3.00 ~ 10.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTA***MT 6.00 ~ 13.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3
ZTA***MX 12.00 ~ 60.00 ± 0.5 ± 0.3 -20 ~ +80 ± 0.3

陶瓷谐振器 (ZTA) 测试电路 (fMOS IC)

陶瓷谐振器 (ZTA) 测试电路 (fMOS IC)陶瓷谐振器 (ZTA) 测试电路 (fMOS IC)

陶瓷谐振器 (ZTA) 料号标识

ZTA8.00MT P
型号
包装方式
P 散装
TR 编带卷装
