贴片式谐振器 (ZTAC/ZTTC) 1.79 ~ 50.00 MHz 产品简介

< >
  • 贴片式谐振器 MHz - ZTAC/ZTTC 系列
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible
  • Murata Resonator Chip Compatible

贴片陶瓷谐振器内建电容,具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上。高频谐振器内建电容贴片 ZTTC 贴片 (CHIP、SMD) 陶瓷谐振器内建电容,而 ZTAC 则不含电容。ZTTC/ZTAC(与 Murata CSAC/CSTC 系列相容)的频率范围在 1.79MHz 至 50.00MHz,频率公差为 ±0.5%。

Chip Ceramic Resonator 压电陶瓷做成的滤波器和谐振器,是民品上用量最大的两类主要压电产品,其中陶瓷谐振器用量最大、用途最广,并在军事通信、电子对抗、卫星导航系统中起到重要作用。德键电子生产贴片式谐振器、陶瓷滤波器等,与村田压电陶瓷器件兼容,符合RoHS 标准。

下载 PDF 版本: 贴片式谐振器 (ZTAC/ZTTC)。

主要特性 :
  1. 频率精度 (at 25°C) (%):±0.5。
  2. 温度稳定性 (-20°C ~ +80°C) (%):±0.3 ~ ±0.4。
  3. 操作温度范围:-20 ~ +80 (°C)。
  4. 与村田谐振器 CSAC/CSTC 兼容。

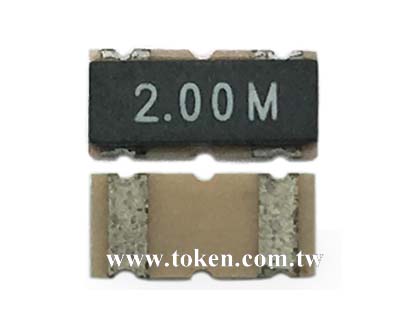

贴片式谐振器 (ZTAC) 外形尺寸(单位:mm)

贴片式谐振器 MHz (ZTACC*MG) 尺寸图贴片式谐振器 MHz (ZTACC*MG) 尺寸图
贴片式谐振器 MHz (ZTACP*MG) 尺寸图贴片式谐振器 MHz (ZTACP*MG) 尺寸图
贴片式谐振器 MHz (ZTACR/CE*MG) 尺寸图贴片式谐振器 MHz (ZTACR/CE*MG) 尺寸图
贴片式谐振器 MHz (ZTACS/CV*MT/MX) 尺寸图贴片式谐振器 MHz (ZTACS/CV*MT/MX) 尺寸图
贴片式谐振器 MHz (ZTACS/CV*MT/MX) 尺寸图贴片式谐振器 MHz (ZTACS/CV*MT/MX) 尺寸图
型 号 尺寸 (Unit: mm)
L W H P2 T
ZTACC*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 5.0±0.3
ZTACP*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 5.0±0.3
ZTACR*MG 4.5±0.2 2.0±0.2 1.2max 0.8±0.2 3.0±0.2
ZTACE*MG 3.2±0.1 1.3±0.1 1.0max 0.4±0.1 2.4±0.1
ZTACS*MT/MX 4.7±0.2 4.1±0.2 (1.2+A)±0.2 0.8±0.2 3.9±0.2
ZTACV*MT/MX 3.7±0.2 3.1±0.2 (1.0+A)±0.2 0.7±0.2 3.0±0.2
ZTACW*MX 2.5±0.2 2.0±0.2 1.5max 0.4±0.2 2.0±0.2

注 : 其中A为振子厚度,随着频率不同而不同,其范围为:0.1 - 0.7mm

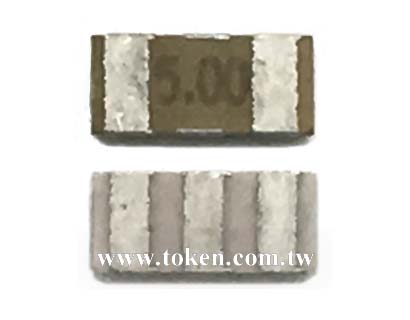

贴片式谐振器 (ZTTC) 内建电容尺寸

内建电容贴片式谐振器 MHz (ZTTCC*MG) 尺寸图内建电容贴片式谐振器 MHz (ZTTCC*MG) 尺寸图
内建电容贴片式谐振器 MHz (ZTTCP*MG) 尺寸图内建电容贴片式谐振器 MHz (ZTTCP*MG) 尺寸图
内建电容贴片式谐振器 MHz (ZTTCR/CE*MG) 尺寸图内建电容贴片式谐振器 MHz (ZTTCR/CE*MG) 尺寸图
内建电容贴片式谐振器 MHz (ZTTCS/CV*MT/MX) 尺寸图内建电容贴片式谐振器 MHz (ZTTCS/CV*MT/MX) 尺寸图
内建电容贴片式谐振器 MHz (ZTTCS/CV*MT/MX) 尺寸图内建电容贴片式谐振器 MHz (ZTTCS/CV*MT/MX) 尺寸图
Part Number 尺寸 (Unit: mm)
L W H P1 P2 T
ZTTCC*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 1.2±0.2 2.5±0.3
ZTTCP*MG 7.4±0.2 3.4±0.2 1.8±0.2 1.2±0.2 1.2±0.2 2.5±0.3
ZTTCR*MG 4.5±0.2 2.0±0.2 1.2max 0.8±0.2 0.8±0.2 1.5±0.2
ZTTCE*MG 3.2±0.1 1.3±0.1 1.0max 0.4±0.1 0.4±0.1 1.2±0.1
ZTTCS*MT/MX 4.7±0.2 4.1±0.2 (1.2+A)±0.2 1.0±0.2 0.8±0.2 1.95±0.2
ZTTCV*MT/MX 3.7±0.2 3.1±0.2 (1.0+A)±0.2 0.9±0.2 0.7±0.2 1.5±0.2
ZTTCW*MX 2.5±0.2 2.0±0.2 1.5max 0.5±0.2 0.4±0.2 1.0±0.2

注 : 其中A为振子厚度,随着频率不同而不同,其范围为:0.1 - 0.7mm

贴片式谐振器 (ZTAC/ZTTC) 技术特性

型 号 频率范围
(MHz)
频率精度
(%)
温度稳定性
(-20°C ~ +80°C) (%)
老化率(10年)
(%)
ZTACC*MG / ZTTCC*MG 1.79 ~ 8.00 ± 0.5 ± 0.3 ± 0.3
ZTACP*MG / ZTTCP*MG 2.00 ~ 12.00 ± 0.5 ± 0.3 ± 0.3
ZTACR*MG / ZTTCR*MG 4.00 ~ 8.00 ± 0.5 ± 0.3 ± 0.3
ZTACS*MT / ZTTCS*MT 6.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACV*MT / ZTTCV*MT 8.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACE*MG / ZTTCE*MG 8.00 ~ 13.00 ± 0.5 ± 0.4 ± 0.3
ZTACS*MX / ZTTCS*MX 13.01 ~ 50.00 ± 0.5 ± 0.3 ± 0.3
ZTACV*MX / ZTTCV*MX 16.00 ~ 50.00 ± 0.5 ± 0.3 ± 0.3
ZTACW*MX / ZTTCW*MX 20.00 ~ 45.00 ± 0.5 ± 0.3 ± 0.3

贴片式谐振器 (ZTAC/ZTTC) 测试电路 (MOS IC)

贴片式谐振器 (ZTAC) 测试电路 (MOS IC)贴片式谐振器 (ZTAC) 测试电路 (MOS IC)

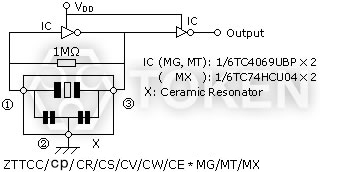

贴片式谐振器 (ZTTC) 测试电路 (MOS IC)贴片式谐振器 (ZTTC) 测试电路 (MOS IC)

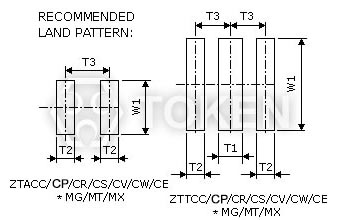

贴片式谐振器 (ZTAC/ZTTC) 建议使用焊接区

贴片式谐振器 (ZTAC/ZTTC) 建议使用焊接区贴片式谐振器 (ZTAC/ZTTC) 建议使用焊接区
型号 尺寸 (Unit: mm)
T1 T2 T3 W1
ZTACC*MG   1.7±0.3 5.0±0.3 4.0±0.3
ZTACR*MG   0.8±0.2 3.0±0.2 2.6±0.2
ZTACS*MT/MX   0.8±0.2 3.9±0.2 5.0±0.2
ZTACV*MT/MX   0.7±0.2 3.0±0.2 4.1±0.2
ZTACW*MX   0.5±0.2 2.0±0.2 2.6±0.2

ZTTCC*MG 1.5±0.3 1.7±0.3 2.5±0.3 4.0±0.3
ZTTCR*MG 0.8±0.2 0.8±0.2 1.5±0.2 2.6±0.2
ZTTCS*MT/MX 1.3±0.2 0.8±0.2 1.95±0.2 5.0±0.2
ZTTCV*MT/MX 1.0±0.2 0.7±0.2 1.5±0.2 4.1±0.2
ZTTCW*MX 0.5±0.2 0.5±0.2 1.0±0.2 2.6±0.2

贴片式谐振器 (ZTAC/ZTTC) 料号标识

ZTACC5.00MG TR
型号
包装方式
TR 编带卷装
