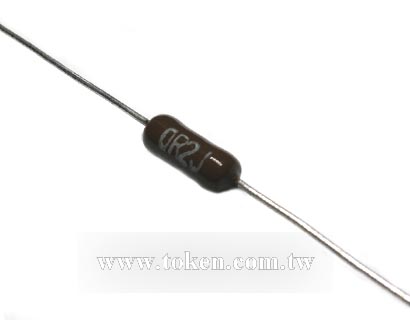

RoHs 被釉绕线电阻器 - (KNP-VE/LF) 系列

RoHs 被釉绕线电阻器 - (KNP-VE/LF) 产品简介

德键 RoHs 被釉绕线电阻器 - KNP-VE/LF 系列,防潮特性强,高能功率高。

< >
  • RoHs 被釉绕线电阻器
  • High Energy Wirewound Resistor (KNP-VE/LF) Series

德键电子 (KNP-VE/LF) 被釉线绕功率电阻器系列,提供具有竞争力的低价格,功率范围从 1W ~ 30W。阻值范围从 0.1Ω 到 47KΩ 于最高工作电压 75V 到 1000V,尺寸与行业标淮匹配。

轴向玻璃釉绕线电阻器是将电阻线绕在无性耐热瓷体上,表面涂以耐热、耐湿、无腐蚀之不燃性涂料(如釉瓷,硅树脂,水泥,环氧树脂等),保护而成。其特点为:耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。德键电子RoHs 被釉绕线电阻器器符合RoHS规范,无铅标淮,产品使用无铅标志。

德键推出玻璃釉电阻器 (KNP-VE/LF) 系列,是替代电阻本体直接涂装的漆料,无法承受的热应力而引起的电阻"高体温"。(KNP-VE/LF) 耐用的无铅玻璃釉涂层,允许 KNP-VE/LF 系列线绕电阻器保持特硬的涂层,可工作在高温环境下。全焊接结构加强了机械完整性。

当成本、质量、和可靠性是关键因素时,德键的功率型 (KNP-VE/LF) 线绕系列是最佳的选择,适用于计算机、通信、和工业应用中。(KNP-VE/LF) 系列符合 RoHS 标淮,可提供 Ayrton Perry 无感线绕应用要求。

为了及时解决您的技术难题及市场竞争需求,德键定制的解决方案是您最好的选择。请联系我们告知您的详细需求。

下载 PDF 版本: RoHs 被釉绕线电阻器 (KNP-VE/LF) 系列

特性 :
  1. 出色的脉冲负载能力,宽广的阻值范围 0.1Ω 到 47KΩ,公差精度 ±2%, ±5%。
  2. 宽广的额定功率 1W 到 30W,轴向引线,全焊接结构,产品符合 RoHS 标淮和无铅端子。
  3. 釉涂层坚固,可承受较高的湿度和温度循环。结构牢固,是要求可靠性的工业应用的首选。

应用 :
  1. 电动工具,高开关应用,电源,焊接机,高电压的应用,消费类产品应用,家庭娱乐,家电产品。

RoHs 被釉绕线电阻器 (KNP-VE/LF) 电气特性规格

低感电阻/无感电阻/绕线电阻 碳膜晶圆电阻/无引脚电阻/表面贴装电阻
型号 70°C 功率
(W)
25°C 功率
(W)
阻值范围 (Ω) 最高工作
电压 (V)
温度系数
(PPM/°C)
表面温度
(°C)

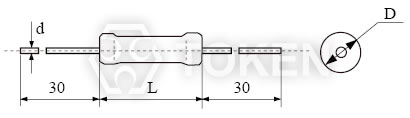

外形尺寸 (mm)
J (±5%) G (±2%) L Max. D ±1 d ±0.2
KNP-VE/LF 0.5 1 0.1 ~ 510 1 ~ 300 75 ≤ 250 ≤ 450°C 10 3.5±1 0.8
1 2 0.1 ~ 1K 1 ~ 680 100 12 4.5±1 0.8
2.6 3 0.1 ~ 5K1 1 ~ 1K5 120 12.7 5.6±1 0.8
4.5 5 0.1 ~ 10K 1 ~ 6K8 300 22 7±1 0.8
6 7 0.1 ~ 12K 1 ~ 8K2 350 24 7.4±1 0.8
7 8 0.5 ~ 20K 1 ~ 15K 500 33 8±1 0.8
9.5 11 0.5 ~ 27K 1 ~ 20K 650 38.1 8±1 1
15 18 0.5 ~ 36K 1 ~ 24K 700 45.8 9.5±1 1
20 23 1 ~ 51K 10 ~ 39K 800 54 9±1 1
25.8 30 0.5 ~ 47K 1 ~ 36K 1000 64 12±1 1

RoHs 被釉绕线电阻器 (KNP-VE/LF) 环境测试条件

试验项目 性能要求 试验方法
SJ1330-78
可焊性 焊料自动流动 235±5°C, 2s 槽焊法
引出端强度 ΔR ≤ ± (1%R+0.05Ω) ≤4.3W 10N, ≥6W 20N
过载 ΔR ≤ ± (1%R+0.05Ω) θ A=-55°C θ B=+200°C, 5 次循环
温度变化 ΔR ≤ ± (1%R+0.05Ω) 235±5°C, 2s 槽焊法
碰撞 ΔR ≤ ± (1%R+0.05Ω) 加速度 390m/s2, 4000次
冲击 ΔR ≤ ± (1%R+0.05Ω) 加速度 490m/s2, 11ms, 18次
振动 ΔR ≤ ± (1%R+0.05Ω) 频率 10-500Hz, 加速度 98m/s2, 6h
温升 ≤245°C 施加额定功率负荷
恒定湿热 ΔR ≤ ± (5%R+0.05Ω) 温度 40±2°C, 温度 93+2/-3%, 56h
室温耐久性 ΔR ≤ ± (5%R+0.05Ω) 室温施加额定功率负荷 1000h

RoHs 被釉绕线电阻器 (KNP-VE/LF) 料号标识

KNP-VE - 0.5W 10R J P
型号
KNP-VE 被釉绕线
KNP-LF RoHs 被釉绕线
70°C 额定功率 (W)
3W 3W
5W 5W
11W 11W
30W 30W
阻值 (Ω)
1R
110R 110Ω
1K1 1.1KΩ
10K 10KΩ
阻值公差 (%)
G ±2%
J ±5%
包装方式
TB 编带盒装
P 散装
