快速保护高功率应用装置,结合热熔断保险丝与电阻器。德键提供断开型温度保险丝电阻器, FKU(线绕电阻器 + 热熔断保险丝)和 FRU(金属氧化膜电阻器 + 热熔断保险丝)两大系列,两系列在温度保险丝技术应用都是德键最新的设计,其目的是保护电器产品并防止其过热。
两个元器件被激活后,一个元器件是温度保险丝具有可熔断性合金特性,而另一个元器件是电阻器具有分压器功能,两个元器件都被特殊的专用树脂封装在陶瓷水泥盒中。 在正常工作温度,易熔断合金的两导线各连接于温度保险丝和功率电阻内,充当一个正常功能的功率电阻器。当设定温度线达到热断开点,易熔合金于包裹的特殊树脂内熔断,并确保完全的热断开。
通过将温度保险丝和电阻器元件在一个基板中,德键创建了一个快速反应的最终保护装置,高功率应用的要求 10A/250V。FKU 绕线型的阻值范围 1Ω~100Ω,FRU 氧化膜型的阻值范围 110Ω~10KΩ 这两系列的标准精度公差 J(±5%)。
德键的水泥瓷盒封装的温度保险丝电阻器,具备灵敏的温度熔断特性,成本低,易于装卸,节省空间,有着极佳的耐冲击特性。广泛应用于开关电源、稳压器、视频适配器、以及电气电机设备的安全电路等。
德键亦可配合客户设计订制解决方案,旨在成功及时满足客户需要的技术和成本效益。电邮或电洽我们此产品最新资讯。
下载 PDF 版本: 热断开 温度保险丝电阻器 热熔断电阻器 (FKU、FRU)。

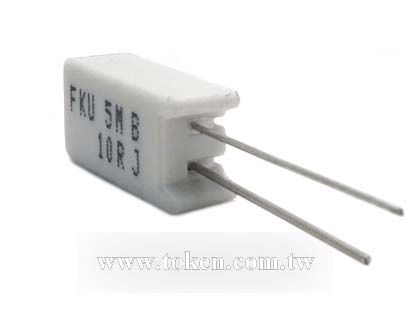

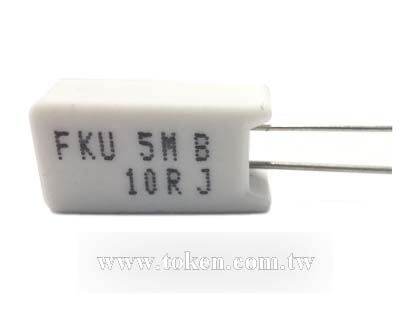

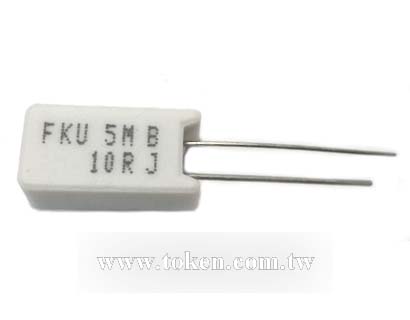

温度热熔断电阻器
(FKU、FRU) 外形尺寸
温度保险丝电阻器
(FKU、FRU) 降额定功率曲线 |
||||||||||||||||
型号 | 外形尺寸 (mm) | |||||||||||||||
W ± 1 | D ± 1 | H ± 1.5 | RM+2/-1 | h | D1(R 引出端) | D2(F 引出端) | ||||||||||
FKU/FRU-5M | 13 | 9 | 25 | 5 | 4.5±1 | 0.8±0.1 | 2A:0.6 ±0.1 10A:1.0 ±0.1 |
|||||||||
FKU/FRU-7M | 13 | 9 | 38 | 5 | ||||||||||||
FKU/FRU-10M | 16 | 12 | 35 | 7.5 |
温 度 保 险 丝 | 额定功率 at 25°C (W) | 阻值范围 (Ω) | 阻值公差 (%) | |||||||
标识 | 动作温度 (°C) | 额定电流 (A) | 额定电压 (V) | 5M | 7M | 10M | FKU | FRU | FKU | FRU |
A | 109+1/-3 | 10 | 250 | 1.2 | 1.4 | 2.0 | 1~100 | 110~10K | J(±5) K(±10) |
J(±5) |
B | 129±4 | 1.6 | 2.0 | 2.5 | ||||||
C | 152±4 | 1.6 | 2.0 | 2.5 | ||||||
D | 188+3/-1 | 2.0 | 2.4 | 3.5 | ||||||
E | 226+1/-3 | 2.0 | 2.4 | 3.5 | ||||||
F | 95+3/-0 | 2 | 0.8 | 1.2 | ||||||
G | 110±4 | 1.2 | 1.4 | |||||||
H | 126±4 | 1.4 | 1.6 | |||||||
N | 130±4 | 1.6 | 2.0 | |||||||
M | 145±4 | 2.1 | 2.4 |
FRU | - | 5M | A | 5R | K | P | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
