保险丝电阻器 熔断电阻器 (FRN、FKN、FSQ)

保险丝 熔断电阻器 - (FRN、FKN、FSQ) 产品简介

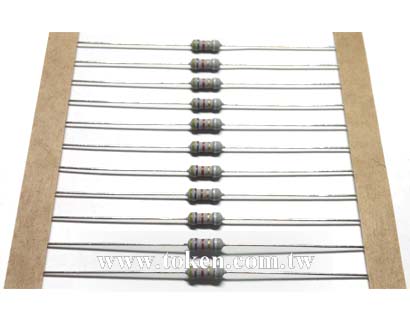

德键(FRN、FKN、FSQ)熔断型保险丝电阻器,具有最佳的两个世界。

< >
  • 熔断保险丝电阻器 - FRN, FKN, FSQ 系列
  • Fusible Resistors (FRN, FKN, FSQ) Series
  • Fusible Resistors (FRN, FKN, FSQ) Series
  • Fusible Resistors (FRN, FKN, FSQ) Series

小型电源供应器和电池充电器的消费产品设计师,可以受益于一个熔断电阻卓越雷击和脉冲性能,及低成本效益的方案。

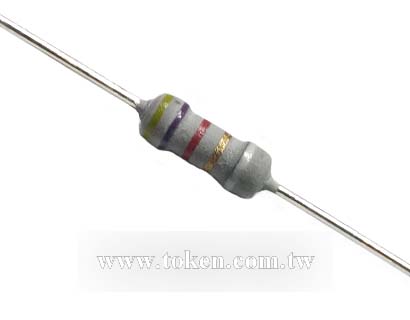

德键电子提供了电阻器与保险丝组合系列:金属膜或碳薄膜型熔断保险丝电阻器 (FRN),线绕型熔断保险丝电阻器 (FKN),及瓷盒保险丝熔断电阻器 (FSQ)。德键 FRN 系列适用于需要浪涌保护的电子电路设备,是以理想的低成本替代传统的解决方案。

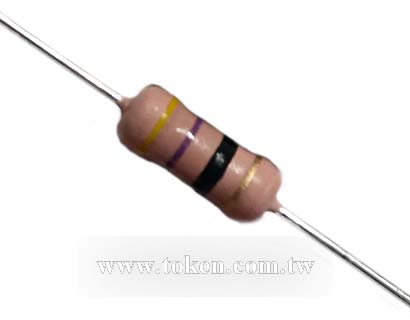

坚固的水泥瓷盒绕线熔断电阻器 FSQ 和线绕熔断电阻器 FKN 适用于电源应用,包括整个电信、军事、和工业市场,及在电路设计中替换碳晶实芯电阻器需要。

保险丝型熔断电阻器作为部分德键输入保护范围,这款电阻器提供了一个关键的熔解决方案,并完全可订制的,以配合个别应用设计要求。FRN、FKN、FSQ 是多方面的元器件,提供无可比拟脉冲性能及熔断保护的能力,符合设计工程师最重视的电阻器关键性能,坚固、强大、多元性。

德键的客户设计订制解决方案,旨在成功及时满足客户需要的技术和成本效益。电邮或电洽我们此产品最新资讯。

下载 PDF 版本: 保险丝电阻器 熔断电阻器 (FRN、FKN、FSQ)。

特性 :
  1. 低成本,低噪声,减少电路元器件。
  2. 产品符合无铅引线和 RoHS 标准。

应用 :
  1. 电讯通信,家用电器,浪涌脉冲防护,雷击保护,小电源和电池充电器输入保护。

金属膜或碳薄膜型熔断型 (FRN) 外形尺寸

金属膜或碳薄膜型熔断型FRN 金属膜或碳薄膜型熔断型 - 尺寸(单位: mm)
型号 额定
功率
尺 寸 (mm) 阻值范围 绝缘耐电压
L ± 1.5 D ± 1 H ± 3 d ± 0.05
FRN 1/4W
1/2W
1W
2W
3W
6
6
9
11
15
2.3
2.3
3.0
4.0
5.0
26
26
26
26
35
0.40~0.50
0.50~0.55
0.50~0.55
0.75~0.80
0.75~0.80
0.22Ω~100KΩ
0.22Ω~100KΩ
0.22Ω~100KΩ
0.3Ω~100KΩ
0.3Ω~100KΩ
300V
300V
350V
500V
500V

线绕型熔断型 (FKN) 外形尺寸

线绕型熔断型电阻器FKN 线绕型熔断电阻器 - 尺寸(单位: mm)
型号 额定
功率
尺 寸 (mm) 阻值范围 绝缘耐电压
L ± 1.5 D ± 1 H ± 3 d ± 0.05
FKN 1W
2W
3W
5W
6W
9
11
15
17
24
4.5
5.0
5.5
6.5
8.5
26
26
35
35
38
0.50~0.55
0.75~0.80
0.75~0.80
0.75~0.80
0.75~0.80
0.1Ω~22Ω
0.1Ω~60Ω
0.1Ω~100Ω
0.2Ω~200Ω
0.3Ω~250Ω
500V
500V
500V
500V
500V

瓷盒保险丝熔断型 (FSQ)外形尺寸

瓷盒熔断保险丝电阻器FSQ 瓷盒保熔断险丝电阻器 - 尺寸(单位: mm)
型号 额定
功率
尺 寸 (mm) 阻值范围 绝缘耐电压
L ± 1.5 H ± 0.5 W ± 0.5 H ± 3 d ± 0.05
FSQ 2W
3W
5W
7W
10W
18
22
22
35
48
7
8
9
9
9
7
8
10
10
10
35
35
35
35
35
0.50~0.55
0.75~0.80
0.75~0.80
0.75~0.80
0.75~0.80
0.1Ω~22Ω
0.1Ω~120Ω
0.2Ω~120Ω
0.3Ω~250Ω
0.3Ω~500Ω
1000V
1000V
1000V
1000V
1000V

熔断型 (FRN,FKN,FSQ)电气特性

测 试 项 目 条 件 规 格
温度使用范围 -30°C~155°C
温度系数 -30°C~150°C ± 200PPM / °C
短时间超负载 2 times of rated voltage for 5 sec. ± 2 %
温度循环 -30°C~85°C for 5 cycles ± 1 %
负载寿命 25°C on-off cycle 1,000 hrs. ± 5 %
耐湿寿命 40°C 95°C RH on-off cycle 1,000 hrs. ± 5 %
浸锡槽 270°C for 3 sec. ± 1 %
不燃性 16 times of rated wattage for 5 min. not flamed

熔断型 (FRN,FKN,FSQ)熔断特性

功 率 熔 断 时 间
16 X Rated Wattage Within 2 min
24 X Rated Wattage Within 1 min
32 X Rated Wattage Within 30 sec.

FRN, FKN, FSQ 熔断型保险丝电阻器 - 应用注意事项

不同于保险丝,保险丝型熔断电阻器,其熔断性能是功率或功耗,而不是电流。
功率可以计算,如以下公式:
功率 = 安培 2 × 电阻值

熔断装置应用注意事项:

  1. 当使用前,应当确认在突发过负载的情况,是在熔断条件的范围内。
  2. 在正常的状况下,使用过负载超过额定电压时,请事先谘询德键业务。因为这种过负载会损坏电阻器。
  3. 当电阻器被大电流熔断后,继续施加最高开路电压或更低时,可能会发生电弧现象,而造成电路版的损坏。
  4. 请事先谘询德键业务有关最大的开路电压,因为它随不同的应用而不同。

熔断型 (FRN,FKN,FSQ) 料号标识

FRN - 1/2W 0.47R J TB

型号
FRN
FKN
FSQ

额定功率(W)
阻值 (Ω)
R47 0.47Ω
47R 47Ω
470R 470Ω
4K7 4.7KΩ
47K 47KΩ
阻值公差 (%)
J ±5%
包装方式
TB 编带盒装
P 散装
