碳膜电阻器 (CF)

碳膜电阻器 - (CF) 产品简介

碳膜电阻器(CF)提供最佳的成本效益办法。

< >
  • 碳膜电阻器 CF 系列

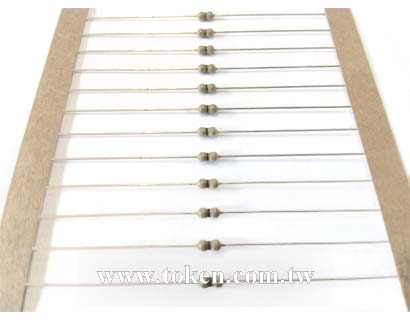

  • Carbon Film Resistors - CF Series

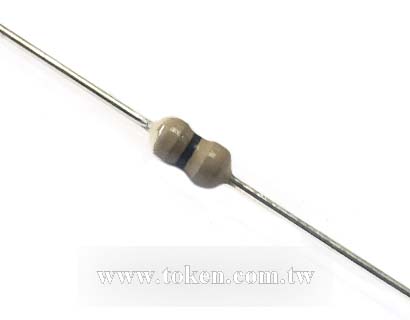

  • Carbon Film Resistors - CF Series

碳膜电阻器是目前电子、电器、资讯产品使用量最大,价格最便宜,品质稳定,信赖度高的电子元器件。碳膜电阻是从高温真空中分离出来的碳有机化合物,碳素皮膜紧密附着于瓷棒表面,经压帽切割调值,再涂上环氧树脂密封保护。

德键电子提供商业级的低功耗碳薄膜电阻,为设计工程师提供了一种高品质、经济型的功率电阻。指定的 CF 碳膜系列电阻器,提供两种尺寸,标准 CF 和小型化 CFS 尺寸,碳膜电阻提供不需要浪涌保护或公差精度要求的应用,统一的涂层、高品质、和高性能。

通用型的商业级碳膜 CF 系列,采用阻燃性的被覆涂装,是消费电子和电器设备理想的选择。CF 碳膜电阻器系列,具有宽广的阻值范围和额定功率达 3W 于标准的 CF 尺寸,及达到 5W 于小型化 CFS 尺寸,高品质的性能适合一般用途的应用。

CF 系列电阻非常适合一般用途的应用,包括电气设备,小型家电和消费电子产品,如电视机和其它大批量产品。CF 系列标准公差是 G (±2%) 和 J (±5%),阻值范围从 0.5Ω to 22MΩ。

德键碳膜电阻器 CF 系列符合 RoHS 标准,并兼容高温焊接工艺,通常采用的无铅焊料。同时,因应多样化的产品应用,德键可提供不同的引脚加工形成。电邮或电洽我们此产品最新资讯。

下载 PDF 版本: 碳膜电阻器 (CF)。

特性 :
  1. 工作温度范围: -55°C~+155°C。
  2. 小型化功率可达 5W at +25°C。公差精度: G (±2%), J (±5%)。
  3. 轴向引线型,高功率的小尺寸。无铅 Pb,符合 RoHS 规范。

应用 :
  1. 计算机,消费电子,电讯通信,家用电器,汽车,仪器仪表。

碳膜 CF 系列 规格及尺寸(单位: mm)

碳膜电阻器 - CF 尺寸图(单位: mm)碳膜电阻器 - CF 尺寸图(单位: mm)
型号 尺寸 (mm) 最大
工作电压
最大
负载电压
阻值范围
CF CFS L D H d±0.05 ± 2%(G) ± 5%(J)
1/8 W   3.2±0.2 1.5 ±0.2 26±1 0.40~0.45 200 400 10Ω-470K 1Ω-4.7M
1/6 W 1/4 W 3.2±0.2 1.5±0.2 26±1 0.40~0.45 200 400 1Ω-10M 0.5Ω-22M
1/4 W 1/2 W 6.2±0.5 2.3±0.3 26±1 0.40~0.50 250 500 1Ω-10M 0.5Ω-22M
1/3 W 1/2 W 8.5±0.5 2.8±0.3 26±1 0.50~0.55 250 500 1Ω-10M 0.5Ω-22M
1/2 W 1 W 9.0±0.5 3.0±0.5 26±1 0.50~0.55 350 700 1Ω-10M 0.5Ω-22M
1 W 2 W 11±1.0 4.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M
2 W 3 W 15±1.0 5.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M
3 W 5 W 17±1.0 6.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M

碳膜 CF 系列 电器特性

测试项目 条件 规格
使用温度范围 -55°C ~ +155°C
短时间过负载 2.5 Times of rated voltage for 5sec. ± 1%
负载寿命 70 °C on-off cycle 1,000hrs. ± 5%
耐湿寿命 40 °C 95% RH on-off cycle 1,000hrs ± 5%
浸锡试验 350 °C for 3sec. ± 0.5%
温度循环 -30 °C~85 °C 5cycles ± 2%
温度系数 1Ω~22KΩ
22KΩ~510KΩ
510KΩ~1MΩ
1MΩ~2.2MΩ
2.2MΩ~5.1MΩ
± 300 PPM / °C
± 450 PPM / °C
± 800 PPM / °C
± 1000 PPM / °C
± 1400 PPM / °C

碳膜 CF 系列 料号标识

CF - 0.125W 100R J TB

型号
CF
CFS

额定功率(W)
阻值 (Ω)
1R
10R 10Ω
100R 100Ω
10K 10KΩ
10K 10KΩ
10M 10MΩ
22M 22MΩ
阻值公差 (%)
G ±2%
J ±5%
包装方式
TB 盒装
