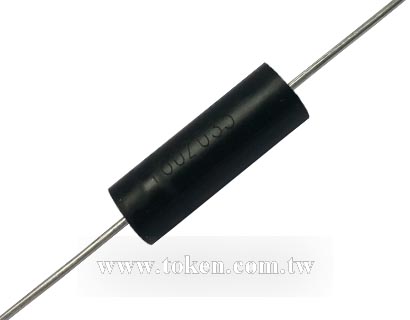

金属膜超精密电阻器 模压型 (RN)

模压超精密电阻器 - (RN) 产品简介

德键电子(RN)美国军规电阻器,能满足大多数的规格要求。

< >
  • 超精密电阻器 - RN 系列
  • Mold Type High Precision Metal Film (RN)

德键电子 RN 精密电阻系列,可以作为所有超精密电子设备的设计,以及一个完整的选择与 MIL-PRF-55182 和 GJB244A-2001 品质标准。

德键一贯的严格控管生产制程,并遵循标准的作业标准书,生产高质量,品质一致的高精密电阻元器件。 采用先进真空溅射技术及高级金属合金钯材,将金属皮膜多层附着于高纯铝的陶瓷基材上,以达到要求的温度稳定性。

螺旋槽切割调值后,镀锡铜线引脚焊接于铁帽端子,压入电阻陶瓷棒两端,在经高温模压成形,以提供了机械,电气和气候的保护。

德键的金属膜军规电阻 RN 系列是 Vishay,IRC,松下理想的替代元件,并提供更有竞争力的价格和快速交货服务。可提供商业型替代军规样式,及更高的额定功率。

详细规格,机械特性、或电气特性,请联系德键销售代表,以取更多最新信息。

下载 PDF 版本: 模压超精密电阻器 (RN)。

品质标准 :
  • 符合中国国家质量标准 GJB244A - 2001 标准。
  • 美国军用/可靠性标准 MIL-PRF-55182 的环境和尺寸要求。
  • 额定功率基于以下两个条件 :
    1. ± 2.0 % 最大 ΔR in 10 000 小时负载寿命。
    2. + 175 °C 最高工作温度。

    特性 :
    1. 低噪声。精密严格公差:B (±0.10%)。
    2. 美国军规可靠性和稳定性标准,符合 RoHS 标准,无铅 Pb-Free。
    3. 电阻范围宽广从 10Ω 到 5MΩ。温度系数控制在 E ( ±25 ppm/°C)。

    应用 :
    1. 工业制程控制系统,测量和校准设备,电信,
    2. 精密仪器,航空电子,测试和测量,医疗电子设备。

    精密金属膜 (RN) 尺寸及技术参数

    超精密电阻器尺寸图超精密电阻器尺寸图
    金属膜电阻 (RN) 降功率曲线金属膜电阻 (RN) 降功率曲线
    型 号 RN55 RN60 RN65 RN70
    额定功率 (W) 70°C 0.125 (1/8W) 0.25 (1/4W) 0.5 (1/2W) 1W
    125°C 0.1 0.125 0.25 0.5
    最大工作电压(V) 200 250 300 350
    尺 寸 (Unit: mm) L ± 0.3 6.8 10.0 15.1 18.4
    D ± 0.4 2.5 3.8 5.2 6.5
    A ± 0.05 0.60 0.60 0.60 0.80
    阻值范围(Ω) 10Ω ~ 3MΩ 10Ω ~ 3MΩ 10Ω ~ 3MΩ 10Ω ~ 5MΩ
    引线规号 22 22 22 20
    工作温度范围 -55°C ~ +175°C
    标称阻值误差 B(±0.10%), C(±0.25% ), D(±0.50%), F(±1.00%)
    温度系数 C3(±25PPM/°C), C2(±50PPM/°C), C1(±100PPM/°C)
    注 :
    • 对于窄于标准(-55°C ~ +175°C)的特定温度范围,温度系数最低可至±5PPM/°C,可协商供货。
    • 标称精度偏差超出上述指标,请洽询德键电子业务部。

    超精密电阻器 (RN) 周期性检验项目要求和方法

    检验类型 项目 方法 要求
    长期 寿命 GJB244A (MIL-PRF-55182) 4.8.18
    额定功率,125°C,2000h
    10000h
    GJB244A (MIL-PRF-55182) 3.24
    ΔR≤±(0.5%R+0.01Ω)
    ΔR≤±(2%R+0.01Ω)
    耐湿 GJB244A (MIL-PRF-55182) 4.8.18
    -10°C ~ +65°C, RH<90%
    额定功率,循环240h.
    GJB244A (MIL-PRF-55182) 3.21
    ΔR≤±(0.4%R+0.01Ω)
    高温暴露 GJB244A 4.8.19
    175°C 2000h
    GJB244A (MIL-PRF-55182) 3.25
    ΔR≤±(2.0%R+0.01Ω)
    短期 介质耐电压 GJB244A (MIL-PRF-55182)
    4.8.12/4.8.23/4.8.10
    GJB244A (MIL-PRF-55182) 3.18/3.29/3.16
    ΔR≤±(0.15%R+0.01Ω)
    无机械损伤,飞弧,绝缘击穿
    引出端强度
    冲击
    高频振动
    GJB244A (MIL-PRF-55182)
    4.8.11/4.8.16/4.8.17
    GJB244A (MIL-PRF-55182) 3.17/3.22/3.23
    ΔR≤±(0.20%R+0.01Ω)
    无机械损伤
    耐焊接热 GJB244A (MIL-PRF-55182) 4.8.14 GJB244A (MIL-PRF-55182) 3.20
    ΔR≤±(0.10%R+0.01Ω)
    无机械损伤

    超精密电阻器 (RN) 料号标识

    RN65 0.5W 10R D C2 P
    型号
    RN55
    RN60
    RN65
    RN70
    额定功率 (W)
    RN55 70°C 0.125W
    RN60 0.25W
    RN65 0.5W
    RN70 0.75W
    RN55 125°C 0.1W
    RN60 0.125W
    RN65 0.25W
    RN70 0.5W
    阻值 (Ω)
    10R 10Ω
    100R 100Ω
    1K1 1.1KΩ
    11K 11KΩ
    110K 110KΩ
    1M 1MΩ
    阻值公差 (%)
    B ±0.10%
    C ±0.25%
    D ±0.50%
    F ±1.00%
    温度系数 (PPM/°C)
    C1 ±100ppm/°C
    C2 ±50ppm/°C
    C3 ±25ppm/°C
    包装方式
    P 散装
