金属膜超精密电阻 (RE)

(RE) 精密电阻器 - 产品简介

德键电子(RE)超精密电阻器 10 倍以上准确性。

< >
  • 金属膜超精密电阻 - RE 系列

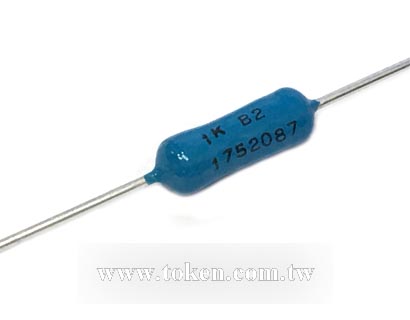

  • 超精密金属膜电阻 - (RE)

德键电子 RE 超精密系列涵盖了金属膜电阻器精密范围,并提供一个完整的选择 MIL-PRF-55182 和 GJB244A-2001 质量标准,以及一个替代传统的高精度应用的低成本解决方案。

德键 RE 系列采用电阻范围 10Ω ~ 10MΩ,精确度公差 ±0.01%,电阻的温度系数(TCR)为 ±2PPM/°C,也可提供其它的公差精度和温度系数。

采用高精密金属合金薄膜阻抗材料,经德键严格控管生产制程,于真空溅镀在高纯氧化铝陶瓷棒上。使用先进的雷射激光微调阻值技术,以确保良好的电气性能和低噪音,引线焊接到端盖电镀铁帽,被覆合成树脂漆,提供了机械,电气和气候的保护。

德键的超精密电阻 RE 系列是 Vishay,IRC,松下理想的替代元件,并提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

精密电阻器 RE 系列,环氧涂装型,除外观外其余各项技术性能均同于 EE 型 (>20ohm 时) 或 NE 型 (<20ohm时)。 个别用户出于历史习惯使用它,对新用户我们建议使用 EE 型。如欲查看 RE 系列数据 ( RE75 除外),可参看 EE 系列或 NE 系列网页。

下载 PDF 版本: 金属膜超精密电阻器 (RE)。

型号对应如下 :
  • RE50 => EE1/20;
  • RE55 => EE1/10 或 NE1/10;RE60 => EE1/8  或 NE1/8;
  • RE65 => EE1/4  或 NE1/4;RE70 => EE1/2  或 NE1/2;
  • RE75 是德键高精密金属膜系列中,功率最大。

品质标准 :
  • 符合中国国家质量标准 GJB244A-2001 标准
  • 美国军规可靠性 MIL-PRF-55182 环境和尺寸要求标准。
额定功率基于以下两个条件 :
  • ± 2.0 % 最大 ΔR in 10 000 小时负载寿命。
  • + 175 °C 最高工作温度。

特性 :
  • 金属膜漆涂层,额定功率从 0.125W 到 1.5W。
  • 工业级,符合 RoHS,军规标准的可靠性和稳定性。
  • 精密公差:±0.01%,温度系数收窄至 ±2PPM/°C。
  • 涵盖了所有普通型精密电阻。
应用 :
  • 测量和校准设备,
  • 电信,工业过程控制系统,
  • 测试与测量,航天和飞机的电子设备。

(RE) 超精密金属膜电阻器 - 尺寸及技术参数

超精密电阻 (RE) 尺寸图 (RE) 尺寸图
涂装型超精密电阻
超精密电阻 (RE)功率 - 温度曲线 功率 - 温度曲线
(RE) 超精密电阻
型号 RE50 RE55 RE60 RE65 RE70 RE75
额定功率 (W) 70 °C 0.125 0.25 0.5 0.75 1.0 1.5
最大工作电压(V) 200 200 250 300 350 500
尺寸(Unit: mm) L ± 0.3 4.0 6.7 9.8 12.5 14.1 17.8
D ± 0.4 1.4 2.05 3.2 3.6 4.65 7.2
A ± 0.05 0.40 0.60 0.60 0.60 0.80 0.80
阻值范围(Ω) 1Ω ~ 3MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ 0.05Ω ~ 10MΩ
工作温度范围 -55°C ~ +175°C
标称阻值误差 A2 (±0.02%), A5 (±0.05%), B (±0.10%), C (±0.25%), D (±0.50%), F (±1.00%)
阻值在 10Ω 到 350KΩ 之内可作到 T(±0.01%)
温度系数
例行测量范围(+25°C ~ +85°C)
特殊要求范围(-10°C ~ +50°C)
C7 (±5PPM/°C), C6 (±10PPM/°C), C5 (±15PPM/°C), C3 (±25PPM/°C), C2 (±50PPM/°C), C1 (±100PPM/°C)
阻值在 10Ω 到 350KΩ 之内可作到 C9 (±3PPM/°C), C10 (±2PPM/°C)
备注:
  • 超出上述规定指标,请洽询德键电子业务部。

(RE) 超精密金属膜 - 周期性检验项目

检验类型 项目 方法 要求
长期 寿命 GJB244A (MIL-PRF-55182) 4.8.18
额定功率,125°C,2000h
10000h
GJB244A (MIL-PRF-55182) 3.24
ΔR≤±(0.5%R+0.01Ω)
ΔR≤±(2%R+0.01Ω)
耐湿 GJB244A (MIL-PRF-55182) 4.8.18
-10°C ~ +65°C, RH<90%
额定功率,循环240h.
GJB244A (MIL-PRF-55182) 3.21
ΔR≤±(0.4%R+0.01Ω)
高温暴露 GJB244A 4.8.19
175°C 2000h
GJB244A (MIL-PRF-55182) 3.25
ΔR≤±(2.0%R+0.01Ω)
短期 介质耐电压 GJB244A (MIL-PRF-55182)
4.8.12/4.8.23/4.8.10
GJB244A (MIL-PRF-55182) 3.18/3.29/3.16
ΔR≤±(0.15%R+0.01Ω)
无机械损伤,飞弧,绝缘击穿
引出端强度冲击高频振动 GJB244A (MIL-PRF-55182)
4.8.11/4.8.16/4.8.17
GJB244A (MIL-PRF-55182) 3.17/3.22/3.23
ΔR≤±(0.20%R+0.01Ω)
无机械损伤
耐焊接热 GJB244A (MIL-PRF-55182) 4.8.14 GJB244A (MIL-PRF-55182) 3.20
ΔR≤±(0.10%R+0.01Ω)
无机械损伤

(RE) 超精密电阻器 - 料号标识

RE60 0.5W 10R D C5 P
型号
RE50
RE55
RE60
RE65
RE70
RE75
额定功率 (W) @70°C
0.125W 0.125W (RE50)
0.25W 0.25W (RE55)
0.5W 0.5W (RE60)
0.75W 0.75W (RE65)
1.0W 1.0W (RE70)
1.5W 1.5W (RE75)
阻值 (Ω)
10R 10Ω
100R 100Ω
1K1 1.1KΩ
1M 1MΩ
10M 10MΩ
阻值公差 (%)
T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.1%
C ±0.25%
D ±0.50%
F ±1.00%
温度系数 (PPM/°C)
C2 ±50ppm/°C
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
C10 ±2ppm/°C
包装方式
P 散装
