起动型绕线功率电阻器，power starter resistor ZR 系列电阻器
於平形陶瓷管上固定两个引出端子，陶瓷管上缠绕铜镍或镍铬合金之电阻线，并於表面施以耐高温之不燃性树脂涂装补覆，待电阻体阴乾後，经由高温处理固定绝缘，并配装固定脚架而成。主要供给受限高度空间之业界安装配置，由於绕性佳，可制成多端子，低感抗电阻，PC 板插入型及各类组合方式。适用於负载测试，产业机械，电力分配，仪器设备，自动控制装置...等，若需特殊规格型式，请与德键电子业务联系。

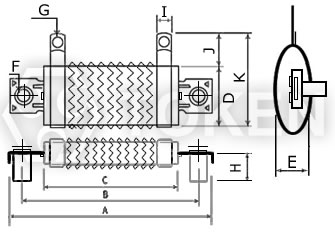

ZZR Type 40W ~ 300W 陶瓷板型固定式绕线电阻器
power，resistors，wirewound，flat wirewound resistor，power type resistor
功率 尺寸 (mm) 阻值范围
(Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 0.1~5K
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 0.1~6K
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 0.1~7K
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 0.1~10K
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 0.1~12K
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 0.1~15K
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 0.1~18K
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 0.1~25K
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 0.1~30K
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 0.1~35K

ZQR Type 60W ~ 450W 陶瓷板型摺动式绕线电阻器
power，resistors，wirewound，flat wirewound resistor，power type resistor
功率 尺寸 (mm) 阻值范围
(Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1~5
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 1~7
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 1~9
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 1~10
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 1~12
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 1~15
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 1~20
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 1~25
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 1~30

成 品 识 别 码
ZZR 55W 10R J
成品类别 定格电力 阻抗值 阻值公差
ZZR type
ZQR type 		40W~300W
60W~450W 		(Ω)
Indicates Resistance
Value in Units of Ohms.		 H (±3%)
J (±5%)
K (±10%)

ZNR Type 40W ~ 450W 陶瓷板型固定式低感量绕线电阻器
wirewound，flat wirewound resistor，power type resistor
功率 尺寸 (mm) 阻值范围
(Ω)
A B C D E F G H I J K
40W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 0.1~2K
55W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 0.1~2.5K
70W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 0.1~3K
95W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 0.1~4.5K
100W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 0.1~5.5K
120W 218 205 185 28 11 5.2 4.1 13 9 12 42 0.1~7K
150W 218 205 185 35 11 5.2 5.2 13 9 13 48 0.1~8.5K
200W 243 230 210 35 11 5.2 5.2 13 9 13 48 0.1~12K
250W 287 274 254 35 11 5.2 5.2 13 9 13 48 0.1~14K
300W 333 320 300 35 11 5.2 5.2 13 9 13 48 0.1~16K

ZQN Type 60W ~ 450W 陶瓷板型摺动式低感量绕线电阻器
power type resistor，power resistor，power，resistors
功率 尺寸 (mm) 阻值范围
(Ω)
A B C D E F G H I J K
60W 83 70 50 28 11 5.2 4.1 13 6.5 12 42 1~4
80W 123 110 90 28 11 5.2 4.1 13 6.5 12 42 1~5
100W 153 140 120 28 11 5.2 4.1 13 6.5 12 42 1~7
140W 183 170 150 28 11 5.2 4.1 13 6.5 12 42 1~9
150W 193 180 160 28 11 5.2 4.1 13 6.5 12 42 1~10
180W 218 205 185 28 11 5.2 4.1 13 9 12 42 1~12
225W 218 205 185 35 11 5.2 5.2 13 9 13 48 1~15
300W 243 230 210 35 11 5.2 5.2 13 9 13 48 1~20
375W 287 274 254 35 11 5.2 5.2 13 9 13 48 1~25
450W 333 320 300 35 11 5.2 5.2 13 9 13 48 1~30
注意: 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

成 品 识 别 码
ZNR 300W 500R J
成品类别 定格电力 阻抗值 阻值公差
ZNR type
ZQN type 		40W~300W
60W~450W 		(Ω)
Indicates Resistance
Value in Units of Ohms.		 H (±3%)
J (±5%)
K (±10%)
