电位器 线绕可变电阻器 变阻器 电力型 (FVR)

电力型电位器 线绕可变电阻器 变阻器 - (FVR) 产品简介

德键的 (FVR) 电位器,可变电阻器控制马达速度。

< >
  • 线绕可变电阻器 变阻器 - FVR 系列
  • Rheostat Power Variable Resistors (FVR)
  • Rheostat Power Variable Resistors (FVR)
  • Rheostat Power Variable Resistors (FVR)
  • Rheostat Power Variable Resistors (FVR)

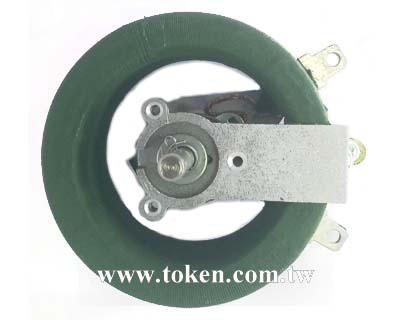

德键的电力型可变电阻 FVR 系列是 C 型陶瓷体和采用铜镍合金或镍铬合金丝作为绕现电阻元件。除了滑动接触面外,整个电阻组件涂装以高温,不燃性树脂漆补覆。待阴干后由高温处理固定绝缘,并配装中心转动调整之零件,由转轴带动碳刷于电阻线上滑动变化,而获得需求适当之阻值。

可变电阻器通常被称为电位器、变阻器于一般的教科书中。可变电阻器 FVR 可作为变阻器的两个连接(调节刷和单端轨道),或作为一个电位器有三个连接端子。德键 FVR 线绕可变电阻器系列符合 RoHS 和无铅标准。对于规格外的参数要求或客户定制等的特殊应用,请与德键的业务部门联系。

下载 PDF 版本: 电力型电位器 线绕可变电阻器 变阻器 (FVR)。

应用 :
  1. 马达控制器使用 FVR 作为变阻器或电位器来控制马达的速度,藉由调整电流的流通量。
  2. 教育建模,负载模拟,工业机械转速调节,电压和电流调节,仪表,自动化控制装置。
  3. FVR 变阻器系列也被用作测试仪器,以提供准确的电阻值。
  4. 应用在小家电如搅拌机,搅拌器,风机,和电动工具。

特性 :
  1. 标准电阻公差为 K(±10%). 可订制更小的公差。
  2. 3 种额定功率可供选择:25W, 50W, 和 100W。
  3. 宽广电阻值范围:5Ω ~ 5KΩ。

电力型变阻器 (FVR) 25W - 100W 外形尺寸

电位器 线绕可变电阻器 变阻器 顶视图 (FVR) 尺寸图电位器 线绕可变电阻器 变阻器
顶视图 (FVR) 尺寸图
电位器 线绕可变电阻器 变阻器 侧视图 (FVR) 尺寸图电位器 线绕可变电阻器 变阻器
侧视图 (FVR) 尺寸图
电位器 线绕可变电阻器 变阻器 底视图 (FVR) 尺寸图电位器 线绕可变电阻器 变阻器
底视图 (FVR) 尺寸图
功率 尺寸(mm) 最大可选阻值 (Ω)
条件说明
A ± 0.5 B ± 0.5 C ± 3.0 D E ± 0.5 F ± 3.0 G ± 3.0 H ± 3.0 I ± 0.5 J ± 0.5 K ± 0.5 Weight
25W 2.5 3.2 22 3/8" 6x12 42 50 50 11 5 10 74/g 5Ω-2KΩ
50W 4.2 4.2 28 3/8" 6x12 64 60 70 11 8 14 160/g 7Ω-3.5KΩ
100W 4.2 4.2 42 3/8" 6x12 85 75 90 11 8 14 372/g 10Ω-5KΩ

电力型变阻器 (FVR) 电气特性规格

项目 试验方法 性能
电阻值容许公差 JIS-C-5261 5-1 Resistance tolerance ±10%
绝缘抵抗 JIS-C-5261 6-1 500VDC 100MΩ min
耐电压 JIS-C-5261 7-1 1000VDC 1 minute Between terminal and axis Free of appearance or structural irregularity
端子强度 JIS-C-5261 6-5
3kg 30 seconds
Free of appearance or structural irregularity
ΔR/R ≤ ±(2%+0.1Ω)
耐振性 JIS-C-5261 6-6 1.5m/m 10 ~ 50 ~ 10 Hz/min X-Y-Z 2 hours each Free of appearance or structural irregularity
ΔR/R ≤ ±(2%+0.1Ω)
耐久性 JIS-C-5261 7-7 Free of appearance or structural irregularity
ΔR/R ≤ ±(5%+0.1Ω)
全回转角度 JIS-C-5261 6-1 300±5°C
难燃性 100% - 600% rated power load US UL-94 flame retardation test V-0 grade noncombustible
备注 1. Resistance and resistance tolerance were tested in-house with micro resistance meter.
2. Coating refers to UL-certified data provided by supplier.

如何决定 FVR,DQS,DSRA,DSRB,BSR,BSQ 最大的应用阻值

  • 可调电阻或变阻器的可调阻值范围,从起始阻值(最小可调阻值)到最终阻值(最大可调阻值)
  • 第一步,我们要先决定可调阻值器的最终阻值(最大可调阻值)
  • 第二步,最终阻值(最大可调阻值)决定后,电阻线径及线绕的间距和长度,就可以依据陶瓷管长度及管径来计算起始阻值(最小可调阻值)。

可调电阻的额定功率:
FVR, DQS, DSRA, DSRB, BSR, BSQ 料号说明:

型号 - 额定功率 (W) - 最大可调阻值 (Ω) - 阻值公差

型号是指 FVR,DQS,DSRA,DSRB,BSR,BSQ。
额定功率是指调到到最终阻值(最大可调阻值)时,可持续应用到线绕电阻本身的最大功率。
最大可调阻值 (Ω) 是指线绕电阻最大可用的电阻值。
阻值公差是指线绕电阻在最大可调阻值时与标称值的偏差值,通常以百分比表示。

1. 可调电阻的额定功率是由最大可调阻值与额定电压决定。
2. 当你调节可调电阻,从最终阻值(最大可调阻值)到起始阻值(最小可调阻值)时,电阻值将随功率递减而递减。

注意:
  • 可调电阻的可调范围为可调阻值范围的 10% 到 90%。
  • 功率与电阻值成线性正比例。

额定功率:
  • 于 25°C 自由空气流动下,所述的额定功率仅适用于整个电阻在电路中。
  • 将调整环设置在一个中间点时,减少的功率大约同比调整的距离。
  • 例如:将调整环调到全程的一半阻值时,功率也大约递减了一半。

如你需要设计为"电流于全程调节时为一定值",请与德键业务人员联系。

电力型变阻器 (FVR) 料号标识

FVR 25W 2.5KR K
型号
FVR
额定功率 (W)
25W
50W
100W
最大阻值 (Ω)
Indicates resistance value in units of ohms.
阻值公差 (%)
K ±10%
