绕线功率起动 制动电阻器 (DST)
大功率制动 起动电阻器 - (DST) 产品简介
高功率起动型电阻器适用于应用负载电流脉冲浪涌 (DST)
<
>
德键采用高级重型的电组合金线，电阻值范围可以达到较低阻值，增强大电流承载能力，适用于各种形状电阻箱的功率电阻组件，可依客户需求制成半调整型电阻器。
德键 DST 系列符合 RoHS 和无铅标准。对于规格外参数和客户定制的特殊应用，请与德键业务部门联系，商讨细节。
PDF 文档下载 大功率制动 起动电阻器 - (DST)。
DST 起动型功率电阻结构 :
- 依据阻值决定圈数及合金线电阻信的长度。
- 顺着陶瓷管上旋状牙沟缠绕，配装固定架组件。
- 管状陶瓷绝缘体，采用粗大口径的高级电阻合金线。
- 电镀金属部件以防止高温度工作的氧化，和防止腐蚀。提供高起动性能和应用能力。
特性 :
- 低阻值范围 0.5Ω-7Ω。
- 功率高达 500W ~ 1000W，阻值公差 ±10%。
- 具有耐高温，高热耗散，及低温度系数与阻值的变化成正比。
- 适用于瞬间浪涌及电流加载应用。
应用 :
- 制动电阻器、大电力电阻器 刹车电阻器 负载电阻器，马达的启动器，负载测量。
- 工业机械，电力分配，动态制动，负载功耗，限流，仪器仪表和自动化控制装置。
大功率起动型 (DST) 规格尺寸

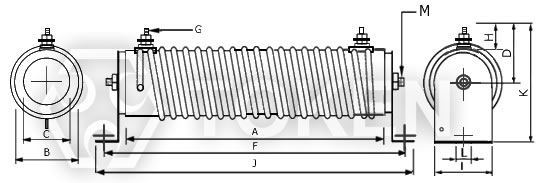

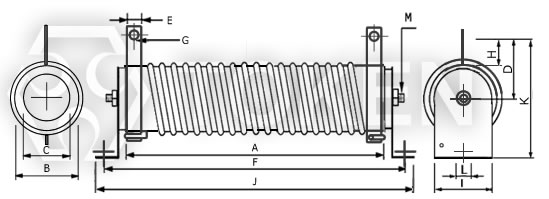

 大功率起动型绕线电阻器 (DST)500W 尺寸图 大功率绕线起动型电阻器 (DST)600W - 1000W 尺寸图 |
||||||||||||||||
| 功率 | 尺寸(Unit: mm) | 阻值范围 (Ω) | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | Weight | ||||
| 500W | 280 | 40 | 23 | 45 | 15 | 326 | 6 | 22 | 34 | 346 | 85 | 8 | 970/g | 3.5Ω-7Ω | ||
| 600W | 300 | 44 | 26 | 50 | 15 | 342 | 8 | 32 | 34 | 362 | 90 | 8 | 1277/g | 0.5Ω-3Ω | ||
| 1000W | 420 | 48 | 30 | 56 | 15 | 470 | 8 | 32 | 40 | 490 | 105 | 9 | 1887/g | 0.8Ω-3Ω | ||
- 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。
大功率起动型 (DST) 料号标识
| DST | 1000W | 0.5R | K | G | ||||||||||||||||||||
 | | | | | ||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||
