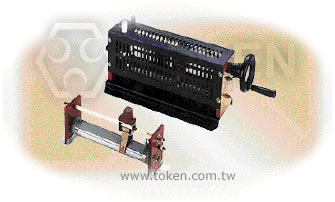

手摇螺杆式电阻器 滑动划线变阻器 (BSR, BSQ)

手摇螺杆式电阻器 滑动划线变阻器 - (BSR, BSQ) 产品简介

德键 (BSR, BSQ) 滑动划线变阻器和手摇螺杆电阻器,一种设计,百种应用。

< >
  • 电力型摺动式绕线电阻器 - BSR, BSQ 系列

根据市场需求,德键电子提供机箱组合可容纳无限的组合电阻(含平绕 DR 的 BSR 系列或含波纹绕 DQ 的 BSQ 系列),以满足设计工程师和客户的需求。

德键的高电流型手摇螺杆式电阻器 BSQ、BSR 系列,独一无二的外壳设计,可应用到数百种外壳与功率电阻器的安装。我们的工程人员可以提供协助,满足客户自定组合的设计需求。

BSQ、BSR 系列的质量设计功能,采用滑杆电阻于圆柱形陶瓷管,缠绕铜镍合金或镍铬合金之电阻线,除滑动接触表面裸线外,均以耐高温之不燃性树脂涂装补覆,配合可移动调整之机械构造而成,由转动接点于电阻线上直线滑动变化,而获得需求适当之阻值,包括全不锈钢网和端子接口,高温隔热,全焊接结构,以角板补强机械强度。开槽安装孔,便于安装。

还容纳了一系列灵活的组装选择,方便使用和安装。BSQ 波纹电阻器组合型特别适用于,高能耗在较低阻值范围的应用,可替换许多标准型 BSR 平绕电阻组合系列,节省空间和成本。

德键功率型滑动划线变阻器 BSR, BSQ 系列符合 RoHS 和无铅标准。适用于教学,测试,模拟负载,自动控制装置....等,电阻值容许公差 ±10%,以上规格外的技术、参数要求和客户定制特殊用途,请与德键业务部门联系。

PDF 文档下载 螺杆手摇式电阻器 划线滑动变阻器 - (BSR, BSQ)。

特性 :
  1. 阻值公差:K(±10%).
  2. 高功率,高电流的应用。
  3. 阻燃性和坚固的无铅涂料。
  4. 多用途应用设计。
计算最大的电流安培 :
  1. 安培 = (功率 / 阻值) 1/2

电力型手摇螺杆式 (BSR) 尺寸结构

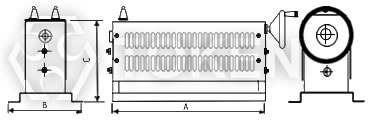

电力型手摇螺杆式电阻器 (BSR) 结构尺寸图电力型手摇螺杆式电阻器 (BSR) 结构尺寸图
功率 尺寸 (Unit: mm) 最大可选阻值 (Ω) 条件说明
Case A B C Ceramic Rod Bakelite
200W A 285 130 135 28×250 120×70×10 6-1KΩ
400W B 360 150 185 40×325 170×90×10 8-2KΩ
500W B 360 150 185 40×325 170×90×10 10-2.5KΩ
1000W C 570 160 200 60×535 185×100×10 15-5KΩ
1300W D 680 160 200 65×645 185×100×10 16-6KΩ

电力型手摇螺杆式 (BSQ) 尺寸结构

手摇螺杆式 滑动划线变阻器 (BSQ) 尺寸图手摇螺杆式 滑动划线变阻器 (BSQ) 尺寸图
功率 尺寸 (Unit: mm) 最大可选阻值 (Ω) 条件说明
Case A B C Ceramic Rod Bakelite
300W A 285 130 135 28×250 120×70×10 6-30Ω
600W B 360 150 185 40×325 170×90×10 8-60Ω
750W B 360 150 185 40×325 170×90×10 10-75Ω
1500W C 570 160 200 60×535 185×100×10 15-150Ω
2000W D 680 160 200 65×645 185×100×10 16-200Ω

如何决定 BSR,BSQ,DSRA,DSRB,DQS,FVR 最大的应用阻值

  • 可调电阻或变阻器的可调阻值范围,从起始阻值(最小可调阻值)到最终阻值(最大可调阻值)
  • 第一步,我们要先决定可调阻值器的最终阻值(最大可调阻值)
  • 第二步,最终阻值(最大可调阻值)决定后,电阻线径及线绕的间距和长度,就可以依据陶瓷管长度及管径来计算起始阻值(最小可调阻值)。

可调电阻的额定功率:
FVR, DQS, DSRA, DSRB, BSR, BSQ 料号说明:

型号 - 额定功率 (W) - 最大可调阻值 (Ω) - 阻值公差

型号是指 BSR,BSQ,DSRA,DSRB,DQS,FVR。
额定功率是指调到到最终阻值(最大可调阻值)时,可持续应用到线绕电阻本身的最大功率。
最大可调阻值 (Ω) 是指线绕电阻最大可用的电阻值。
阻值公差是指线绕电阻在最大可调阻值时与标称值的偏差值,通常以百分比表示。

1. 可调电阻的额定功率是由最大可调阻值与额定电压决定。
2. 当你调节可调电阻,从最终阻值(最大可调阻值)到起始阻值(最小可调阻值)时,电阻值将随功率递减而递减。

注意:
  • 可调电阻的可调范围为可调阻值范围的 10% 到 90%。
  • 功率与电阻值成线性正比例。

额定功率:
  • 于 25°C 自由空气流动下,所述的额定功率仅适用于整个电阻在电路中。
  • 将调整环设置在一个中间点时,减少的功率大约同比调整的距离。
  • 例如:将调整环调到全程的一半阻值时,功率也大约递减了一半。

如你需要设计为"电流于全程调节时为一定值",请与德键业务人员联系。

电力型摺动式绕线电阻器结构(BSR, BSQ) 料号标识

BSQ 2000W 20R K
型号
BSR
BSQ
额定功率 (W)
200W~1300W
300W~2000W
最大阻值 (Ω)
Indicates resistance value in units of ohms.
阻值公差 (%)
K ±10%
