需要设置在不同电阻值应用时，德键的管型可调电阻器是你最佳的选择

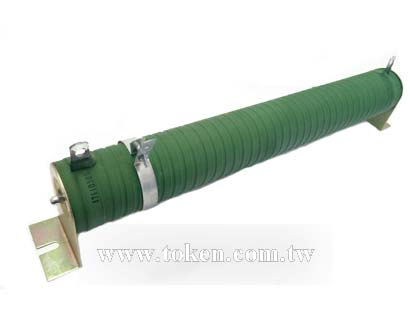

德键管型绕线功率可调电阻器 DRS 系列，又称为划线变阻器，划动式可变电阻器。德键设计的高平顺型调整片，使阻值更容易调出。均设有可调节片，使它们适合调整电路，获得预期的电阻值，模组化的设计，适合不同的电压产品。

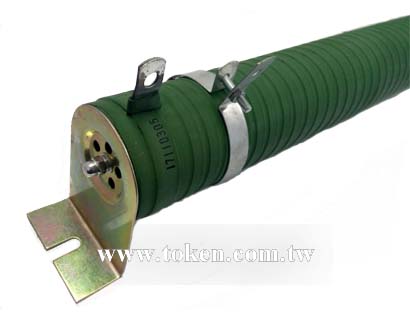

DRS 管型绕线电阻器的空心设计，允许螺栓贯穿整只电阻器，用垫圈或弹簧片紧固，采全焊接结构。并提供了耐久性无铅釉瓷涂层，或有机矽涂层。

德键功率可调电阻器 DRS 系列符合 RoHS 和无铅标准。以上规格外的技术、参数要求和客户定制特殊用途，请与德键业务部门联系。

附件选项：

1. 可以指定单，双快速连接终端子。
2. 可以指定特别温度系数，及公差。
3. 可提供调整杆/片含或不含端子五金件。
4. 可提供非标准型的端子，及客户自定一设计规格。
5. 可以指定 Ayrton Perry 无感型可调线绕电阻器，滑线变阻器。
6. 可调式线绕，滑线式线绕，固定式线绕，或梯度型线绕样式都可提供。

管型尺寸 (DRS-A 20W ~ 1300W)

(DRS-A) N - 无架型可调电阻 尺寸图 (DRS-A) Z - 立式型支架可调电阻 尺寸图 (DRS-A) G - 水平式支架可调电阻 尺寸图
功率	尺寸(Unit: mm)															阻值范围(Ω)
	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
20W	60	17	8	22	5	78	2	12	4	90	36	1.0	-	6	16	1~1KΩ
30W	80	17	8	22	5	100	2	12	4	112	36	1.0	-	6	16	1~1.5KΩ
40W	110	17	8	22	5	128	2	12	4	140	36	1.0	-	6	16	1~2KΩ
50W	110	25	16	30	8	150	5	18	6	166	58	1.2	6	-	27	0.1~5KΩ
60W	90	28	18	32	8	130	5	19	6	146	60	1.2	6	-	27	0.1~6KΩ
80W	110	28	18	32	8	150	5	19	6	166	60	1.2	6	-	27	0.1~8KΩ
100W	140	28	18	32	8	180	5	19	6	196	60	1.2	6	-	27	0.1~10KΩ
120W	160	28	18	32	8	200	5	19	6	216	60	1.2	6	-	27	0.1~12KΩ
150W	195	28	18	32	8	235	5	19	6	251	60	1.2	6	-	27	0.3~15KΩ
160W	185	35	24	36	10	225	5	19	8	245	76	1.6	6	-	34	0.3~16KΩ
200W	210	35	24	36	10	250	5	19	8	274	76	1.6	6	-	34	0.3~20KΩ
250W	210	40	25	38	12	250	5	20	8	274	78	1.6	6	-	34	0.5~25KΩ
300W	260	40	25	38	12	300	5	20	8	320	78	1.6	6	-	34	0.5~30KΩ
400W	330	40	25	38	12	370	5	20	8	395	78	1.6	6	-	34	0.5~40KΩ
500W	330	50	35	50	12	380	6	25	9	400	100	1.6	8	-	40	0.5~50KΩ
600W	400	50	35	50	12	450	6	25	9	470	100	1.6	8	-	40	0.8~60KΩ
700W	460	50	35	50	12	510	6	25	9	530	100	1.6	8	-	40	0.8~70KΩ
800W	460	60	40	55	15	515	6	30	10	535	110	1.6	10	-	50	0.8~80KΩ
1000W	540	60	40	55	15	595	6	30	10	615	110	1.6	10	-	50	1~100KΩ
1300W	650	65	42	62	15	702	6	30	10	722	115	1.6	10	-	50	1~130KΩ

管型尺寸 (DRS-B 15W ~ 20000W)

功率可调电阻 (DRS-B) N - 无架型 尺寸图 管型可调电阻 (DRS-B) Z - 立式型支架 尺寸图 绕线可调电阻 (DRS-B) G - 水平式支架 尺寸图
功率	尺寸(Unit: mm)										阻值范围 (Ω)
	R	L1	L2	L3	H	N	d	M	q	Q
15W	15	45	65	85	40	6	3.5	3.5	4.5	15	1~1KΩ
20W	15	50	70	90	40	6	3.5	3.5	4.5	15	1~1KΩ
25W	20	50	80	100	50	6	3.5	5	5	20	2~1KΩ
30W	20	70	100	120	50	6	3.5	5	5	20	2~1KΩ
40W	20	87	115	137	50	6	3.5	5	5	20	2~1KΩ
50W	28	90	115	143	68	9	4.5	5.5	6	27	5~1KΩ
80W	28	90	115	143	68	9	4.5	5.5	6	27	5~2KΩ
100W	28	170	195	223	68	9	4.5	5.5	6	27	10~3KΩ
150W	28	215	240	268	68	9	4.5	5.5	6	27	10~3KΩ
200W	28	267	292	320	68	9	4.5	5.5	6	27	10~5KΩ
250W	28	267	292	320	68	9	4.5	5.5	6	27	10~5KΩ
300W	40	267	300	343	90	10	4.5	6	6	39	20~5KΩ
400W	40	330	365	406	90	10	4.5	6	6	39	20~5KΩ
500W	50	330	365	415	98	10	6	8.5	8	49	20~5KΩ
600W	50	330	365	415	98	10	6	8.5	8	49	20~5KΩ
700W	50	400	435	485	95	10	6	8.5	8	49	20~5KΩ
800W	70	300	320	362	138	15	8	-	8	69	40~500Ω
1000W	70	300	320	362	138	15	8	-	8	69	40~500Ω
1500W	70	415	435	477	138	15	8	-	8	69	40~500Ω
2000W	70	510	530	572	138	15	8	-	8	69	40~500Ω
2500W	70	600	620	662	138	15	8	-	8	69	40~500Ω
3000W	70	600	620	662	138	15	8	-	8	69	40~500Ω
4000W	100	430	450	521	185	15	8	-	8	99	40~500Ω
5000W	100	500	620	691	185	15	8	-	8	99	40~500Ω
6000W	100	600	720	791	185	15	8	-	8	99	40~500Ω
10000W	150	600	625	720	350	30	8	-	10	150	40~500Ω
12000W	150	660	685	780	350	30	8	-	10	150	40~500Ω
15000W	150	660	685	780	350	30	8	-	10	150	40~500Ω
20000W	150	1000	1030	1120	350	30	8	-	10	150	40~500Ω

电气特性规格 (DRS)

项目	试验方法	性能
电阻值容许公差	JIS-C-5202 5-1	Resistance Nominal Tolerance 1≤R 1>R ±5%(J) ±10%(K)
电阻温度特性	JIS-C-5202 5-2	±200PPM/°C MAX
定格负荷	JIS-C-5202 5-4	ΔR/R≤±(0.5%+0.1Ω) Surface temperature up 350°C MAX
短时间过负荷	JIS-C-5202 5-5 1000% rated wattage 5 seconds	Free of appearance or structural irregularity ΔR/R≤ ±(2%+0.1Ω)
绝缘抵抗	JIS-C-5202 5-6 500VDC	100MΩ min
耐电压	JIS-C-5202 5-7 1000VDC 1 minute Between terminal and anchor stand	Free of appearance or structural irregularity ΔR/R≤ ±(0.1%+0.05Ω)
端子强度	JIS-C-5202 6-1 8kg 30 seconds	Free of appearance or structural irregularity
电阻器强度	JIS-C-5202 6-2 30kg 30 seconds	Free of appearance or structural irregularity
耐振性	JIS-C-5202 6-3 1.5m/m 10 ~ 50 ~ 10 Hz/min X-Y-Z 2 hours each	Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(1%+0.05Ω)
热冲击	JIS-C-5202 7-3 Room temp 30 minutes ON-55°C 15 minutes OFF	Free of structural irregularity ΔR/R≤ ±(2%+0.1Ω)
耐湿性	JIS-C-5202 7-5 40°C 90%RH 240 hours	Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(3%+0.1Ω)
耐久性	JIS-C-5202 7-10 90 minutes ON - 30 minutes OFF500 hours	Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(1%+0.05Ω)
难燃性	JIS-C-5202 7-13-3-2 100% - 600% rated power load	US UL-94 flame retardation test V-0 grade noncombustible
备注	1. Resistance and resistance tolerance were tested in-house with micro resistance meter. 2. Coating refers to UL-certified data provided by supplier.

如何决定最大的应用阻值 DSRA，DSRB，BSR，DQS，FVR，BSQ

1. 可调电阻或变阻器的可调阻值范围，从起始阻值（最小可调阻值）到最终阻值（最大可调阻值）
2. 第一步，我们要先决定可调阻值器的最终阻值（最大可调阻值）
3. 第二步，最终阻值（最大可调阻值）决定后，电阻线径及线绕的间距和长度，就可以依据陶瓷管长度及管径来计算起始阻值（最小可调阻值）。

可调电阻的额定功率：
FVR, DQS, DSRA, DSRB, BSR, BSQ 料号说明：

型号 - 额定功率 (W) - 最大可调阻值 (Ω) - 阻值公差

型号是指 FVR，DQS，DSRA，DSRB，BSR，BSQ。
额定功率是指调到到最终阻值（最大可调阻值）时，可持续应用到线绕电阻本身的最大功率。
最大可调阻值 (Ω) 是指线绕电阻最大可用的电阻值。
阻值公差是指线绕电阻在最大可调阻值时与标称值的偏差值，通常以百分比表示。

1. 可调电阻的额定功率是由最大可调阻值与额定电压决定。
2. 当你调节可调电阻，从最终阻值（最大可调阻值）到起始阻值（最小可调阻值）时，电阻值将随功率递减而递减。

注意：

1. 可调电阻的可调范围为可调阻值范围的 10% 到 90%。

2. 功率与电阻值成线性正比例。


额定功率：

1. 于 25°C 自由空气流动下，所述的额定功率仅适用于整个电阻在电路中。

2. 将调整环设置在一个中间点时，减少的功率大约同比调整的距离。

3. 例如：将调整环调到全程的一半阻值时，功率也大约递减了一半。


如你需要设计为"电流于全程调节时为一定值"，请与德键业务人员联系。

料号标识 (DRS)
