大功率高电流圆形板式电阻器 (DRE)

圆形板式电阻器 - (DRE) 产品简介

德键客制化大功率圆形板式电阻器,适合再生能源,负载电阻柜,刹车制动电阻器,和逆变器的设计。

< >
  • 大功率圆形板式电阻器 (DRE)
  • High Current Round Edgewound Resistor (DRE)
  • High Current Round Edgewound Resistor (DRE)
  • High Current Round Edgewound Resistor (DRE)

德键 (DRE) 圆形板式电阻器是一款多功能,轻质结构,由抗腐蚀,高品质的不锈钢合金组成的大功率重负载元器件。这款强固的电阻器适用于以下应用 : VFD 制动,电机控制,负载电阻器,和中性点接地方式的应用。

德键 (DRE) 结构组成包含贯穿轴,穿杆,固定端子,五金及不锈钢配件,由一个安装杆支承在两端开槽处,将固定端子用不锈钢板焊接于元器件两端,或对多个端点连接,再将波纹状电阻板条缠绕陶瓷芯于边缘上,以织成螺旋状构件。最后将螺纹杆穿过陶瓷芯。

(DRE) 系列提供多种安装配置选择,如螺栓安装版,圆形板式通用型版,支架安装版等,大部分的配置可与 Vishay,或 Ohmite 相通。标准五金配件多样选项,从集成配件到总装,方便一次购买完全组装。依客户指定组装并联或串联配线。接线端子和热控开关也可提供。

为组装更容易,德键提供额外布线和连接器服务,方便客户即插即用。定制电阻和设计可通过我们工程师订购,客制化可给予设计应用上独特的电气特性和克服机械上的约束。PDF 文档下载 高电流大功率圆形板式电阻器 (DRE).

PDF 文档下载 高电流大功率圆形板式电阻器 (DRE).

客制化选项 :
  1. 机械: 外型尺寸,安装配置。
  2. 连接: 引线,连接器,端子种类,尺寸,布置,材质。
  3. 电气: 精度公差,阻值,功率,温度系数,耐脉冲电涌。
  4. 配件: 热控开关,管道留孔,保险丝,风扇。

特性 :
  1. 额定电流从 5.1(A) ~ 105(A)。
  2. 电阻值范围 0.08Ω ~ 42.1#937;。
  3. 标称电阻公差 ±10%(K)。
  4. 适用于高电流的应用。
应用 :
  1. 工业电力机械,大型天车,
  2. 动态制动电阻器,电力电阻负载柜,马达起动器,
  3. 反向制动器,电力负荷测量,配电,
  4. 仪器仪表,自动化控制装置。

圆形板式标准尺寸 ((DRE-P)

通过卷绕的电阻合金带状线被构造高功率 (DRE) 圆形板式电阻器系列是通过电阻合金条卷绕在特别设计的陶瓷绝缘体外缘上,透过陶瓷绝缘体的边缘槽将电阻条独立卷绕在框架上。开放式线圈结构有利于容纳浪涌和过载及更高效的散热。

圆形板式电阻构造 :
  1. 绝缘子安装提供从螺柱绝缘和正确的圈对圈间距。
  2. 结实焊接钢架,耐火绝缘,耐腐蚀。
  3. 电阻元件是合金不锈钢条具有抗腐蚀性及可忽略的温度系数,用于电流承载 (负载能力 VS 每长度欧姆值)。
  4. 电阻元件是设计比例长度的连续不锈钢电阻条。
  5. 镀锌端子电焊接到电阻条,以确保可靠的电气性能。

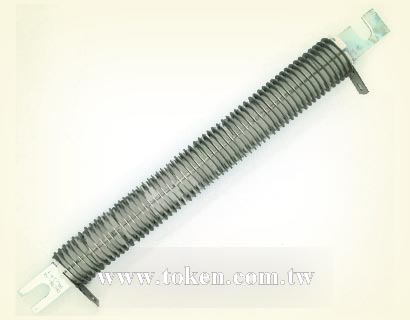

圆形板式电阻器 (DRE-P)圆形板式电阻器 (DRE-P)
圆形板式电阻器标准尺寸 (DRE-P)圆形板式电阻器标准尺寸 (DRE-P)
长度码 2 3 4 5 6 7 8 9
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 228.6 9 285.75 11.25 381 15 438.15 17.25 615.95 24.25 615.95 24.25 762 30 838.2 33
B 177.8 7 254.0 10 330.2 13 406.4 16 457.2 18 558.8 22 635 25 711.2 28

圆形板式额定电气规格 (DRE-P)

长度码 2 3 4 5 6 7 8 9
电流 (A) 电阻值 (Ω) at 40°C, 精度公差 (10%)
11 2.3 3.7 5.1 6.5 7.9 9.3 10.7 12.0
12 1.9 3.1 4.3 5.4 6.6 7.8 8.9 10.0
18 1.1 1.7 2.4 3.0 3.6 4.3 4.9 5.5
21 0.79 1.26 1.73 2.2 2.67 3.14 3.6 4.1
24 0.62 1.0 1.4 1.75 2.1 2.5 2.87 3.2
27 0.50 0.80 1.1 1.4 1.7 2.0 2.3 2.6
29 0.44 0.70 0.96 1.2 1.5 1.7 1.95 2.2
35 0.31 0.50 0.69 0.88 1.1 1.3 1.5 1.7
40 0.24 0.39 0.54 0.68 0.83 0.97 1.12 1.3
45 0.22 0.35 0.46 0.61 0.74 0.87 1.0 1.1
50 0.17 0.27 0.37 0.47 0.57 0.67 0.77 0.87
60 - 0.20 0.27 0.33 0.40 0.47 0.58 0.65
70 - 0.15 0.20 0.25 0.30 0.35 0.40 0.45
85 - 0.12 0.15 0.18 0.23 0.27 0.31 0.35
105 - 0.09 0.12 0.15 0.18 0.21 0.24 0.27
  • •连续额定电流值基于 375°C 温升。
  • •电阻值量测于 25°C 及 ±10% 精度公差。

圆形板式托支架选项尺寸 (DRE-G)

德键提供圆形板式电阻器完全开放式组装支架选配。所有五金配件搭配精磨镀锌支架,及不锈钢导电条安装支架。

圆形板式托支架 (DRE-R)圆形板式托支架 (DRE-R)

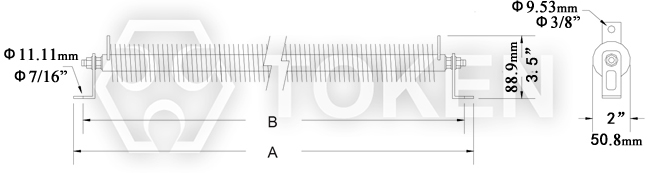

(DRE-G1) Bracket Assembly Options Dimensions Bracket Assembly Options Dimensions (DRE-G1)
(DRE-G2) Bracket Assembly Options Dimensions Bracket Assembly Options Dimensions (DRE-G2)

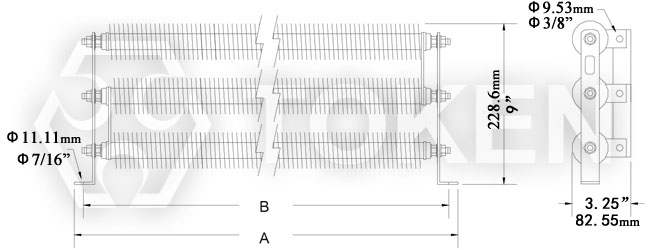

(DRE-G3) Bracket Assembly Options Dimensions Bracket Assembly Options Dimensions (DRE-G3)
长度码 2 3 4 5 6 7 8 9
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 228.6 9 304.8 12 381 15 457.2 18 508 20 609.6 24 685.8 27 762 30
B 203.2 8 579.4 11 355.6 14 431.8 17 482.6 19 584.2 23 660.4 26 736.6 29
  • • 2支以上组装,标准支架配置串联内含。加 "-N" 为独立选项 (无并串联),加 "-P" 为并联选项。

圆形板式额定电气规格 (DRE-G)

长度码 2 3 4 5 6 7 8 9
电流 (A) 电阻值 (Ω) at 40°C, 精度公差 (10%)
11 2.3 3.7 5.1 6.5 7.9 9.3 10.7 12.0
12 1.9 3.1 4.3 5.4 6.6 7.8 8.9 10.0
18 1.1 1.7 2.4 3.0 3.6 4.3 4.9 5.5
21 0.79 1.26 1.73 2.2 2.67 3.14 3.6 4.1
24 0.62 1.0 1.4 1.75 2.1 2.5 2.87 3.2
27 0.50 0.80 1.1 1.4 1.7 2.0 2.3 2.6
29 0.44 0.70 0.96 1.2 1.5 1.7 1.95 2.2
35 0.31 0.50 0.69 0.88 1.1 1.3 1.5 1.7
40 0.24 0.39 0.54 0.68 0.83 0.97 1.12 1.3
45 0.22 0.35 0.46 0.61 0.74 0.87 1.0 1.1
50 0.17 0.27 0.37 0.47 0.57 0.67 0.77 0.87
60 - 0.20 0.27 0.33 0.40 0.47 0.58 0.65
70 - 0.15 0.20 0.25 0.30 0.35 0.40 0.45
85 - 0.12 0.15 0.18 0.23 0.27 0.31 0.35
105 - 0.09 0.12 0.15 0.18 0.21 0.24 0.27
  • •功率: 变化。 • 精度公差: ± 10 %。

Bar-Mount 圆形板式尺寸 (DRE-R)

德键 (DRE-R) bar-mounted 圆形板式电阻器的额定电气性能与 (DRE-G) 相同。所有 (DRE-R) 的直径为 2 inches (50.8mm) 搭配坚固穿轴棒和五金端子。

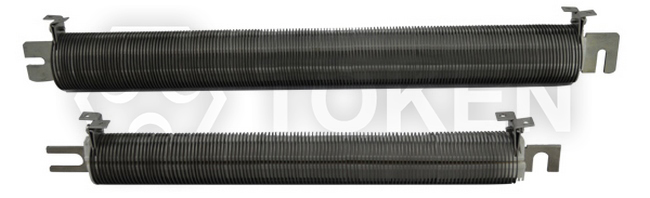

Bar-Mount 圆形板式电阻器 (DRE-R)Bar-Mount 圆形板式电阻器 (DRE-R)
Bar-Mount 圆形板式尺寸 (DRE-R)Bar-Mount 圆形板式尺寸 (DRE-R)
Bar-Mount 圆形板式尺寸 (DRE-R)Bar-Mount 圆形板式电阻器客制型
长度码 2 3 4 5 6 7 8
尺寸 mm inch mm inch mm inch mm inch mm inch mm inch mm inch
A 225.43 8.875 301.63 11.875 377.83 14.875 454.03 17.875 530.23 20.875 606.43 23.875 682.63 26.875
B 184.15 7.25 260.35 10.25 336.55 13.25 412.75 16.25 488.95 19.25 565.15 22.25 641.35 25.256

圆形板式额定电气规格 (DRE-R)

长度码 2 3 4 5 6 7 8
电流 (A) 电阻值 (Ω) at 40°C, 精度公差 (10%)
5.1 7.9 13.6 19.3 25.0 30.7 36.4 42.1
5.9 6.3 10.9 15.4 20.0 24.5 29.0 33.5
6.6 5.3 9.2 13.0 17.0 20.8 24.6 28.4
7.6 4.1 7.1 10.0 13.0 15.9 18.8 21.7
8.3 3.4 5.9 8.5 11.0 13.5 16.0 18.5
9.4 2.70 4.60 6.50 8.50 10.4 12.3 14.2
10.3 2.10 3.70 6.30 6.80 8.30 9.80 11.3
11.8 1.70 2.90 4.20 5.40 6.60 7.80 9.00
12.7 1.40 2.40 3.50 4.50 5.50 6.50 7.50
14.6 1.10 1.90 2.70 3.50 4.30 5.10 5.90
16.3 0.88 1.50 2.20 2.80 3.40 4.00 4.60
18.4 0.69 1.20 1.70 2.20 2.70 3.10 3.50
26 0.56 0.90 1.20 1.60 1.90 2.20 2.50
29 0.45 0.73 1.00 1.30 1.50 1.75 2.00
33 0.35 0.56 0.77 1.00 1.20 1.40 1.60
39 0.26 0.42 0.58 0.75 0.90 1.05 1.20
41 0.23 0.36 0.51 0.67 0.80 0.93 1.06
43 0.21 0.33 0.46 0.60 0.72 0.85 0.98
47 0.17 0.28 0.38 0.50 0.60 0.70 0.80
50 0.12 0.20 0.28 0.37 0.45 0.53 0.61
54 0.11 0.18 0.25 0.33 0.40 0.47 0.54
57 0.10 0.16 0.23 0.30 0.36 0.42 0.48
63 0.80 0.13 0.19 0.25 0.30 0.35 0.40
68 0.07 0.12 0.18 0.22 0.26 0.30 0.34
75 0.06 0.10 0.14 0.18 0.21 0.25 0.30
78 0.052 0.088 0.12 0.16 0.16 0.22 0.25
89 0.046 0.078 0.11 0.14 0.17 0.20 0.23
91 0.040 0.070 0.10 0.12 0.14 0.16 0.18
100 0.033 0.057 0.08 0.10 0.12 0.14 0.16
  • •功率: 变化。 •精度公差: ± 10 %.

圆形板式电气特性 (DRE)

测试项目 测试特性 测试条件
周围温度 (Ambient Temperature) 周围温度 (Ambient Temperature): -55°C ~350°C.
额定电流降低比率:
周围温度 (Ambient Temperature) 50°C, 额定电流降低比率至 95%;
周围温度 (Ambient Temperature) 75°C, 额定电流降低比率至 90%;
周围温度 (Ambient Temperature) 100°C, 额定电流降低比率至 85%;
周围温度 (Ambient Temperature) 350°C, 额定电流降低比率至 10%。
周围温度 40°C时, 额定电流为 100%。
额定电流及表面温升 (Continuous Current Ratings and Temperatures Rise) 375°C Max。 电阻的周围温度40°C, 表面温升达到375°C时, 所通过的电流即为额定电流。
(The rating of continuous current is based on a 375°C temperature rise at ambient temperatures of 40°C.)
阻值精度 (Resistance tolerance) 电阻值常规精度 ±10%(K); 如有特殊要求, 欢迎洽询, 最低可做至 ±3%。 JIS-C-5202 5-1
热冲击测试 (Thermal Shock) Δ≤±(2%R+0.1Ω) JIS-C-5202 7.3,
PR 室温 30分钟, -55°C 15分钟。
端子强度测试 (Terminal strength) Δ≤±(2%R+0.1Ω) JIS-C-5202 6.1, 45N, 30秒。
短时间过负载 (Short-term overload) Δ≤±(2%R+0.1Ω) JIS-C-5202 5.5, 10PR, 5秒。
  • •周围温度 (Ambient Temperature): 是指电阻安装于机箱内时, 电阻本体附近的温度, 并非机箱外的温度。
  • •电阻值和精度公差值须在室内室温(25°C)的环境下, 采用微电阻计量测。

圆形板式降功耗曲线 (DRE)

圆形板式降功耗曲线 (DRE)圆形板式降功耗曲线 (DRE)

Order Codes (DRE)

DRE 2 11 2R3 K G
品名
DRE
长度码
2
3
4
5
6
7
8
9
电流 (A)
11
12
18
21
24
27
29
35
...
电阻值
2R3 2.3Ω
R62 0.62Ω
R37 0.37Ω
阻值公差 (%)
K ±10%
支架配置
P 标准配置无支架
R Bar-Mount 棒杆支架
G1 标准托型支架
G2 2支托架组装,串联内含
G3 3支托架组装,串联内含
(3支以上,G4,G5...)
G2P 2支托架组装,并联选项
G3P 3支托架组装,并联选项
(3支以上,G4P,G5P...)
G2N 2支托架组装,单支独立选项
G3N 3支托架组装,单支独立选项
(3支以上,G4N,G5N...)
