玻璃釉膜高压棒状电阻

(RI80)

德键(RI80)玻璃釉膜高压棒状电阻,密蛇形转印图案设计能力,实现高电压高功率电阻器。

高压棒状玻璃釉膜电阻 (RI80) 系列
玻璃釉膜高压棒状电阻 - (RI80) 系列
图片浏览

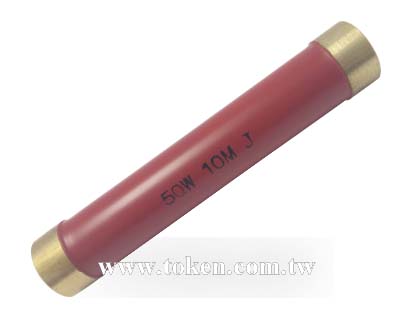

德键电子(RI80)高压电阻器是专门设计为一般用途的工业高压系统应用。德键的(RI80)采用特殊的厚膜金属釉膜电阻元件和蛇形图案设计 (Serpentine Pattern Design),提供理想的成本效益,稳定性高,精度精确,耐高电压的特点, 适用于多种测量,分压器电路和控制功能,交直流或脉冲电路,及高压电力电子设备。

RI80 精密高压电阻器系列,在高压环境中能够吸收大量能量,额定功率范围从 1W 到 300W,高阻值范围从 1 Megaohm 到 1000 Megaohm,并同时保持无感/低感和重负载特性。公差精度有 G( ±2%), J(±5%), K(±10%)可供选择,亦可提供客户自定义的设计和紧密公差要求。

采用特殊的陶瓷芯材料及最新的加工技术处理,德键控制非常严格生产制程,生产性能稳定的棒状玻璃釉膜高压电阻器,工作温度从 -55°C 至 +70°C。 高电压处理能力高达 35 千伏。德键的 RI80 这种独特的精密蛇形转印制程,提供多样化的尺寸,电极端口,及特殊电阻值。(RI80)非凡的稳定性能提高你高压系统的性能。

(RI80)系列如需高功率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊系列电阻,电邮或电洽我们此产品最新资讯。

特性 :

  1. 额定功率范围从 1W 到 300W。
  2. 最大工作电压从 10KV 到 35KV.
  3. 电阻公差精度有 G( ±2%), J(±5%), K(±10%).
  4. 温度系数范围从 200 ppm/°C 到 400 ppm/°C.
  5. 高阻值范围从 1 MΩ 到 1000 MΩ。

应用 :

  1. 冲击电压发生器。
  2. 电弧炉阻尼,能源研究。
  3. 脉冲调制器,雷达脉冲形成网络。
  4. 电容器的消弧电路,高电压缓冲电路。
  5. X-ray/显像设备,和 EMI/闪电抑制。

一般规格 & 尺寸 (单位: mm) (RI80)

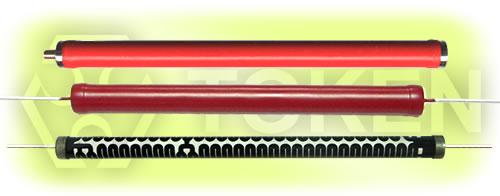

棒状玻璃釉膜 (RI80) 系列
棒状玻璃釉膜 - RI80 系列
棒状玻璃釉膜 (RI80) - 类型:a 尺寸图
棒状玻璃釉膜 (RI80) - 类型:a 尺寸图 (单位: mm)

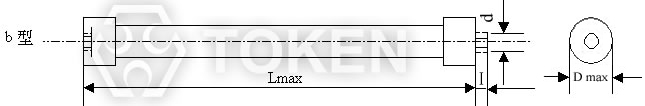

棒状玻璃釉膜 (RI80) - 类型:b 尺寸图
棒状玻璃釉膜 (RI80) - 类型:b 尺寸图(单位: mm)
棒状玻璃釉膜 (RI80) - 类型:c 尺寸图
棒状玻璃釉膜 (RI80) - 类型:c 尺寸图 (单位: mm)
型号 额定功率
(W)
结构型式 尺寸 (单位:mm) 阻值范围
(M Ω)
温度系数 (10-6/°C) 最大工作电压
(KV)
使用温度
(°C)
阻值公差
(%)
Lmax Dmax I D
RI80-1 1 a 30±2 9±1 30±3 0.7 10-1000 ≤200 10

-55°C

~

+70°C

G( ±2%)

J(±5%)

K(±10%)

RI80-2 2 a 50±2 9±1 30±3 0.7 10-1000 ≤200 15
RI80-3 3 a 65±2 9±1 30±3 0.7 10-1000 ≤200 15
RI80-5 5 a 100±2 9±1 30±3 1 10-1000 ≤300 25
RI80-10 10 b 147±2 11±1 6 M4 10-1000 ≤300 30
RI80-20 20 c 116±2 17±1     10-100 ≤400 30
RI80-25 25 c 116±2 19±1     10-100 ≤400 30
RI80-30 30 c 116±2 19±1     10-100 ≤400 30
RI80-50 50 c 116±2 21±1     10-100 ≤400 30
RI80-80 80 c 130±2 27±1     10-51 ≤400 30
RI80-100 100 c 160±2 27±1     10-51 ≤400 35
RI80-150 150 c 210±2 27±1     10-51 ≤400 35
RI80-200 200 c 260±2 27±1     10-51 ≤400 35
RI80-300 300 c 310±2 33±1     1-51 ≤400 35

备注 额定持续工作电压 (RCWV),应由公式计算 RCWV = 额定功率 × 电阻值 (Ω)
当 RCWV 大于规格的最大工作电压,RCWV = 规格的最大工作电压。

先进技术无感及玻璃釉膜的蛇形转印图案设计 (RI80)

 (RI80) 棒状玻璃釉膜蛇形图案设计

无电感量性能特点:

  1. RI80 无感设计,采用了玻璃釉膜蛇形电阻皮膜图样设计模式,电阻皮膜可设计为曲折线与通电电流方向相反,
    从而实现在整个电阻长度的最大电通量,及电感量中和互消。
  2. 这种高效率的无电感量设计,不会降额的任何电阻性能优势,非常适合要求高频率的产品应用。

蛇形图案丝印设计:

  1. RI80 型高压电阻器,精密结合德键的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺,将矽树脂涂层印刷到精密陶瓷基板上。
  2. 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,提供了一个完整高压无感电阻器的封装。
  3. 帽盖或引线脚焊接组装,压入电阻瓷棒两端,精加工电阻器,以提供坚固的终端电极连接。

料号标识 (RI80)

RI80 1W a 51M G
12345
型号
RI80
额定功率(W)
1W
2W
3W
5W
10W
结构型式
a Style
b Style
c Style
阻值 (Ω)
5M1 5.1MΩ
51M 51MΩ
510M 510MΩ
阻值公差 (%)
G ±2%
J ±5%
K ±10%
