片状厚膜分压电阻器

(HI83)

德键电子丝网印刷技术实现了卓越的精密度,片状厚膜分压电阻器。

片状厚膜分压电阻器 (HI83) 系列
片状厚膜分压电阻器 - HI83 系列

分压网络 (HI83) 是德键电子科技有限公司新一代厚膜无感片状分压电阻器,采取高品质氧化钌电阻材料以 96% 氧化铝陶瓷做基体,低温度系数,高导热性,体积小,可靠性高。可客制化引脚导线端子或无引线导电垫。

德键片状厚膜分压电阻器 (HI83) 为广泛的电阻值范围提供稳定的性能,电压额定值高达 35K。最大分压比 1000:1 ( 分压比大于 1000:1 ,如 2000:1,4000:1,及 5000:1 可应要求提供),最小分压比为 40:1。

分压器 (HI83) 的低温度系数可用于高稳定性电路应用。节省空间的平面封装为传统的高压电阻提供了替代方案。主要应用于精密仪表,驱动电路,电源,变压器,高压电力设备,和任何需要在高电压环境中操作的电器等领域。

片状厚膜分压器 (HI83) 的主要构成:端子连接导体和氧化钌电阻材料以无感图案印刷到 96% 氧化铝基底的表面上。然后应用丝网印刷保护,然后连接端子。磷青铜焊料涂覆于引线框架终端焊接,浸入 SnAgCu 中,符合以下 IEC 可焊性要求。

德键 (HI83) 片状厚膜精密分压器,符合 RoHS 和无铅标准,提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 片状厚膜分压电阻器 (HI83)

应用注意事项 :

  1. 由于可能出现在端子和任何相邻金属部件之间的高电压,片状厚膜分压电阻器应安装在与其他导体有足够的距离。
  2. 对于一些超高压应用,需要将组分浸入油或 SF6 气体中或将其置于无空隙的矽氧烷化合物中以减少电晕或表面电弧。 丝网印刷保护适用于这些应用。
  3. 片状厚膜分压电阻器由高值 R1 和低值 R2 组成。 分压电阻器的分压比 Ratio = R2 : (R1 + R2)。

特性 :

  1. 高精度。无感设计。
  2. 高耐压。阻值范围宽。
  3. 定制设计服务。符合 RoHS 标准。

应用 :

  1. 脉冲调制器,雷达脉冲形成网络。
  2. X-ray/显像设备,和 EMI 闪电抑制。
  3. 电容器的消弧电路,高电压缓冲电路。
  4. 冲击电压发生器。电弧炉阻尼,能源研究。

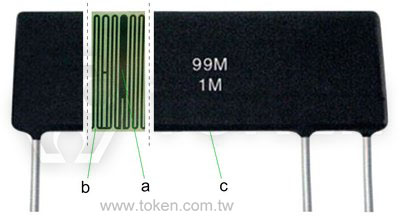

片状厚膜分压器 (HI83) - 组件构成

棒状高压电阻 (HI83) 系列
膜材质 (a) 钌系浆料
基材 (b) 95%三氧化二铝
包封材质 (c) 高温硅树脂

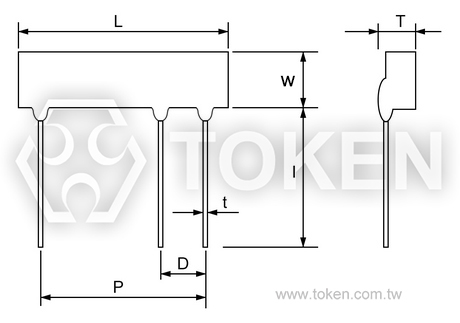

片状分压电阻器 (HI83) - 尺寸规格 (单位: mm)

尺寸规格片状分压电阻器 (HI83) 系列
尺寸规格片状分压电阻器 - HI83 系列
分压网络电阻(HI83) 系列
型号 额定功率 (W) 最大工作电压 (KV) L ±0.5 mm W ±0.5 mm D ±0.5 mm I ±1 mm T ±0.5 mm t ±0.05 mm
HI83-04 1/4W 10 25 5 4 20 2 0.6
HI83-02 1/2W 15 35 5 5 20 2 0.6
HI83-10 1W 15 38 8 6 20 2 0.6
HI83-20 2W 20 45 10 6 20 2 0.6
HI83-30 3W 25 60 10 8 40 3.5 1
HI83-50 5W 30 80 20 10 40 3.5 1

电气规格 - (HI83)

型号 HI83-04 HI83-02 HI83-10 HI83-20 HI83-30 HI83-50
额定功率 @70°C (W) 1/4W 1/2W 1W 2W 3W 5W
元器件置于空气中,电压受限于直流或交流 pk (kv) 6KV 10KV 15KV 15KV 20KV 25KV
电阻值 (Ω) 10K – 1G 50K – 1G 100K – 1G 100K – 1G 100K – 1G 100K – 1G
精度公差 (%) 1, 5
分压比公差 (%) 0.25, 0.5, 1
TCR (20°C to 70°C) (ppm/°C) 50, 100
Tracking TCR (20°C to 70°C) (ppm/°C) 25, 50
阻值公称标准值 E24 系列 (R1 + R2) 和 R2
环境温度范围 (°C) -55 to +125
绝缘电阻 @500V (Ω) >10G
绝缘强度 (V) >1000

测试规格 (HI83)

测试项目 条件 规格
温度冲击 -65°C ~ 155°C 5 次循环。 ΔR ≤ ±(0.2%R + 0.01Ω )
短时间过负载超载 5 倍额定功率,但不超过最大连续工作电压的 1.5 倍,连续 5 秒钟。 ΔR ≤ ±(0.2%R + 0.01Ω )
负载寿命 额定功率下 1000 小时。 ΔR ≤ ±(0.5%R + 0.01Ω )
稳态湿热 40°C,RH≥95%,240 小时。 ΔR ≤ ±(0.4%R + 0.01Ω )

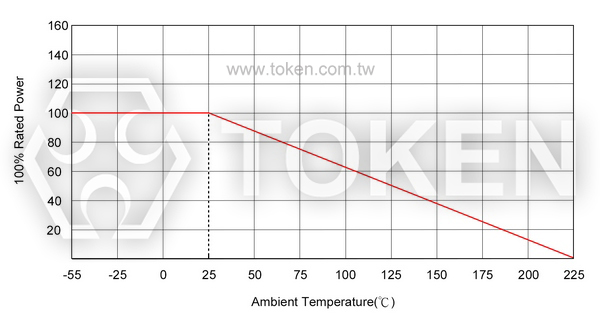

降功耗曲线

降功耗曲线

HI83 无感及玻璃釉膜的蛇形转印图案设计 - 先进技术

 (HI83) 棒状玻璃釉膜蛇形图案设计

无电感量性能特点:

  1. HI83 无感设计,采用了玻璃釉膜蛇形电阻皮膜图样设计模式,电阻皮膜可设计为曲折线与通电电流方向相反,
    从而实现在整个电阻长度的最大电通量,及电感量中和互消。
  2. 这种高效率的无电感量设计,不会降额的任何电阻性能优势,非常适合要求高频率的产品应用。

蛇形图案丝印设计:

  1. HI83 型高压电阻器,精密结合德键的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺,将矽树脂涂层印刷到精密陶瓷基板上。
  2. 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,提供了一个完整高压无感电阻器的封装。
  3. 帽盖或引线脚焊接组装,压入电阻瓷棒两端,精加工电阻器,以提供坚固的终端电极连接。

厚膜分压器 (HI83) - 料号标识

示例:
HI83-20 的分压比为 1:1000,R1 = 99.9MΩ ,R2 = 100KΩ (总 R1 + R2 = 100MΩ),
绝对 TCR 50ppm/°C, 相对 TCR 25ppm/°C,绝对公差 1% 和相对公差 0.5%。

HI83 20 C2C3 100M 100K FD
123456
型号
HI83
Size
04 1/4W
02 1/2W
10 1W
20 20W
30 30W
50 5W
TCR (ppm/°C)
C1C2 绝对 TCR 100ppm
相对 TCR 50ppm
C1C3 绝对 TCR100ppm
相对 TCR 25ppm
C2C3 绝对 50ppm
相对 TCR 25ppm
R1 + R2 (Ω)
100M 99MΩ + 1MΩ
100M 99.9MΩ + 100KΩ
150M 148.5MΩ + 1.5MΩ
R2 (Ω)
1M 1MΩ
100K 100KΩ
1M5 1.5MΩ
阻值公差 (%)
JF 绝对 5%
相对 1%
FD 绝对 1%
相对 0.5%
FC 绝对 1%
相对 0.25%
