大功率 高压精密 高阻电阻器 (HI82) RoHS 符合

片式引脚型超精密高压电阻器 (HI82) 产品简介

25ppm温度系数、0.25%精密度、10TΩ高阻,(HI82)提升了高压电阻性能和品质的新标准。

< >
  • 片式引脚型超精密高压电阻器 - HI82 系列

在高性能的高压应用中,常需使用大功率、长期稳定性、低温度系数的精密高值电阻器。德键推出了立式引脚型 (HI82) 使精密高值电阻和高压电阻器,上升到一种新的性能和品质水准以满足这些需求。

德键独有的精密全膜及蛇形转印图案 (Serpentine Pattern Design) 设计能力,采用独特的高速细线厚膜配浆系统,开发了一系列具备优异性能的高压应用电阻产品,特别是在较小的尺寸和更高的电阻值元件。通过采用合金钌浆膜材料,和 95% 高含铝量的陶瓷芯材料。德键能够控制非常精确的精密度的制造,稳定重要的高压工作温度范围的性能参数。(HI82) 厚膜电阻结合封闭式轨迹设计,具有低电流杂讯、线性电流电压、低 TCR、耐高温、耐久性、阻值范围宽广、长期稳定性、及低成本的优势。

细纹蛇形图案允许顶帽段用于镭射修整。这样的调整功能显示了比传统的全面进给法的 post-trim 更强的稳定性,允许调整到 0.1% 的阻值精度。 当然,蛇形图案保留了与常规设计的无感特征。所有这些性能改进都在径向片式,蛇形环绕格式中得到了令人信服的证明。 一种新型的精密高压高阻电阻器已成为可用,它具有更高的额定电压。此外, 许多其他重要的特征也得到了加强。 所有这些进展开辟了新的医学高压应用领域,如电子电路位于磁共振 (MRI) 和电脑断层扫描 (CT)。

德键 (HI82) 超精密高压电阻器,符合 RoHS 和无铅标准,提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 片式引脚型超精密高压电阻器 (HI82)

(HI82) 家族成员 :
  1. (HI82D) 高阻、高压、超精密电阻器系列,阻值范围从 1MΩ 高至 10TΩ,精度公差从 30% 紧缩至 0.25% ,额定功率有 1W/1.2W/3W 可选择。
  2. (HI82H) 常规型高压精密兆欧电阻器系列,多档位精密度 1%/2%/5%/10%/20%/30%/50%,四种额定功率 0.5W/0.7/1W/2W 可选择,阻值从 1MΩ 至 1TΩ。
  3. (HI82T) 大功率高压电阻器系列,最大工作电压高达 35KV,30W 大额定功率低至 0.125W,阻值范围从 1Ω 高至 500MΩ,公差范围 0.5% 到 5%。

特性 :
  1. 高压高阻电阻,阻值可达 10TΩ。
  2. 厚膜、无感、功率大、耐湿、耐热、耐高压。
  3. 有机矽涂层保护。极佳低温度系数、及低电压系数。
应用 :
  1. 电压冲击发生器、脉冲调制器、电弧炉阻尼、能源研究。
  2. 脉冲雷达网络、电容消弧电路,缓冲高电压电路。
  3. X-ray/显像仪器,和 EMI/闪电抑制。

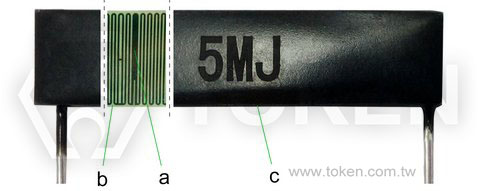

径向引线 片状 厚膜高压电阻器 - 组件构成

径向引线 片状 厚膜高压电阻器 系列
膜材质 (a) 钌系浆料
基材 (b) 95%三氧化二铝
包封材质 (c) 高温硅树脂

高压片状 径向引线 厚膜电阻器 - 尺寸规格 (单位: mm)

高压片状 径向引线 厚膜电阻器 尺寸规格 (HI82)系列高压片状 径向引线 厚膜电阻器 尺寸规格 (HI82)系列
HI82D 高压超精密高阻电阻器
型号 L ±1mm H ±1mm T ±0.5mm P ±2mm I ±3mm d ±0.1mm
HI82D-1W 30.0 6.0 1.4 27.5 20 0.4
HI82D-1BW 40.0 6.0 1.4 37.8 20 0.4
HI82D-3W 50.0 12.5 1.4 47.8 20 0.4
注:
  • L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
  • P = 标准引线间距 ( 通过弯度可达到其他跨距 )。

HI82H 常规型高压精密兆欧电阻器
型号 L ±1mm H ±1mm T ±0.5mm P ±2mm I ±3mm d ±0.1mm
HI82H-05W 3.2 2.5 0.9 2.0 20 0.4
HI82H-07W 3.8 5.0 1.0 2.5 20 0.4
HI82H-1W 6.3 3.5 1.0 5.5 20 0.4
HI82H-2W 10.2 5.1 1.0 9.5 20 0.4
注:
  • L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
  • P = 标准引线间距 ( 通过弯度可达到其他跨距 )。

HI82T 大功率高压电阻器
型号 L ± 1mm H ± 1mm T ± 0.5mm P ± 2mm I ± 3mm d ± 0.1mm
HI82T-0125W 8 3.5 2 5.7 10 0.6
HI82T-025W 10 5 2 7.7 10 0.6
HI82T-04W 25 5 2 22.5 20 0.6
HI82T-05W 35 5 2 32 20 0.6
HI82T-1W 30 8 2 27 20 0.6
HI82T-2SW 25 10 2 22 20 0.6
HI82T-2NW 22 18 2 19 20 0.6
HI82T-2BW 45 10 3 41.5 20 0.8
HI82T-3W 60 10 3 56.5 20 0.8
HI82T-5W 80 20 4 76.5 40 1.0
HI82T-10W 97 23 4 93.5 40 1.0
HI82T-20W 100 35 4 96.5 40 1.0
HI82T-30W 100 48 4 96.5 40 1.0
注:
  • L = 长度,H = 宽度,T = 厚度,I = 引线长度,d = 引线直径。
  • P = 标准引线间距 ( 通过弯度可达到其他跨距 )。

技术参数 超精密高压高阻电阻器 - (HI82D)

型号 额定功率 P70(W) 最大工作电压 (V) 阻值范围 (Ω) 公差 (%) 温度系数(1) (ppm/°C) 电压系数(2) (ppm/V)
HI82D-1W 1.0 10KV 1M - 100M 0.25/0.5/5/10 25/50/100 2ppm/V
100M - 1G 1/2/5/10/20 50/100/250 5ppm/V
1G - 100G 5/10/20/30 250/500 20ppm/V
100G - 1T 5/10/20/30 500/1000 100ppm/V
HI82D-1BW 1.2 20KV 1M - 100M 0.25/0.5/5/10 25/50/100 1ppm/V
100M - 1G 1/2/5/10/20 50/100/250 2ppm/V
1G - 100G 5/10/20/30 250/500 10ppm/V
100G - 1T 5/10/20/30 500/1000 50ppm/V
HI82D-3W 3.0 30KV 1M - 100M 0.25/0.5/5/10 25/50/100 1ppm/V
100M - 1G 1/2/5/10/20 25/50/100 1ppm/V
1G - 100G 5/10/20/30 100/250 5ppm/V
100G - 1T 5/10/20/30 250/500 25ppm/V
1T - 10T 10/20/30 500/1000 100ppm/V
注:
  • (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C; (2) 电压系数在 10V 和 100V 之间测量。
  • 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
  • 规格外参数,可洽德键。

特性参数 超精密高压高阻

项目 特性
连续工作电压    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
测量电压    Measuring Voltage 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。
温度系数 ppm/°C    TCR ppm/°C 温度范围 +25°C~+125°C
温度系数 TCR 25/50
1G 阻值以上: +25°C~+85°C
工作温度范围    Operating Temperature Range -55°C ~ +125°C
气候类型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
湿度/接触保护    Humidity-/Contact Protection 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁;
不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。
稳定性: 储存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤10G >10G
<1% <2%
最大电压稳定性: 最大电压/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤10G >10G
<1% <2%

技术参数 常规型 精密高压兆欧电阻器 - (HI82H)

型号 额定功率 P70(W) 最大工作电压 (V) 阻值范围 (Ω) 公差 (%) 温度系数(1) (ppm/°C) 电压系数(2) (ppm/V)
刻槽 未刻槽
HI82H-05W 0.5 300 1000 1M - 100M 1/2/5/10 TC25/50/100 <50ppm/V
>100M - 500M 2/5/10/20 TC50/100/250 <100ppm/V
>500M - 1G 5/10/20 TC100/250 <100ppm/V
>1G - 10G 5/10/20/30 TC250/500 <500ppm/V
>10G - 100G 5/10/20/30 TC500/1000 <1000ppm/V
>100G - 1T - - -
HI82H-07W 0.7 300 500 1M - 100M 2/5/10 TC50/100 <50ppm/V
>100M - 500M 5/10/20 TC100/250 <100ppm/V
>500M - 1G 5/10/20 TC100/250 <100ppm/V
>1G - 10G 10/20/30 TC250/500 <500ppm/V
>10G - 100G 10/20/30 TC500/1000 <1000ppm/V
>100G - 1T - - -
HI82H-1W 1.0 1200 2500 1M - 100M 1/.../10 TC25/50/100 <10ppm/V
>100M - 500M 1/2/5/10/20 TC25/50/100 <25ppm/V
>500M - 1G 1/2/5/10/20 TC100/250 <25ppm/V
>1G - 10G 2/5/10/20 TC100/250 <100ppm/V
>10G - 100G 5/10/20/30 TC250/500 <250ppm/V
>100G - 1T 10/20/30/50 TC500/1000 <500ppm/V
HI82H-2W 2.0 4000 6000 1M - 100M 1/.../10 TC25/50/100 <5ppm/V
>100M - 500M 1/2/5/10/20 TC25/50/100 <10ppm/V
>500M - 1G 1/2/5/10/20 TC25/50/100 <10ppm/V
>1G - 10G 2/5/10/20 TC50/100 <25ppm/V
>10G - 100G 5/10/20/30 TC100/250 <100ppm/V
>100G - 1T 5/10/20/30 TC250/500 <250ppm/V
注:
  • (1) 温度系数 25/50: 温度范围 +25°C ~ +85°C; (2) 电压系数在 10V 和 100V 之间测量。
  • 工作电压 = √ ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
  • 规格外参数,可洽德键。

特性参数 常规型 精密高压兆欧电阻器

项目 特性
连续工作电压    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
测量电压    Measuring Voltage 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。
温度系数 ppm/°C    TCR ppm/°C 温度范围 +25°C~+125°C
温度系数 TCR 25/50
1G 阻值以上: +25°C~+85°C
工作温度范围    Operating Temperature Range -55°C ~ +125°C
气候类型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
湿度/接触保护    Humidity-/Contact Protection 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁;
不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。
稳定性: 储存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤1G ≤10G >10G
<1% <2% <5%
最大电压稳定性: 最大电压/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤1G ≤10G >10G
<0.5% <1% <2%

主要技术参数 高压大功率电阻器 - (HI82T)

料号 额定功率 P75(W) 最大工作电压 (KV) 阻值范围 (Ω) 公差 (%) 温度系数
HI82T-0125W 1/8W 2KV 1 ~ 500M ±0.5% ~ ±5% ±100ppm/°C
HI82T-025W 1/4W 4KV 1 ~ 500M
HI82T-04W 2/5W 10KV 1 ~ 500M
HI82T-05W 1/2W 15KV 1 ~ 500M
HI82T-1W 1W 15KV 1 ~ 500M
HI82T-2SW 2W 20KV 1 ~ 500M
HI82T-2NW 2W 20KV 1 ~ 500M
HI82T-2BW 2W 20KV 1 ~ 500M
HI82T-3W 3W 25KV 1 ~ 500M
HI82T-5W 5W 30KV 1 ~ 500M
HI82T-10W 10W 35KV 1 ~ 500M
HI82T-20W 20W 35KV 1 ~ 500M
HI82T-30W 30W 35KV 1 ~ 500M
注:
  • 温度系数 @25°C (25°C ~ +105°C)。 温度系数: ±15ppm/°C 应要求。
  • 工作电压 = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
  • 规格外参数,可洽德键。

特性参数 高压大功率电阻器

项目 特性
连续工作电压    Continuous Operating Voltage V = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
测量电压    Measuring Voltage 标准测量电压为 10V (50V 为阻值 >1GΩ)。 可根据要求提供不同的电压。
温度系数 ppm/°C    TCR ppm/°C 温度范围 +25°C~+105°C
温度系数 TCR 25/50
1G 阻值以上: +25°C~+105°C
工作温度范围    Operating Temperature Range -55°C ~ +225°C
气候类型 EN 60068-1    Climatic Category to EN 60068-1 55/125/56
绝缘耐压    Insulation withstand voltage 1000VDC
绝缘电阻    Insulation resistance ≥ 10GΩ
湿度/接触保护    Humidity-/Contact Protection 漆涂层。 耐大多数溶剂。异丙醇 (Isopropyl alcohol) 推荐用于清洁;
不要使用丙酮或二氯甲烷。避免机械应力施加于涂层。
稳定性: 储存 125°C/1000Hrs.    Stability: Storage 125°C/1000Hrs. ≤1G ≤10G >10G
<1% <2% <5%
最大电压稳定性: 最大电压/1000Hrs.    Stability at Max. voltage/1000Hrs. ≤1G ≤10G >10G
<0.5% <1% <2%

降功耗曲线图 - (HI82D & HI82H)

降功耗曲线

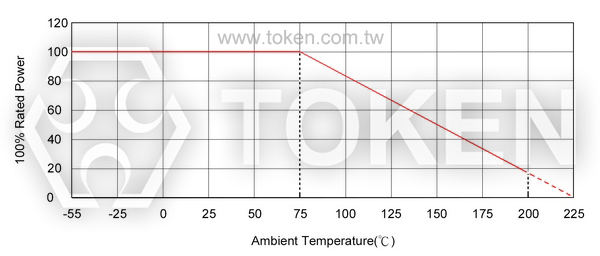

降功耗曲线图 - (HI82T)

降功耗曲线

HI82 先进无感及钌膜的蛇形转印图案设计技术 - 先进材料技术

 (HI82) 棒状玻璃釉膜蛇形图案设计
无电感量性能特点:
  1. HI82 无感设计,采用全膜或蛇形电阻钌膜模式。全膜模式应用于较低阻值,
    而蛇形膜模则应用于较高的阻值。蛇形膜模提供曲折线进行相反方向的电流,
    从而达到在整个电阻长度通量场的最大中和。
  2. 这种高效的无感结构,不会降低任何额定的性能优势,
    对于需要高频率应用设计是非常理想的电阻器件。
蛇形图案丝印设计:
  1. HI82 精密功率高压电阻器结合德键电子先进的无感蛇形图案,
    及厚膜高通量丝网印刷矽胶涂层技术。
  2. 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,
    提供了一个完整高压无感电阻器的封装。
  3. 两端端子和引线焊压在电阻芯片上,提供坚固电阻器的端子附件。

片式厚膜 高压超精密高阻电阻器 (HI82D) - 料号标识

HI82D 1W 1G F E
型号
HI82D
额定功率 (W)
1W 1.0W
1BW 1.2W
3W 3.0W
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
阻值公差 (%)
C ±0.25%
D ±0.5%
F ±1%
J ±5%
K ±10%
M ±20%
N ±30%
温度系数 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C

径向引线 常规型 精密兆欧高压电阻器 (HI82H) - 料号标识

HI82H 2W 1G F E
型号
HI82H
额定功率 (W)
05W 0.5W
07W 0.7W
1W 1.0W
2W 2.0W
阻值 (Ω)
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
1T 1TΩ
阻值公差 (%)
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
N ±30%
温度系数 (ppm/°C)
C ±25ppm/°C
D ±50ppm/°C
E ±100ppm/°C
L ±250ppm/°C
I ±500ppm/°C
R ±1000ppm/°C

片状厚膜 高压大功率电阻器 (HI82T) - 料号标识

HI82T 30W 500M F E
型号
HI82T
额定功率 (W)
0125W 1/8W
04W 2/5W
2BW 2W
10W 10W
30W 30W
阻值 (Ω)
10 10Ω
1M1 1.1MΩ
110M 110MΩ
500M 500MΩ
阻值公差 (%)
D ±0.5%
F ±1%
J ±5%
温度系数 (ppm/°C)
E ±100ppm/°C
C5 ±15ppm/°C

注: 如果没有提供温度系数和测量电压的要求,(HI82D)、(HI82H) 和 (HI82T) 则依标准值的最大值供货,测量电压为10V。
