棒状超精密大功率高压电阻器

(HI80)

高压电阻(HI80)采用高压钌材料,扩展超精密大功率高电压应用要求,精密度达 0.1%,功率突破 300W。

超精密大功率棒状高压电阻器 (HI80) 系列
超精密大功率棒状高压电阻器 - HI80 系列

德键电子超精密大功率高电压电阻器 (HI80) 家族系列,采用超细高压钌材料,95% 三氧化二铝陶瓷棒,厚膜无感蛇形图案 (Serpentine Pattern Design) 或全膜设计,精密度可收窄至 ±0.1%,功率突破 300W, 耐热、耐湿、耐电脉冲,长期工作性能稳定可靠,是专门为精密工业设计的高压系统应用。

(HI80) 家族系列由三大系列高压电阻组成:超精密型高压电阻 (HI80T),常规型高压电阻 (HI80D),大功率型高压电阻 (HI80P)。

超精密高压电阻 (HI80T) 温度系数最低可达 15ppm (25°C ~105°C),标准温度系数为 25ppm,精度公差有 B( ±0.1%)、D(±0.5%)、F(±1%),阻值范围 1 ~ 500MΩ,额定功率 0.8W ~ 6W 可供选择。

常规型高压电阻 (HI80D) 有宽广的阻值范围 200Ω ~ 10GΩ,额定功率 2.5W ~ 20W,精度公差 F(±1%)、J(±5%)、K( ±10%),温度系数最低可达 50ppm (25°C ~105°C),标准温度系数为 100ppm。

大功率高压电阻 (HI80P) 有高额定功率 20W ~ 300W,阻值范围 1Ω ~ 1GΩ,精度公差 D(±0.5%)、F(±1%)、J(±5%)、K( ±10%),温度系数最低可达 25ppm (25°C ~105°C),标准温度系数为 50ppm。

德键厚膜无感高压电阻元件 (HI80) 具有高稳定性,高精确性,大功率,耐高电压等特点,在高压环境中能够吸收大量的能量, 适用于多种测量,分压器电路和控制功能,交直流或脉冲电路,及高压电力电子设备。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 棒状超精密大功率高压电阻器 (HI80)

特性 :

  1. 厚膜无感设计。
  2. 阻值范围宽。
  3. 底温度系数、高精度。
  4. 耐湿、耐热、耐电脉冲。
  5. 长期工作性能稳定可靠。

应用 :

  1. 冲击电压发生器。
  2. 电弧炉阻尼,能源研究。
  3. 脉冲调制器,雷达脉冲形成网络。
  4. 电容器的消弧电路,高电压缓冲电路。
  5. X-ray/显像设备,和 EMI/闪电抑制。

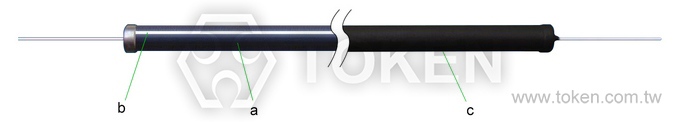

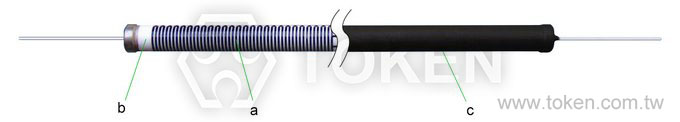

棒状高压电阻 (HI80D & HI80T) - 组件构成

棒状高压电阻 (HI80D & HI80T) 系列
膜材质 (a) 钌系浆料
基材 (b) 95%三氧化二铝
包封材质 (c) 高温硅树脂

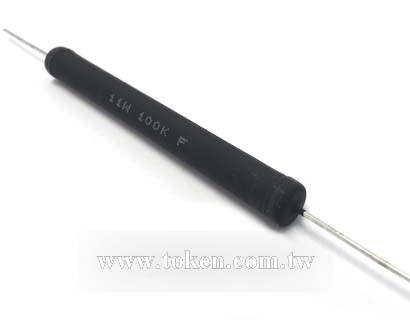

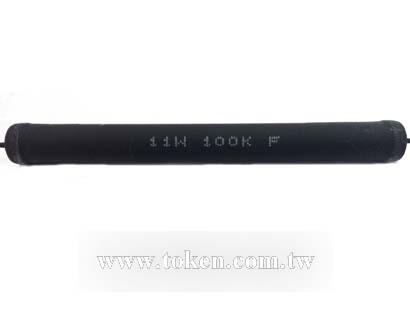

棒状常规型高压电阻 (HI80D) - 规格表 (单位: mm)

棒状常规型高压电阻 HI80D 涂装示意图

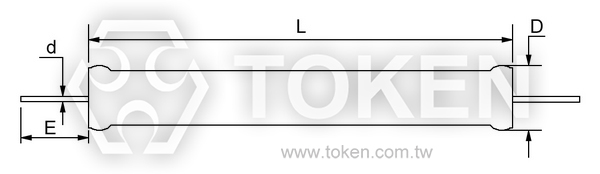

棒状常规型高压电阻 HI80D 涂装尺寸示意图
型号 额定功率 (W)
环境温度 (75°C)
最大工作电压 (KV) 阻值范围 (Ω) 外型尺寸 (mm)
Min. Max. L ±0.5mm E ±3mm D ±0.5mm d ±0.1mm
HI80D-20 2.5 4.8 200 1G 20 28 8.0 1.0
HI80D-26 3.7 6.4 250 1G 27 28 8.0 1.0
HI80D-32 4.5 8.0 300 1.5G 33 28 8.0 1.0
HI80D-39 5.2 12.8 400 1.5G 39 28 8.0 1.0
HI80D-52 7.5 16 500 2.5G 52 28 8.0 1.0
HI80D-78 11 24 900 4G 78 28 8.0 1.0
HI80D-103 12 32 1K2 6G 103 28 8.0 1.0
HI80D-124 15 40 1K5 8G 124 28 8.0 1.0
HI80D-154 20 45 2K 10G 154 28 8.0 1.0

棒状超精密型高压电阻 (HI80T) - 规格表 (单位: mm)

超精密型高压电阻 HI80T 未涂装示意图
超精密型高压电阻 HI80T 未涂装尺寸示意图
型号 额定功率 (W) 最大工作电压 (KV) 阻值范围 (Ω) L ±0.5mm D ±0.5mm d ±0.1mm
HI80T-20 0.8 3 1 ~ 500M 20 8 1
HI80T-26 1.0 4 1 ~ 500M 27 8 1
HI80T-32 1.2 5 1 ~ 500M 33 8 1
HI80T-39 1.5 6 1 ~ 500M 39 8 1
HI80T-52 2 10 1 ~ 500M 52 8 1
HI80T-78 3 15 1 ~ 500M 78 8 1
HI80T-103 4 20 1 ~ 500M 103 8 1
HI80T-124 5 25 1 ~ 500M 124 8 1
HI80T-154 6 30 1 ~ 500M 154 8 1

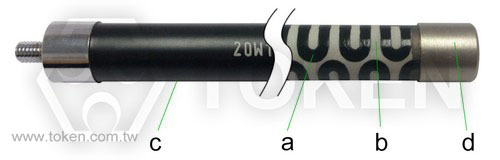

棒状大功率高压电阻 (HI80P) - 组件构成

棒状大功率型高压电阻 (HI80P) 系列
膜材质 (a) 钌系浆料
基材 (b) 95%三氧化二铝
包封材质 (c) 高温硅树脂
帽盖 (d) 镀镍铜帽

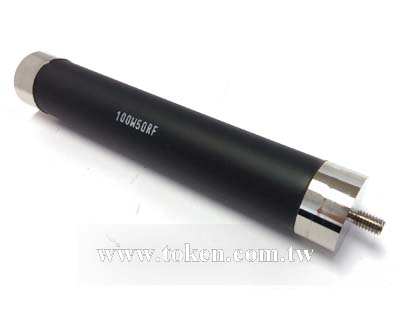

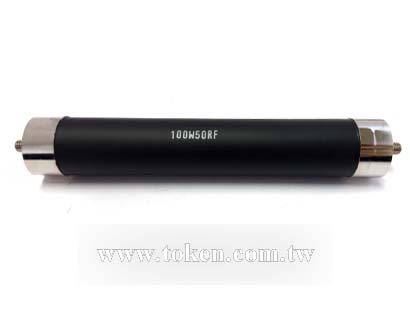

大功率棒状高压电阻 (HI80P) - 规格表 (单位: mm)

大功率棒状高压电阻 (HI80P) 系列

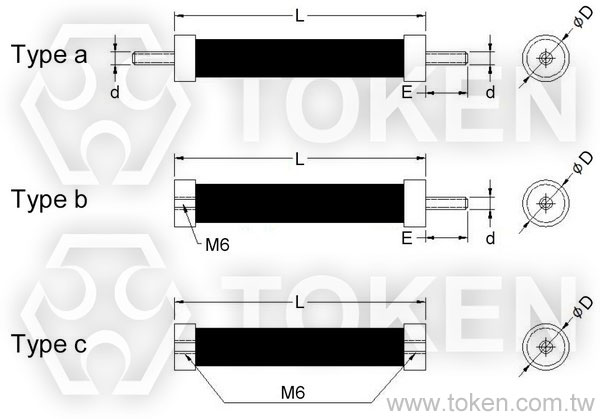

大功率棒状高压电阻 HI80P 尺寸图
型号 额定功率 (W) 最大工作电压 (KV) 阻值范围 (Ω) L ±1mm E ±1mm D ±0.5mm d ±0.01mm
HI80P-20 20 30 1 ~ 1G 116 10 17 M6
HI80P-30 30 30 1 ~ 1G 116 10 19 M6
HI80P-50 50 30 1 ~ 1G 116 10 21 M6
HI80P-80 80 30 1 ~ 1G 130 10 28 M6
HI80P-100 100 35 1 ~ 1G 160 10 28 M6
HI80P-150 150 60 1 ~ 1G 210 10 28 M6
HI80P-200 200 60 1 ~ 1G 260 10 28 M6
HI80P-300 300 80 1 ~ 1G 310 10 33 M6

主要技术参数 - (HI80)

料号 阻值范围 (Ω) 公差 (%) 温度系数 @25°C (-55°C ~ +105°C) 绝缘耐压 绝缘电阻 工作温度范围
HI80D 1 ~ 10G ±1% ~ ±10% 100ppm/°C,±50ppm/°C(应要求) 1000VDC ≥ 10GΩ -55°C ~ +225°C
HI80P 1 ~ 1G ±0.5% ~ ±10% ±50ppm/°C,±25ppm/°C(应要求)
HI80T 1 ~ 500M ±0.1% ~ ±1% ±25ppm/°C,±15ppm/°C(应要求)

检验项目

检验项目 检验方法 性能要求
过载 5 倍额定功率,但不能超过最大连续工作电压的 1.5 倍,5 秒钟 ΔR ≤ ±(0.2%R + 0.01Ω)
寿命 额定功率下 1000 小时 ΔR ≤ ±(0.5%R + 0.01Ω)
稳态湿热 40°C, RH ≥ 95%, 240h ΔR ≤ ±(0.4%R + 0.01Ω)
温度冲击 -65°C ~ 155°C, 5 次循环 ΔR ≤ ±(0.2%R + 0.01Ω)

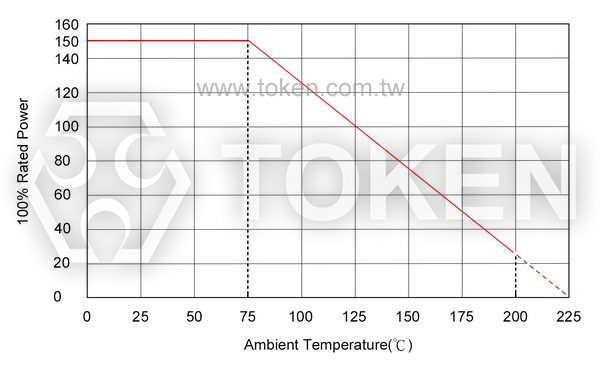

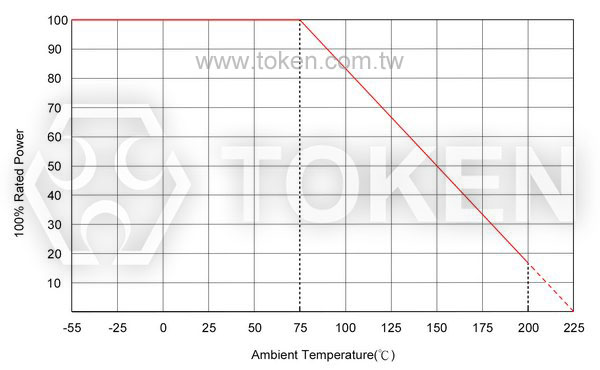

降功耗曲线图 - (HI80)

降功耗曲线

HI80 先进无感及钌膜的蛇形转印图案设计技术 - 先进技术材料

 (HI80) 棒状玻璃釉膜蛇形图案设计

无电感量性能特点:

  1. HI80 无感设计,采用全膜或蛇形电阻钌膜模式。全膜模式应用于较低阻值,
    而蛇形膜模则应用于较高的阻值。蛇形膜模提供曲折线进行相反方向的电流,
    从而达到在整个电阻长度通量场的最大中和。
  2. 这种高效的无感结构,不会降低任何额定的性能优势,
    对于需要高频率应用设计是非常理想的电阻器件。

蛇形图案丝网印刷设计:

  1. HI80 精密功率高压电阻器结合德键电子先进的无感蛇形图案,
    及厚膜高通量丝网印刷矽胶涂层技术。
  2. 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,
    提供了一个完整高压无感电阻器的封装。
  3. 两端端子和引线焊压在电阻芯片上,提供坚固电阻器的端子附件。

棒状常规型高压电阻 (HI80D) - 料号标识

HI80D 103 1G F
1234
型号
HI80D
额定功率(W)
20 2.5W
26 3.7W
39 5.2W
103 12W
154 20W
阻值 (Ω)
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
110M 110MΩ
1G5 1.5GΩ
10G 10GΩ
阻值公差 (%)
F ±1%
J ±5%
K ±10%

棒状大功率型高压电阻 (HI80P) - 料号标识

HI80P 300 a 1G F
12345
型号
HI80P
额定功率(W)
20 20W
30 30W
150 150W
300 300W
样式
a
b
c
阻值 (Ω)
10 10Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
110M 110MΩ
1G 1GΩ
阻值公差 (%)
D ±0.5%
F ±1%
J ±5%
K ±10%

棒状超精密型高压电阻 (HI80T) - 料号标识

HI80T 32 500M B
1234
型号
HI80T
额定功率(W)
20 0.8W
32 1.2W
52 2W
154 6W
阻值 (Ω)
10 10Ω
1K1 1.1KΩ
110K 110KΩ
1M1 1.1MΩ
500M 500MΩ
阻值公差 (%)
B ±0.1%
D ±0.5%
F ±1%
