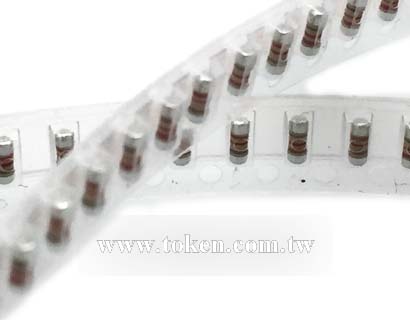

表面贴装碳膜晶圆电阻器 (RDM)

无引线 碳膜晶圆电阻器 - (RDM) 产品简介

德键碳膜晶圆电阻(RDM),是您最经济的选择。

< >
  • 碳膜晶圆电阻器 - RDM 系列
  • Carbon Film MELF - RDM series

晶圆电阻 MELF Resistor 又可称为圆柱型电阻、无脚电阻、或无引线电阻,主要用于表面贴装加工程序。晶圆电阻在功能上,机械结构上,电气特性上,安全性上,明显优于贴片(晶片)电阻,且杂音比厚膜晶片电阻器更低,电极强度高于晶片电阻器。

德键的商业用级低功耗碳膜无引线型电阻器 RDM,为不需要浪涌保护或精度公差的应用提供高品质、高性能、经济型的选择。

为设计工程师提供了一款经济型、高性能的晶圆功率电阻,德键的表面贴装型、商业等级、低功耗、碳膜电阻器 RDM 系列。指定的 RDM 晶圆系列,其均匀的表面涂层,提供了高品质、高性能的特性,常被应用于不需要过载保护,或要求精度的电子产品。

商业级的碳膜晶圆电阻器具有高阻燃性,是理想的消费电子和电器设备应用。德键 RDM 无引线系列电阻,提供额定功率低于 1W,阻值范围宽广,提供高品质性能的一般用途应用。RDM 系列适用于一般用途的应用,包括电气设备,小家电和消费电子产品,如电视机和其它大批量产品。

碳膜晶圆 RDM 系列的额定功率 0.125 到 1W, 阻值范围 1 Ω 到 1M Ω。标准公差有 ±2% 和 ±5% 温度系数低至 ±300ppm/°C 于阻值 1K Ω 或更低。 最大工作电压范围 200V 到 350V。

联系我们的销售代表与您的特定需求。

下载 PDF 版本: 表面贴装碳膜晶圆电阻器 (RDM)。

特性 :
  1. 具高可焊性特殊电极端子。以圆柱形设计,方便安装。
  2. 散热性好。电极强度高于晶片电阻器。比厚膜晶片电阻器更低的杂音。
  3. 标示:色环标示(三条色环标示)。底漆:米黄色,尺寸:DIN 0204, DIN 0207, DIN 0309。

应用 :
  1. 家用电器、电气设备、消费电子产品。

碳膜无引线 (RDM) 尺寸规格

碳膜晶圆电阻器 (RDM) 尺寸图碳膜晶圆电阻器 (RDM) 尺寸图
型 号 RDM73S RDM73P RDM74S RDM74P RDM16M RDM17S RDM17P
DIN-44061 type 0204 0204 0207 0207 0207 0309 0309
尺寸 (单位: mm) L 3.5±0.2 3.5±0.2 5.9±0.2 5.9±0.2 5.9±0.2 8.5±0.2 8.5±0.2
C (Min.) 0.5 0.5 0.5 0.5 0.5 0.5 0.5
D1 1.40±0.15 1.40±0.15 2.2±0.1 2.2±0.1 2.2±0.1 3.2±0.2 3.2±0.2
D2 (Max.) 1.55 1.55 2.4 2.4 2.4 3.4 3.4
D3 (Max.) 1.25 1.25 2.1 2.1 2.1 3.0 3.0

>碳膜无引线 (RDM) 电子特性

型 号 RDM73S RDM73P RDM74S RDM74P RDM16M RDM17S RDM17P
DIN-44061 type 0204 0204 0207 0207 0207 0309 0309
额定功率 (W) 1/8 1/4 1/4 1/2 1 1/2 1
阻值范围 (Ω) E24 1 ~ 1M
精度 G: ±2%         J: ±5%
最高使用电压 (V) 200 250 300 300 350 350 350
最高过负荷电压 (V) 400 500 600 600 700 700 700
包装数量
& Qty (pcs)
180K 180K 96K 96K 96K 50K 50K
3K 3K 2K 2K 2K 2.5K 2.5K

项 目 性 能 测试方法
温度系数 (PPM/°C) 0 ~ -350 0 ~ -600 0 ~ -1000 0 ~ -1500 JIS-C(5202-5.2)
>1/4W <10K 11K~115K 160K~2M2 -
1/8W <1K 1K1~47K 51K~470K 510K~1M
短时间过负荷 ± (1.0% + 0.05Ω) JIS-C(5202-5.5)
断续过负荷 ± (1.0% + 0.05Ω) JIS-C(5202-5.8)
焊锡耐热性 ± (1.0% + 0.05Ω) JIS-C(5202-6.4)
焊锡性 95% Coverage min JIS-C(5202-6.5)
耐湿负荷 ± (5.0% + 0.1Ω) JIS-C(5202-7.9)
定格负荷 ± (3.0% + 0.1Ω) JIS-C(5202-7.10)

碳膜无引线 (RDM) 料号标识

RDM74P 1R J TR
型号
RDM73S
RDM73P
RDM74S
RDM74P
RDM16M
RDM17S
RDM17P
阻值 (Ω)
1R2 1.2Ω
12R 12Ω
120R 120Ω
12K 12KΩ
阻值公差 (%)
G ±2%
J ±5%
包装方式
P 散装
TR 编带卷装
