圆头有边环保光敏传感器 光敏三极体 (PT-BE/BN-940)

圆头有边环保光敏传感器 - (PT-BE/BN-940)

德键环保光敏传感器(PT-BE)符合 RoHs,提供多样外型尺寸用于各种封装。

< >
  • 圆头无边环保光敏传感器 (PT-A1-DC-5-BN-940)

光敏三极体又称光电三极体,它是一种环保光敏传感器中的光电转换器件,其基本原理是光照到 P-N 结上时,吸收光能并转变为电能。当光敏三极体加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大。

光敏三极体(Phototransistor)和普通三极体相似,也有电流(Current)放大作用,只是它的集电极电流不只是受基极电路和电流控制,同时也受光辐射的控制。 通常基极不引出,但一些光敏三极体的基极有引出,用于温度补偿(Temperature compensation)和附加控制等作用。

圆头环保光敏传感器,低照度下起控灵敏,强光下电流信号输出稳定。多个光敏同时使用时均能保证感光效果一致,不误触发。符合玩具类最新环保要求。适用于各类光控照明产品 (如小夜灯,草坪灯,太阳能灯等);自动调节背景光 (如LCD、手机、照像机、电脑摄像头、安防监控机等)。

圆头环保光敏三极管,常用于红外接收,超薄多点红外对射触摸屏,及各类高照度或可见光干扰较强的产品,如各类红外光控、红外对射,红外反射等电子产品。

为方便安装于各类产品中的任何位置,德键可按要求提供不同外型尺寸,让产品一致性更加好,更具市场竞争力。亦可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻)。

下载 PDF 版本: 圆头有边环保光敏传感器 光敏三极体 (PT-BE/BN-940)

功能 :
  1. 批量一致性好、静态电流小、响应速度快、性能稳定、外形美观。
  2. 控制距离远,有效控制距离大于 1.5 米。
  3. 静态下电流损耗小。
应用 :
  1. 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
  2. 适用于控制各类光控类玩具,及红外检测测试设备等。

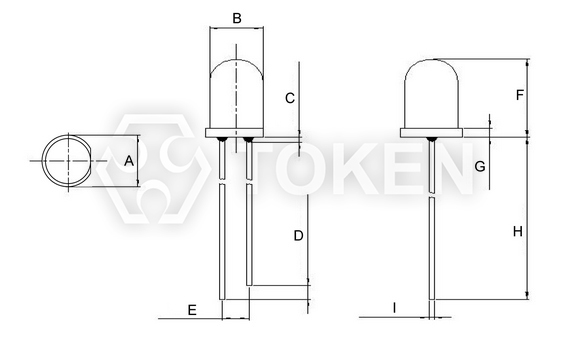

结构图及规格尺寸 (PT-A2-DC-3-BE-940) & (PT-A1-FC-5-BE-940) 圆头有边

圆头有边环保光敏传感器 (PT-A2-DC-3-BE-940) & (PT-A1-FC-5-BE-940)圆头有边环保光敏传感器 (PT-A2-DC-3-BE-940) & (PT-A1-FC-5-BE-940)
圆头有边环保光敏传感器 PT-A1-FC-5-BE-940圆头有边环保光敏传感器
PT-A1-FC-5-BE-940
圆头有边环保光敏传感器 PT-A2-DC-3-BE-940圆头有边环保光敏传感器
PT-A2-DC-3-BE-940
型号 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A2-DC-3-BE-940 4.05 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 5.30 ± 0.20 1.00 ± 0.20 14.0 Min. 0.50 ± 0.20
PT-A1-FC-5-BE-940 5.80 ± 0.20 5.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 8.70 ± 0.20 1.00 ± 0.20 25.4 Min. 0.50 ± 0.20
注:
  • 树脂突出最高为: 1.5mm max。
  • 胶体外观颜色以样品实物为准。
  • 短脚—集电极    长脚—发射极。

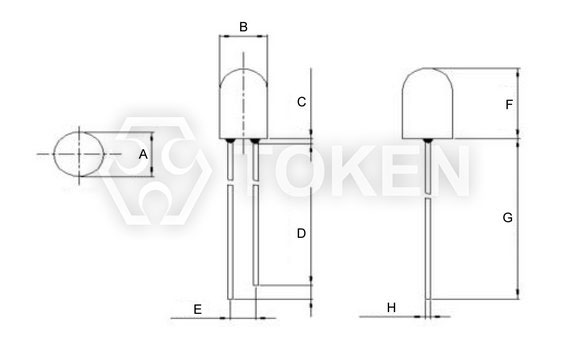

结构图及规格尺寸 (PT-A1-DC-5-BN-940) 圆头无边

圆头无边环保光敏传感器 (PT-A1-DC-5-BN-940) 尺寸图圆头无边环保光敏传感器 (PT-A1-DC-5-BN-940) 尺寸图
圆头无边环保光敏传感器 PT-A1-DC-5-BN-940圆头无边环保光敏传感器
PT-A1-DC-5-BN-940
型号 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
PT-A1-DC-5-BN-940 4.80 ± 0.20 4.80 ± 0.20 1.50 Max. 2.00 ± 0.5 2.54 ± 0.20 8.60 ± 0.20 14.00 Min. 0.50 ± 0.20
注:
  • 树脂突出最高为: 1.5mm max。
  • 胶体外观颜色以样品实物为准。
  • 短脚—集电极    长脚—发射极。

光电特性: (Ta=25°C) PT-A2-DC-3-BE-940 圆头有边

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 940 - nm
感光波宽范围 λ \ 700 - 1100 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
发射极—集电极
击穿电压
Bveco Ice=100µA
Ee=0mW/cm2
6 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
集电极发射激光电流 Ice Vce=5V
Ee=1mW/cm2
0.5 0.8 1.2 mA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
开启时间 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
关闭时间 tf 15

最大额定值: (Ta=25°C) φ3-940

参数名称 符号 额定值 单位
集电极—发射极电压 VCEO 30 V
发射极—集电极电压 VECO 6 V
功耗 PC 70 mW
工作温度 Topr -25 ~ +85 °C
储存温度 Tstg -40 ~ +100 °C

光电特性: (Ta=25°C) PT-A1-FC-5-BE-940 圆头有边

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 940 - nm
感光波宽范围 λ \ 860 - 1100 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
发射极—集电极
击穿电压
Bveco Ice=100µA
Ee=0mW/cm2
3 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
集电极发射激光电流 Ice Vce=5V
Ee=1mW/cm2
1.0 1.6 2.4 mA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
开启时间 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
关闭时间 tf 15

光电特性: (Ta=25°C) PT-A1-DC-5-BN-940 圆头无边

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 940 - nm
感光波宽范围 λ \ 700 - 1100 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
30 - - V
发射极—集电极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
3 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 0.4 V
集电极发射极光电流 Ice Vce=5V
Ee=1mW/cm2
1.0 1.6 2.4 mA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.1 μA
开启时间 tr Vcc=5V
Ice=1mA
RL=1000Ω
15 ms
关闭时间 tf 15

最大额定值: (Ta=25°C) φ5-940

参数名称 符号 额定值 单位
集电极—发射极电压 VCEO 30 V
发射极—集电极电压 VECO 3 V
功耗 PC 70 mW
工作温度 Topr -25 ~ +85 °C
储存温度 Tstg -40 ~ +100 °C

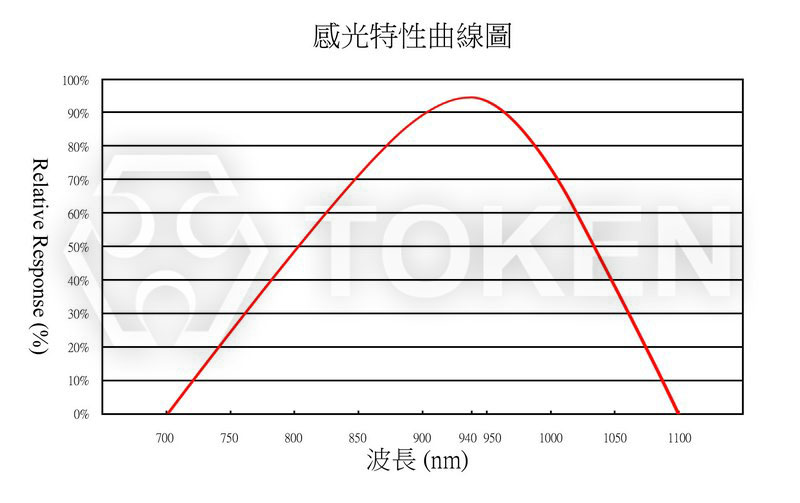

感光曲线图 PT-A2-DC-3-BE-940

感光曲线图

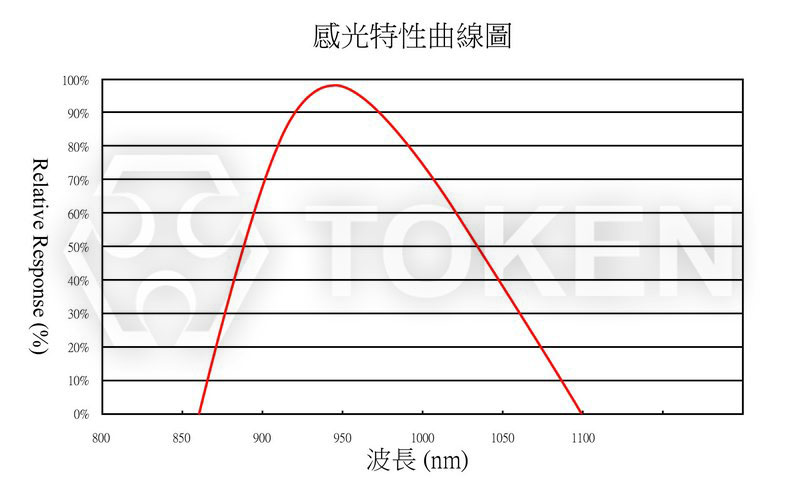

感光曲线图 PT-A1-FC-5-BE-940

感光曲线图

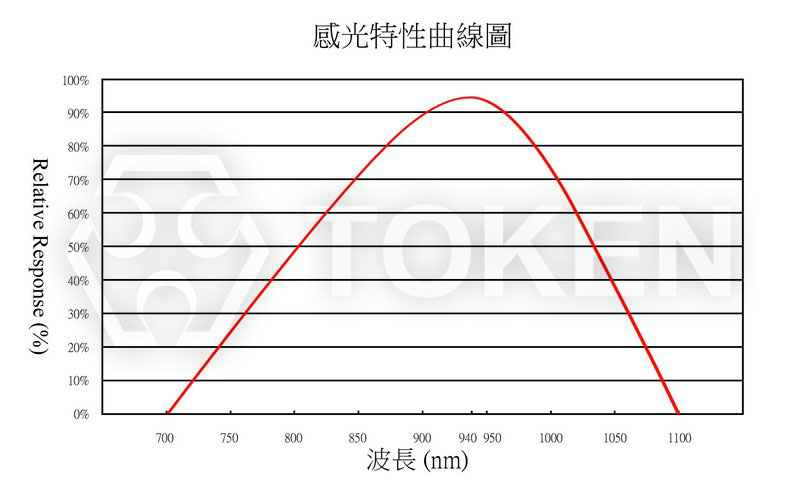

感光曲线图 PT-A1-DC-5-BN-940

感光曲线图

光敏三极体使用注意事项

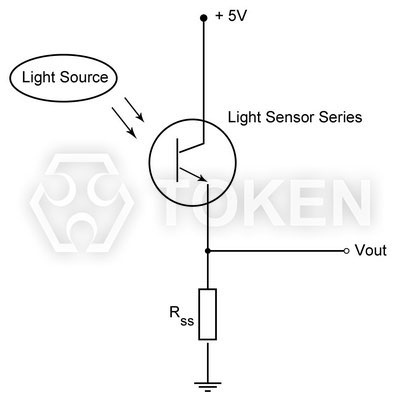

一般应用示意图 (PT-BE)一般应用示意图 (PT-BE)
引线成型 :
  • 引线成型需在焊接前完成。
  • 不能以靠近环氧体的支架根部为支点成型。
  • 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。

存储 :
  • 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
  • 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。

安装 :
  • 产品安装在 PCB 上,不能造成对引线施加压力。

焊接 :
  • 胶体不可浸入锡槽内。
  • 加热过程中不能对引线施加压力。
  • 推荐焊接条件。
  • 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

清洗 :
  • 在任何情况下,清洗时间应在常温 1 分钟之内进行。
  • 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
  • 不可用水清洗,以免腐蚀引线,建议使用酒精。
  • 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
  • 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。

料号标识 (PT-BE/BN-940)

PT - A2 - AC - 3 - BE - 850

型号
PT

芯片型号
A1
A2

颜色
DC 暗透明
FC 暗透明, 防可见光干扰

尺寸
3 3 mm
5 5 mm

外形
BE 圆头有边
BN 圆头无边

感光峰值波长
940 940 nm
