光敏三极体又称光电三极体,它是一种光电转换器件,其基本原理是光照到P-N结上时,吸收光能并转变为电能。当光敏三极体加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大,大多数都工作在这种状态。
光敏三极体(Phototransistor)和普通三极体相似,也有电流(Current)放大作用,只是它的集电极电流不只是受基极电路和电流控制,同时也受光辐射的控制。 通常基极不引出,但一些光敏三极体的基极有引出,用于温度补偿(Temperature compensation)和附加控制等作用。

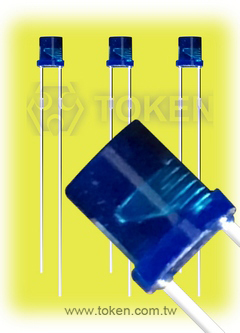

PT-IC-BC 采用国外进口芯片封装,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响。通过前期对芯片的精度进行挑选,后续生产工艺的严格管理,成品批量一致性极好!对比同类光敏器件,一致性高 3 ~ 5 倍。最小精度可控制为正负 10%;完全可以满足客户对起动 LUX 值的苛刻要求;芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。
下载 PDF 版本: 环保可见光传感器 光敏三极体 (PT-IC-BC)。
|
|||||||||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | ||||||||
PT-IC-BC-3-PE-550 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | ||||||||
PT-IC-BC-5-PE-550 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 |
|

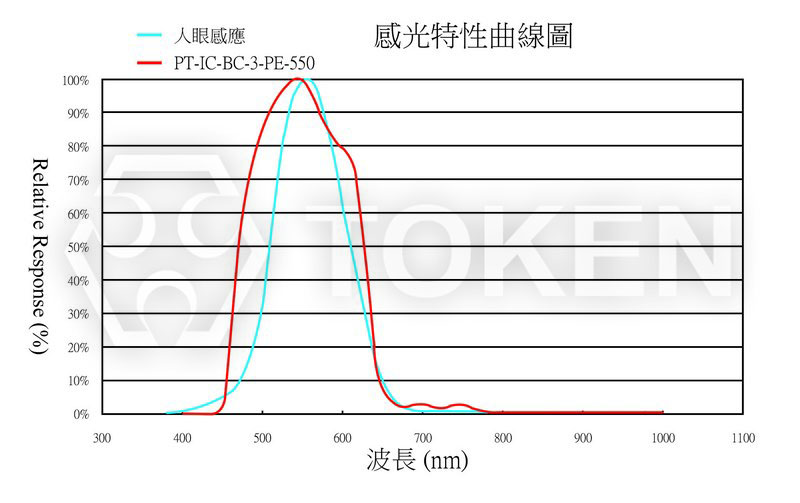

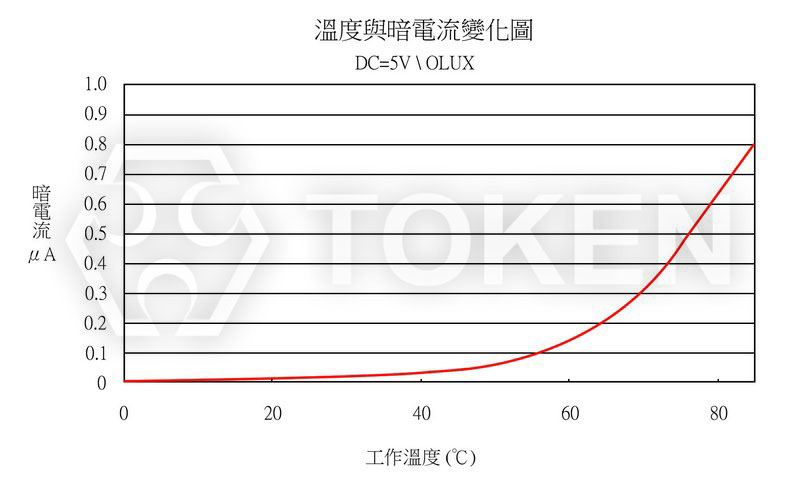

|||||||||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | |||||||||||
PT-IC-BC-5-PN-550 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 25.4 Min. | 1.50 ± 0.50 | 2.54 ± 0.20 |
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 550 | - | nm |
感光波宽范围 | λ | \ | 400 | - | - | nm |
工作电压 | Vcc | \ | - | 5 | - | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3.0 | 5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
4.5 | 9.0 | 15 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
15 | 30 | 50 | μA | |
暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
红外接收电流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
关闭时间 | tf | 4.5 |
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 550 | - | nm |
感光波宽范围 | λ | \ | 400 | - | - | nm |
工作电压 | Vcc | \ | - | 5 | - | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
红外接收电流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
关闭时间 | tf | 4.5 |
参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
感光峰值波长 | λp | \ | - | 550 | - | nm |
感光波宽范围 | λ | \ | 400 | - | - | nm |
工作电压 | Vcc | \ | - | 5 | - | V |
亮电流 | IL(1) | Vcc=5V Ev=10Lux |
2.5 | 4.0 | 5.5 | μA |
IL(2) | Vcc=5V Ev=30Lux |
7.5 | 12 | 16.5 | μA | |
IL(3) | Vcc=5V Ev=100Lux |
25 | 40 | 55 | μA | |
暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
红外接收电流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.1 | μA |
开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
关闭时间 | tf | 4.5 |
参数名称 | 符号 | 额定值 | 单位 | |
工作电压 | Vcc | Min. | Max. | V |
1 | 10 | V | ||
功耗 | Pc | 70 | mW | |
工作温度 | Topr | -25 ~ +85 | °C | |
储存温度 | Tstg | -40 ~ +100 | °C |
|
|
|
|
|
|
|
|
|
|
PT | - | IC | - | BC | - | 3 | - | PE | - | 550 | |||||||||||||||||||||||||||
|
|
|
|
|
|
