环保可见光传感器 光敏三极体 (PT-IC-AC)
环保可见光传感器 光敏三极体 - (PT-IC-AC)
德键环保可见光传感器，提供光感测优化解决方案，以提高系统效率和易于设计。
<
>
(PT-IC-AC) 是 LED 封装的可见光照度，NPN 平面外展光电晶体传感器，是一款光谱响应接近人眼灵敏度的光 IC，在520 nm～580 nm处具有峰值灵敏度。此光 IC 具有更小的输出波动，输出电流直接和光强呈线性比例关系，低工作照度，低暗电流，温度稳定性佳，符合 Rohs 标准指令，无铅镉，可替代硫化镉（CdS）光敏电阻。
环保可见光传感器又称为光敏三极体（Phototransistor）和普通三极体相似，当光子冲击接合处就会产生电流。从而调节背景光。德键环保可见光传感器，增加了内置暗电流消除电路及微信号 CMOS 放大器，输出电流大。高精度电压源和修正电路，工作电压范围宽，温度稳定性优异。双敏感元自动衰减近红外线，增强了光学滤波效果。
PT-IC-AC 采用国外进口芯片封装，芯片表面超强镀红外过滤膜工艺，完全过滤红外线干扰，不用再增加套管和过滤片，有效过滤安防类产品中红外发射光反射的影响，通过前期对芯片的精度进行挑选，后续生产工艺的严格管理，成品批量一致性极好！对比同类光敏器件，一致性高 3 ~ 5 倍。最小精度可控制为正负 10%；完全可以满足客户对起动 LUX 值的苛刻要求；芯片内部通过温度补偿工艺，在高温下工作，较同类产品耐温性高出一倍。
下载 PDF 版本: 环保可见光传感器 光敏三极体 (PT-IC-AC)。
特性 :
- 模似人眼感光，峰值感光波长 550nm，内置红外滤光片，可抗红外线干扰。
- 批量一致性好、静态电流小。
- 响应速度快、性能稳定。
- 外形美观。
功能 :
- 替代传统 CDS 光敏电阻，不含镉、铅等有害物质，符合欧盟 ROHS 标准。
- 适用于各类光控照明产品: 如安防监控机、小夜灯、草坪灯、太阳能灯等。
- 自动调节背景光: 如 LCD、手机、照相机、数码相框、GPS 导航等。
- 控制各类光控影控玩具。
- 各类光控检测测试设备等。
量身定制 :
- 可按要求提供不同外型尺寸，方便安装于产品的任何位置。
- 可按需求提供最适合产品的亮电流 \ 暗电流（亮电阻 \ 暗电阻），让产品壹致性更加好，更具市场竞争力。
结构图及规格尺寸 (单位：mm) PT-IC-AC-PE-550 平头有边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | ||||||||
| PT-IC-AC-3-PE-550 | 4.05 ± 0.20 | 3.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.5 | 2.54 ± 0.20 | 3.85 ± 0.20 | 0.75 ± 0.20 | 25.4 Min. | 0.50 ± 0.20 | ||||||||
| PT-IC-AC-5-PE-550 | 5.80 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 1.50 ± 0.50 | 2.54 ± 0.20 | 5.30 ± 0.20 | 1.00 ± 0.20 | 25.4 Min. | 0.50 ± 0.50 | ||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
结构图及规格尺寸 (单位：mm) PT-IC-AC-5-BN-520 圆头无边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | |||||||||
| PT-IC-AC-5-BN-520 | 5.00 ± 0.20 | 5.00 ± 0.20 | 1.50 Max. | 2.00 ± 0.5 | 2.54 ± 0.20 | 7.00 ± 0.20 | 14.00 Min. | 0.50 ± 0.20 | |||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
结构图及规格尺寸 (单位：mm) PT-IC-AC-5-PN-580 平头无边
|
|||||||||||||||||
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | |||||||||||
| PT-IC-AC-5-PN-580 | 5.00 ± 0.20 | 5.00 ± 0.20 | 5.30 ± 0.20 | 14.0 Min. | 2.00 ± 0.50 | 2.54 ± 0.20 | |||||||||||
注:
- 树脂突出最高为: 1.5mm max。
- 胶体外观颜色以样品实物为准。
- 短脚—集电极 长脚—发射极。
光电特性: (Ta=25°C) PT-IC-AC-3-PE-550
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 550 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | - | nm |
| 工作电压 | Vcc | \ | - | 5 | - | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
7 | 13 | 18 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
21 | 39 | 54 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
70 | 130 | 180 | μA | |
| 暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 关闭时间 | tf | 4.5 | ||||
光电特性: (Ta=25°C) PT-IC-AC-5-PE-550
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 550 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | - | nm |
| 工作电压 | Vcc | \ | - | 5 | - | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
7 | 13 | 18 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
21 | 39 | 54 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
70 | 130 | 180 | μA | |
| 暗电流 | Id | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 开启时间 | tr | Vcc=5V Ev=30Lux RL=1000Ω |
4.5 | ms | ||
| 关闭时间 | tf | 4.5 | ||||
最大额定值: (Ta=25°C) PT-IC-AC-PE-550
| 参数名称 | 符号 | 额定值 | 单位 | |
| 工作电压 | Vcc | Min. | Max. | V |
| 1 | 10 | V | ||
| 功耗 | Pc | 70 | mW | |
| 工作温度 | Topr | -25 ~ +85 | °C | |
| 储存温度 | Tstg | -40 ~ +100 | °C | |
光电特性: (Ta=25°C) PT-IC-AC-5-BN-520
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 520 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | 700 | nm |
| 工作电压 | Vcc | \ | - | 5 | - | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
4 | 8 | 12 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
12 | 24 | 36 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
40 | 80 | 120 | μA | |
| 暗电流 | Iceo | Vce=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 红外接收电流 | IL(4) | Vce=5V/850nm IR LED Ee=1mW/cm2 |
- | - | 0.05 | μA |
| 开启时间 | tr | Vcc=5V RL=1000Ω |
4.5 | ms | ||
| 关闭时间 | tf | 4.5 | ||||
最大额定值: (Ta=25°C) PT-IC-AC-5-BN-520
| 参数名称 | 符号 | 额定值 | 单位 |
| 集电极—发射极电压 | VCEO | 60 | V |
| 发射极—集电极电压 | VECO | 7 | V |
| 功耗 | PC | 50 | mW |
| 工作温度 | Topr | -25 ~ +85 | °C |
| 储存温度 | Tstg | -40 ~ +100 | °C |
光电特性: (Ta=25°C) PT-IC-AC-5-PN-580
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 感光峰值波长 | λp | \ | - | 580 | - | nm |
| 感光波宽范围 | λ | \ | 400 | - | 700 | nm |
| 工作电压 | Vcc | \ | - | 5 | - | V |
| 亮电流 | IL(1) | Vcc=5V Ev=10Lux |
1.5 | 3.5 | 5.5 | μA |
| IL(2) | Vcc=5V Ev=30Lux |
4.5 | 10.5 | 16.5 | μA | |
| IL(3) | Vcc=5V Ev=100Lux |
15 | 35 | 55 | μA | |
| 暗电流 | ID | Vcc=5V/85°C Ev=0Lux |
- | - | 0.8 | μA |
| 红外接收电流 | IL(4) | Vcc=5V/850nm ir LED Ee=1mW/cm2 |
- | - | 0.05 | μA |
| 开启时间 | tr | Vcc=5V RL=1000Ω |
4.5 | ms | ||
| 关闭时间 | tf | 4.5 | ||||
最大额定值: (Ta=25°C) PT-IC-AC-5-PN-580
| 参数名称 | 符号 | 额定值 | 单位 | |
| 工作电压 | Vcc | Min. | Max. | V |
| 1 | 10 | V | ||
| 工作温度 | Topr | -25 ~ +85 | °C | |
| 储存温度 | Tstg | -40 ~ +100 | °C | |
| 焊接温度 | Tsol | 260 | °C | |

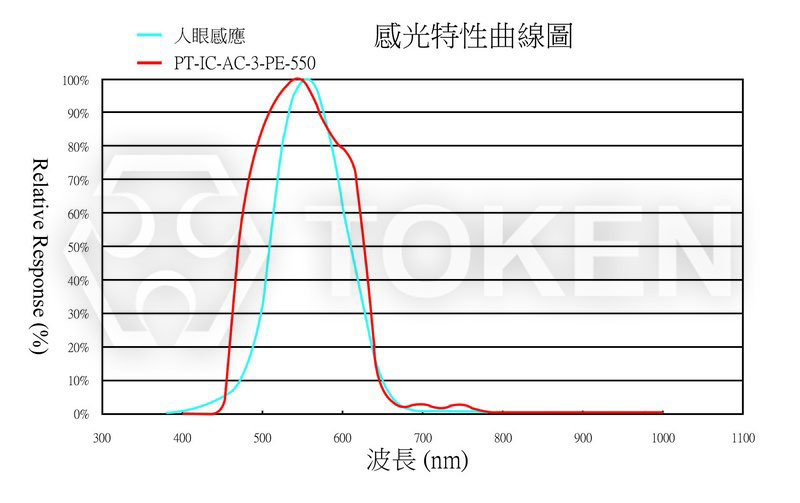

感光曲线图 PT-IC-AC-3-PE-550
|
|||||||||||||||||

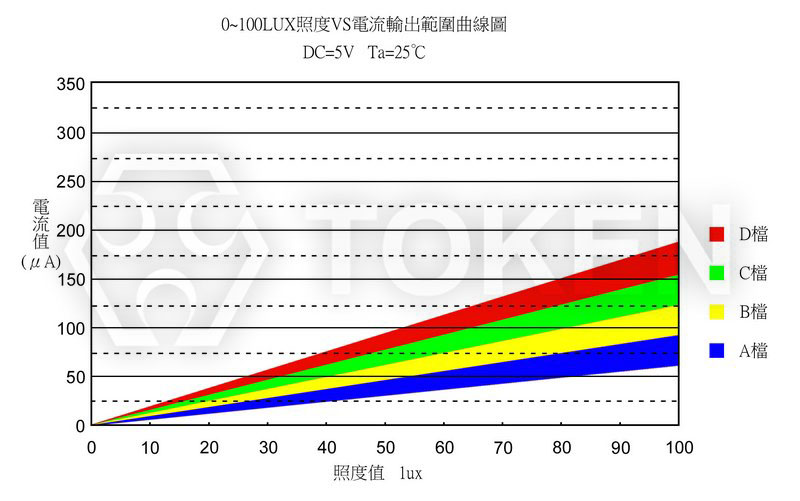

光电流曲线图 PT-IC-AC-3-PE-550
|
|||||||||||||||||
环境温度 VS 暗电流 PT-IC-AC-3-PE-550
|
|||||||||||||||||
感光曲线图 PT-IC-AC-5-PE-550
|
|||||||||||||||||
光电流曲线图 PT-IC-AC-5-PE-550
|
|||||||||||||||||
环境温度 VS 暗电流 PT-IC-AC-5-PE-550
|
|||||||||||||||||
感光曲线图 PT-IC-AC-5-BN-520
|
|||||||||||||||||

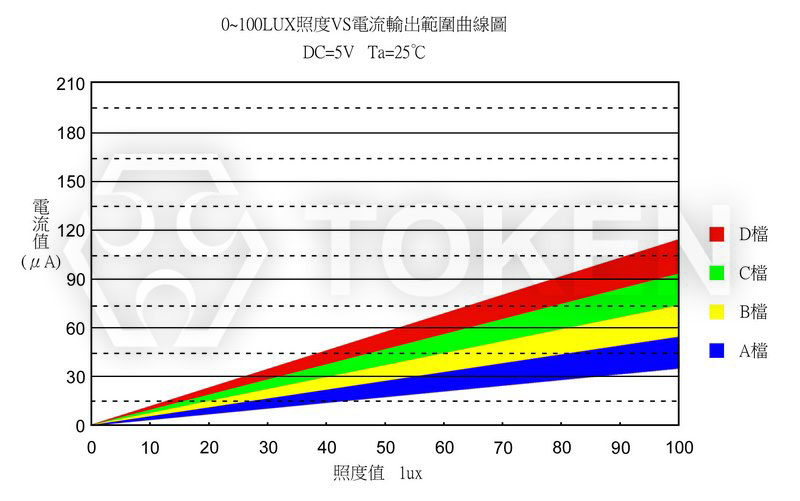

光电流曲线图 PT-IC-AC-5-BN-520
|
|||||||||||||||||

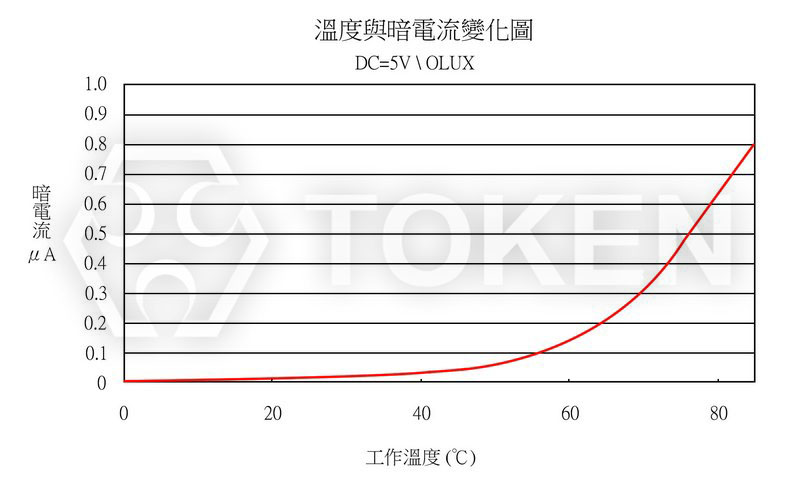

环境温度 VS 暗电流 PT-IC-AC-5-BN-520
|
|||||||||||||||||
感光曲线图 PT-IC-AC-5-PN-580
|
|||||||||||||||||

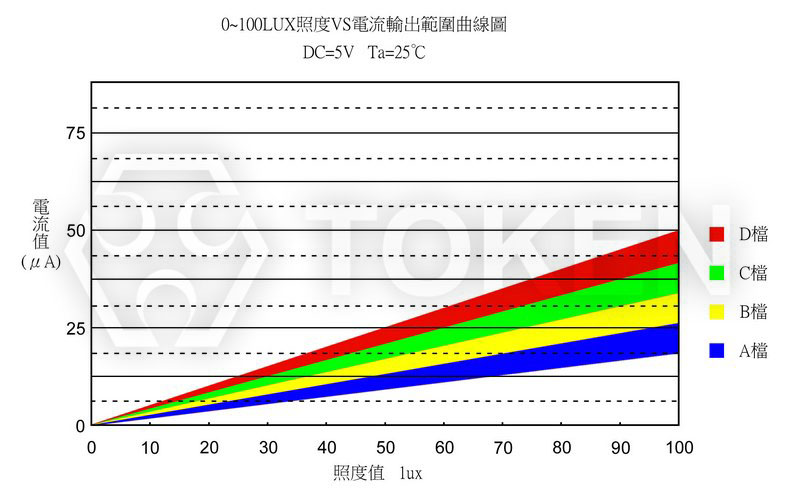

光电流曲线图 PT-IC-AC-5-PN-580
|
|||||||||||||||||
环境温度 VS 暗电流 PT-IC-AC-5-PN-580
|
|||||||||||||||||
|
|||||||||||||||||
注意事项 :
- 测试光源：选用 590nm LED 面光源。
安装 :
- 产品安装在 PCB 上，不能造成对引线施加压力。
焊接 :
- 胶体不可浸入锡槽内。
- 加热过程中不能对引线施加压力。
- 推荐焊接条件。
- 波峰焊：120°C < 60s、260°C < 5s；手工焊：260°C < 5s、340°C < 3s。
引线成型 :
- 引线成型需在焊接前完成。
- 不能以靠近环氧体的支架根部为支点成型。
- 成型位置应离环氧本体 5mm 以上，特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的，应制作特制的夹具，成型时固定住靠近环氧体的管脚部位，尽量减少对环氧体的作用应力，防止因应力过大造成产品开路及其环氧体裂损。
存储 :
- 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ，贮存期限为 3 个月。若贮存超过 3 个月，则应放在带有氮气和干燥剂的密闭容器内，贮存时间可达壹年。
- 拆袋使用，应尽可能短时间内用完。若用不完，应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%，并在 2 天内安装完。产品支架是铁合金表面上镀银，银表面会受到腐蚀性气体等环境的影响，应避免使产品处于易腐蚀或失去光泽的环境中，这会导致产品焊接困难。
清洗 :
- 在任何情况下，清洗时间应在常温 1 分钟之内进行。
- 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂，需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
- 不可用水清洗，以免腐蚀引线，建议使用酒精。
- 用超声波清洗产品时，超声功率和时间应分别小于 300W 和 30 秒；PCB 和产品不能接触振荡器；不能使 PCB 上的产品产生共振。
- 本型号为静电敏感器件，所以静电和电涌会损坏产品。要求使用时佩带防静电腕带，所有的装置、设备、机器、桌子、地面都必须防静电接地。
光敏三极体 料号标识 (PT-IC-AC)
| PT | - | IC | - | AC | - | 3 | - | PE | - | 550 | |||||||||||||||||||||||||||||||
 | | | | | | ||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
