环保可见光敏传感器 光敏三极体 (PT-A6)

环保可见光敏传感器 光敏三极体 - (PT-A6)

德键环保可见光敏传感器 PT-A6 系列,采先进镀红外过滤膜工艺,耐高温,一致性高,可滤红外线。

< >
  • 环保可见光传感器 光敏三极体 (PT-A6-BC-3-PE-520)

光敏三极体又称光电三极体,它是一种光电转换器件,其基本原理是光照到P-N结上时,吸收光能并转变为电能。当光敏三极体加上反向电压时,管子中的反向电流随着光照强度的改变而改变,光照强度越大,反向电流越大,大多数都工作在这种状态。

光敏三极体(Phototransistor)和普通三极体相似,也有电流(Current)放大作用,只是它的集电极电流不只是受基极电路和电流控制,同时也受光辐射的控制。 通常基极不引出,但一些光敏三极体的基极有引出,用于温度补偿(Temperature compensation)和附加控制等作用。

PT-A6 采用国外进口芯片封装,芯片表面超强镀红外过滤膜工艺,完全过滤红外线干扰,不用再增加套管和过滤片,有效过滤安防类产品中红外发射光反射的影响,通过前期对芯片的精度进行挑选,后续生产工艺的严格管理,成品批量一致性极好! 对比同类光敏器件,一致性高 3 ~ 5 倍。最小精度可控制为正负 10%;完全可以满足客户对起动 LUX 值的苛刻要求;芯片内部通过温度补偿工艺,在高温下工作,较同类产品耐温性高出一倍。

下载 PDF 版本: 环保可见光敏传感器 光敏三极体 (PT-A6)

特性 :
  1. 模似人眼感光,峰值感光波长 520nm,超强过滤红外线干扰。
  2. 批量一致性好、完全解决红外灯起动过早或壹致性不好等现像。
  3. 响应速度快、性能稳定。
  4. 外形美观。

功能 :
  1. 替代传统 CDS 光敏电阻,不含镉、铅等有害物质,符合欧盟 ROHS 标准。
  2. 专用于红外监控类产品,控制红外灯低照度时工作,不用加套管、滤光片。

量身定制 :
  1. 可按要求提供不同外型尺寸,方便安装于产品的任何位置。
  2. 可按需求提供最适合产品的亮电流 \ 暗电流(亮电阻 \ 暗电阻),让产品壹致性更加好,更具市场竞争力。

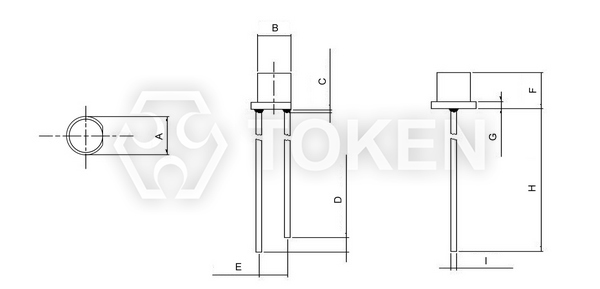

结构图及规格尺寸 (单位:mm) (PT-A6-BC-3-PE-520) 平头有边

环保可见光传感器 (PT-A6-BC-3-PE-520) 平头有边尺寸图环保可见光传感器 (PT-A6-BC-3-PE-520) 平头有边尺寸图

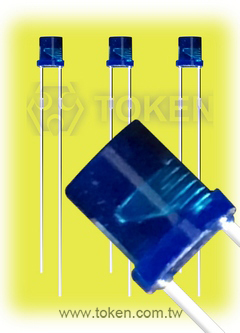

平头有边环保可见光传感器 (PT-A6-BC-3-PE-520)平头有边环保可见光传感器
(PT-A6-BC-3-PE-520)
型号 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
PT-A6-BC-3-PE-520 4.05 ± 0.20 3.00 ± 0.20 1.50 Max. 1.50 ± 0.5 2.54 ± 0.20 3.85 ± 0.20 0.75 ± 0.20 25.4 Min. 0.50 ± 0.20
注:
  • 树脂突出最高为: 1.5mm max。
  • 胶体外观颜色以样品实物为准。
  • 短脚—集电极   长脚—发射极。

结构图及规格尺寸 (单位:mm) (PT-A6-AC-5-BN-520) 圆头无边

环保可见光传感器 (PT-A6-AC-5-BN-520) 圆头无边尺寸图环保可见光传感器 (PT-A6-AC-5-BN-520) 圆头无边尺寸图
圆头无边环保可见光传感器<br>(PT-A6-AC-5-BN-520)圆头无边环保可见光传感器
(PT-A6-AC-5-BN-520)
型号 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
PT-A6-AC-5-BN-520 5.00 ± 0.20 5.00 ± 0.20 1.50 Max. 2.00 ± 0.5 2.54 ± 0.20 7.00 ± 0.20 14.00 Min. 0.50 ± 0.20
注:
  • 树脂突出最高为: 1.5mm max。
  • 胶体外观颜色以样品实物为准。
  • 短脚—集电极   长脚—发射极。

结构图及规格尺寸 (单位:mm) (PT-A6-AC-5-PN-580) 平头无边

环保可见光传感器 (PT-A6-AC-5-PN-580) 平头无边尺寸图环保可见光传感器 (PT-A6-AC-5-PN-580) 平头无边尺寸图
平头无边环保可见光传感器<br>(PT-A6-AC-5-PN-580)平头无边环保可见光传感器
(PT-A6-AC-5-PN-580)
型号 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)
PT-A6-AC-5-PN-580 5.00 ± 0.20 5.00 ± 0.20 5.30 ± 0.20 14.0 Min. 2.00 ± 0.50 2.54 ± 0.20
注:
  • 树脂突出最高为: 1.5mm max。
  • 胶体外观颜色以样品实物为准。
  • 短脚—集电极   长脚—发射极。

光电特性: (Ta=25°C) PT-A6-BC-3-PE-520

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 520 - nm
感光波宽范围 λ \ 400 - 700 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
发射极—集电极
击穿电压
Bveco Ice=100µA
Ee=0mW/cm2
7 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮电流 IL(1) Vce=5V
Ev=10Lux
3 7 12 μA
IL(2) Vce=5V
Ev=30Lux
9 21 36 μA
IL(3) Vce=5V
Ev=100Lux
30 70 120 μA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
红外接收电流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.3 μA
开启时间 tr Vce=5V
Ice=1mA
RL=1000Ω
40 μs
关闭时间 tf 60

光电特性: (Ta=25°C) PT-A6-AC-5-BN-520

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 520 - nm
感光波宽范围 λ \ 400 - 700 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
发射极—集电极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
7 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮电流 IL(1) Vcc=5V
Ev=10Lux
5 14 22 μA
IL(2) Vcc=5V
Ev=30Lux
15 42 66 μA
IL(3) Vcc=5V
Ev=100Lux
50 140 220 μA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
红外接收电流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.5 μA
开启时间 tr Vcc=5V
Ice=1mA
RL=1000Ω
40 ms
关闭时间 tf 60

光电特性: (Ta=25°C) PT-A6-AC-5-PN-580

参数名称 符号 测试条件 最小值 典型值 最大值 单位
感光峰值波长 λp \ - 580 - nm
感光波宽范围 λ \ 400 - 700 nm
集电极—发射极
击穿电压
Bvceo Ice=100µA
Ee=0mW/cm2
60 - - V
发射极—集电极
击穿电压
Bveco Ice=100µA
Ee=0mW/cm2
7 - - V
集电极发射极饱和电压 Vce
(sat)
Ice=2mA
Ee=1mW/cm2
- - 1.0 V
亮电流 IL(1) Vcc=5V
Ev=10Lux
2.5 6 10 μA
IL(2) Vcc=5V
Ev=30Lux
7.5 18 30 μA
IL(3) Vcc=5V
Ev=100Lux
25 60 100 μA
暗电流 Iceo Vce=5V
Ev=0Lux
- - 0.2 μA
红外接收电流 IL(4) Vce=5V/850nm IR LED
Ee=1mW/cm2
- - 0.3 μA
开启时间 tr Vcc=5V
Ice=1mA
RL=1000Ω
40 ms
关闭时间 tf 60

最大额定值: (Ta=25°C) PT-A6

参数名称 符号 额定值 单位
集电极—发射极电压 VCEO 60 V
发射极—集电极电压 VECO 7 V
功耗 PC 50 mW
工作温度 Topr -25 ~ +85 °C
储存温度 Tstg -40 ~ +100 °C

感光曲线图 PT-A6-BC-3-PE-520

感光曲线图

光电流曲线图 PT-A6-BC-3-PE-520

光电流曲线图

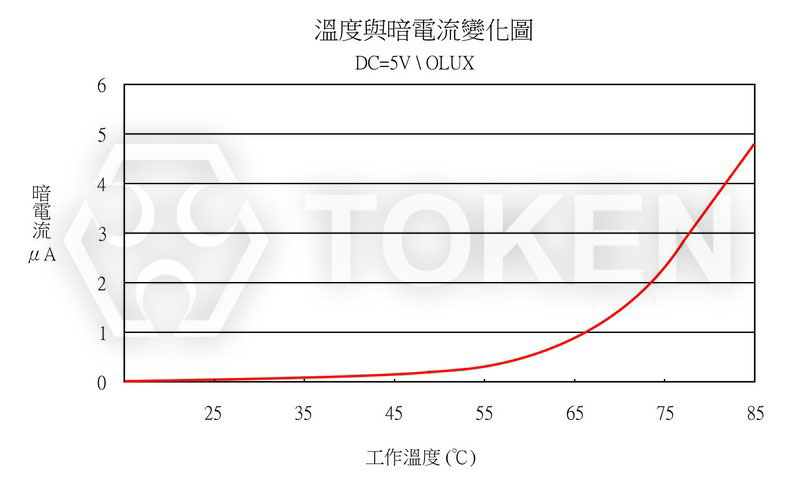

环境温度 VS 暗电流 PT-A6-BC-3-PE-520

环境温度 VS 暗电流

感光曲线图 PT-A6-AC-5-BN-520

感光曲线图

光电流曲线图 PT-A6-AC-5-BN-520

光电流曲线图

环境温度 VS 暗电流 PT-A6-AC-5-BN-520

环境温度 VS 暗电流

感光曲线图 PT-A6-AC-5-PN-580

感光曲线图

光电流曲线图 PT-A6-AC-5-PN-580

光电流曲线图

环境温度 VS 暗电流 PT-A6-AC-5-PN-580

环境温度 VS 暗电流

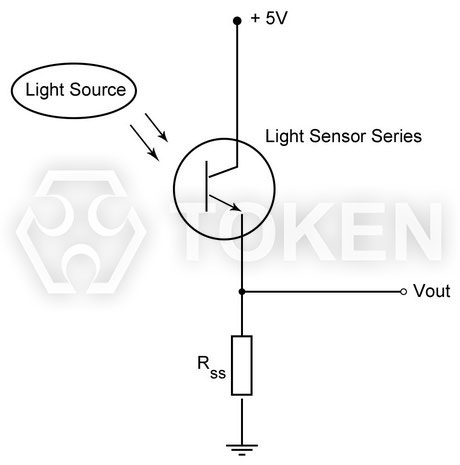

一般应用示意图 - PT-A6一般应用示意图 - (PT-A6)

注意事项 :
  • 测试光源:选用 590nm LED 面光源。

安装 :
  • 产品安装在 PCB 上,不能造成对引线施加压力。

焊接 :
  • 胶体不可浸入锡槽内。
  • 加热过程中不能对引线施加压力。
  • 推荐焊接条件。
  • 波峰焊:120°C < 60s、260°C < 5s;手工焊:260°C < 5s、340°C < 3s。

引线成型 :
  • 引线成型需在焊接前完成。
  • 不能以靠近环氧体的支架根部为支点成型。
  • 成型位置应离环氧本体 5mm 以上,特殊情况需在 5mm 以下 (但应 ≥ 2mm) 成型的,应制作特制的夹具,成型时固定住靠近环氧体的管脚部位,尽量减少对环氧体的作用应力,防止因应力过大造成产品开路及其环氧体裂损。

存储 :
  • 该产品出厂后贮存的条件应为 0°C ~ +30°C、相对湿度不大于 70% ,贮存期限为 3 个月。若贮存超过 3 个月,则应放在带有氮气和干燥剂的密闭容器内,贮存时间可达壹年。
  • 拆袋使用,应尽可能短时间内用完。若用不完,应满足贮存条件应为 0°C ~ +30°C、相对湿度不大于 60%,并在 2 天内安装完。产品支架是铁合金表面上镀银,银表面会受到腐蚀性气体等环境的影响,应避免使产品处于易腐蚀或失去光泽的环境中,这会导致产品焊接困难。

清洗 :
  • 在任何情况下,清洗时间应在常温 1 分钟之内进行。
  • 清洗产品时推荐使用酒精作为清洗剂。如使用其他清洗剂,需先确认清洗剂是否会腐蚀环氧体。氟利昂不能作为清洗剂。
  • 不可用水清洗,以免腐蚀引线,建议使用酒精。
  • 用超声波清洗产品时,超声功率和时间应分别小于 300W 和 30 秒;PCB 和产品不能接触振荡器;不能使 PCB 上的产品产生共振。
  • 本型号为静电敏感器件,所以静电和电涌会损坏产品。要求使用时佩带防静电腕带,所有的装置、设备、机器、桌子、地面都必须防静电接地。

光敏三极体 料号标识 (PT-A6)

PT - A6 - BC - 3 - PE - 520

型号
PT

芯片型号
A6

颜色
BC 深蓝透明
AC 亮光透明

尺寸
3 3 mm
5 5 mm

外形
PE 平头有边
BN 圆头无边
PN 平头无边

感光峰值波长
520 520 nm
580 580 nm
