大电流功率电感器 插件型 (TC1213)
(TC1213) 功率大电流电感器 - 产品简介
强大高效的大电流功率电感器(TC1213)，用于电源电路，具有高能量密度。
<
>
德键 TC1213 系列小型固定电感器是将漆包线或丝包线直接绕在棒形、工字形、或王字形等磁芯上，外表裹覆环氧树脂封装在塑料壳中。
TC1213 大电流功率电感器，采用高定格电流设计，具有大电流低直流阻抗、散热性佳、可靠性佳、体积小、重量轻、结构牢固（耐振、耐冲击）、防潮性好、安装方便、规格多样化可供选择等优点。
德键 TC1213 功率系列大电流电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德键业务联系。
下载 PDF 版本: 大电流功率电感器 (TC1213)。
特性 :
- 大电流低直流阻抗。
- 散热性佳、可靠性佳。
用途 :
- 个人电脑之主机板，笔记型电脑之主机板。
功率大电流型 (TC1213) 结构及尺寸

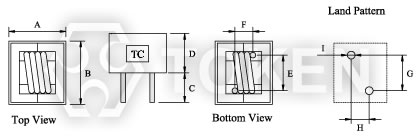

功率大电流电感器(TC1213) 尺寸图 |
||||||||||||||||
| 型号 | A(max) | B(max) | C ± 1.0 | D(max) | E(Ref.) | F(Ref.) | G | H | I | |||||||
| TC1213 | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
| TC1213A | 14.0 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
| TC1213B | 14.5 | 14.5 | 5.0 | 9.5 | 7.0 | 5.0 | 7.5 | 5.5 | 1.8 | |||||||
- 备注：可依客户特殊需求设计。
(TC1213) 特性规格
| 产品料号 | 电感值(µH) | 测试频率(KHz) | 直流阻抗 (Ω)(max) | 瞬间电流 (A) (max) | 温升电流 (A)(max) |
| TC1213 - R68N | 0.68 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213A - R33N | 0.33 | 100 | 0.0015 | 40.00 | 20.00 |
| TC1213B - 1R0N | 1.00 | 100 | 0.0015 | 35.00 | 20.00 |
- 测试频率：100KHz / 0.1V。
- 操作温度：-40°C ~ +85°C。
- 感量下降 = 10% typ. 在峰值电流。
- ΔT=40°C 在 Irms 温升。
功率大电流型 (TC1213) 料号标识
| TC1213B | - | 1R0 | N | ||||||||||||||
 | | | |||||||||||||||
|
|
|
|||||||||||||||
