功率线圈 功率电感器 插件型 (TCPC)

功率线圈 功率电感器 插件型 (TCPC) 产品简介

< >

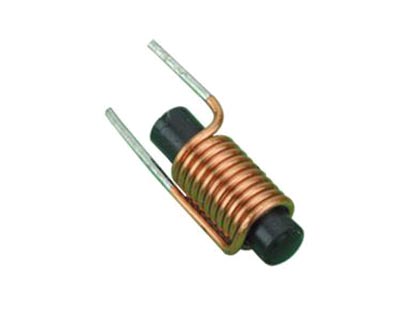

德键 TCPC 插件型系列,小型固定功率电感器有卧式和立式两种。TCPC 小型固定系列电感器是将漆包线或丝包线直接绕在棒形、工字形、或王字形等磁芯上,外表裹覆环氧树脂封装在塑料壳中。采高定格电流设计,以适应高电流电路板,具有体积小、重量轻、结构牢固(耐振、耐冲击)、防潮性好、安装方便、规格多样化可供选择等优点。

下载 PDF 版本: 功率线圈 功率电感器 插件型 (TCPC)

特长 :
  1. 高定格电流以适应高电流电路板。
  2. 多样化之规格可供选择。
用途 :
  1. 电源调整器、电源振幅放大器、电源供应器、打字机、汽车电子产品...等。

(TCPC) 结构尺寸

功率线圈 功率电感器 (TCPC) 尺寸图
功率线圈 功率电感器 (TCPC) 尺寸图

(TCPC) 料号标识

TCPC 0513 H - 100 K

型号
TCPC
磁芯尺寸
外径 & 长度
式样
P1
P2
P3
H
V

电感值
1R0 1.0µH
100 10.0µH
误差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
