大电流低直流阻抗电感器
环形磁芯型 (TCLP/TCVP)
大电流低直流阻抗电感器 (TCLP/TCVP ) 产品简介
德键 TCLP/TCVP 系列固定电感器是将漆包线或丝包线直接绕在环形磁芯上，外表裹覆环氧树脂封装在塑料壳中。具有大电流低直流阻抗、饱和特性佳、散热性佳、可靠性佳、体积小、重量轻、结构牢固（耐振、耐冲击）、防潮性好、安装方便、规格多样化可供选择等优点。
TCLP/TCVP 大电流功率电感器，采用环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到 95% 的同一水准。采用浸渍技术，可使铁芯成为牢固的整体，在绕线和加工过程中不变形；由于环形铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。
德键 TCLP/TCVP 低直流阻抗电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德键业务联系。
低直流阻抗 (TCLP/TCVP) 结构及尺寸

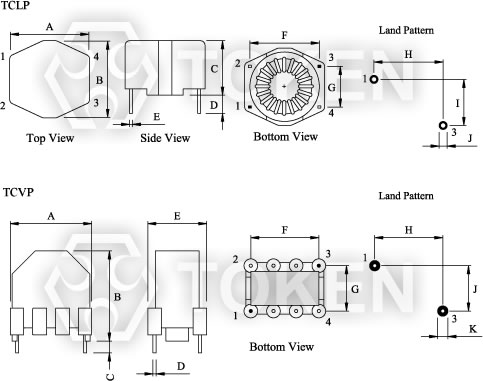

 大电流低直流阻抗电感器 (TCLP/TCVP) 尺寸图 |
|
| 型号 |
A(max) |
B(max) |
C |
D |
E |
F |
G |
H |
I |
J |
| TCLP |
18.03 |
18.03 |
13.0(max) |
4.0 ± 1.0 |
0.64 ± 0.2 |
15.3 ± 0.5 |
10.2 ± 0.5 |
15.3 |
10.2 |
1.78 |
| TCVP |
19.00 |
21.00 |
4.0 ± 1.0 |
0.7 ± 0.3 |
14.0(max) |
15.0 ± 0.5 |
10.0 ± 0.5 |
15.0 |
10.0 |
1.78 |
备注：可依客户特殊需求设计。
低直流阻抗 (TCLP/TCVP) 特性规格
| 产品料号 |
电感值 (µH) |
测试频率 (KHz) |
加电流之电感值 (µH)(min) |
直流阻抗(Ω)(max) |
定格电流(A)(max) |
| TC*P - 60E - 151M |
150 |
100 |
125 |
0.210 |
1.70 |
| TC*P - 60E - 221M |
220 |
100 |
180 |
0.250 |
1.50 |
| TC*P - 60E - 331M |
330 |
100 |
280 |
0.480 |
1.00 |
| TC*P - 60E - 471M |
470 |
100 |
400 |
0.660 |
0.90 |
| TC*P - 60E - 681M |
680 |
100 |
590 |
0.930 |
0.85 |
| TC*P - 60E - 821M |
820 |
100 |
700 |
1.300 |
0.75 |
| TC*P - 60E - 102M |
1000 |
100 |
930 |
1.600 |
0.50 |
低直流阻抗 (TCLP/TCVP) 料号标识
| TCLP |
- |
60E |
- |
151 |
M |
| 1 | | 2 | | 3 | 4 |
|
|
|
|
| 电感值 |
| 151 |
150µHc |
| 471 |
470.00µH |
| 102 |
1000.00µH |
|
|
