插入式微空隙环型电感器
功率型 (TC19)TC19 系列 - 插入式微空隙环型电感器 产品简介
环形线圈电感，是电感理论中最理想的形状，一般采用闭磁路，很少 EMI 问题，充分利用磁路，容易计算，几乎理论上的好处全归环形线圈电感。主要是用在高频，高感的通讯产品上。
德键 TC19 系列插入式微空隙环型线圈，采用高级铁粉芯与专用树脂等作材料，以产生最大的电感量，插入式微空隙设计，大幅增强 TC19 环型线圈的温度稳定性，是功率电感最常用的一种。
德键 TC19 环型铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到 95% 的同一水准。采用浸渍技术，可使铁芯成为牢固的整体，在绕线和加工过程中不变形；由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。
德键 TC19 功率系列微空隙环型电感器均符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德键业务联系。
特长 :
- 微空隙环型线圈技术。
- 不易磁饱和。
用途 :
- 数位影音光碟。

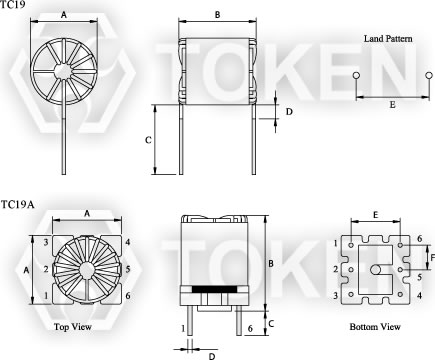

插入式微空隙环型 (TC19) 结构及尺寸
|
|||||||
| 型号 | A | B | C | D | E | F | |
| TC19 | 10.0 (Ref.) | 11.5 (Ref.) | 15.0 ± 5.0 | 2.0 (max) | 11.0 | - | |
| TC19A | 11.0 (Ref.) | 15.0 (Ref.) | 3.5 ± 1.0 | 0.6 ± 0.05 | 7.0 ± 0.5 | 3.5 ± 0.5 | |
Note: 可依客户特殊需求设计。
插入式微空隙环型 (TC19) 特性规格
| 产品料号 | 电感值 (mH)(min) | 测试频率 (KHz) | 直流阻抗 (Ω)(max) | 定格电流 (A)(max) |
| TC19 | 19.5 | 100 | 0.093 | 3.00 |
| TC19A | 19.5 | 100 | 0.093 | 3.00 |
Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C
感量下降 = 10% typ. at IDC.
插入式微空隙环型 (TC19) 料号标识
| TC19 | |
| 1 | |
|
