对角位插件式大电流功率电感器 (TCDY)

对角位插件式大电流功率电感器 - (TCDY) 产品简介

对角插件式大电流功率电感器,提供额定直流电流高达 40 A 以满足市场的需求。

< >
  • 对角插件大电流功率电感器 - (TCDY) 系列

随着电子技术的发展和电气工程的不断进步,功率电感器也随之不断发展。作为电子产品和电气工程设备中的重要组成部分,不论是在功率电感器的体积,还是在功率电感器的效能上,工程师对功率电感器的要求越来越高。同时,随着科学技术的持续进步,功率电感器的发展也将越趋近低电压、大电流、小型化发展。

德键电子功率大电流电感器 (TCDY) 由高磁化率镍磁芯绕线集成电路结构。镍芯大电流电感(TCDY)额定电流测量高达 DC 40 Amp,频率高达 1.0 MHz,低直流阻抗,易散热性。三种紧凑尺寸可供选择,8.2mm x 8.2mm, 10.2mm x 10.2mm, 和 12.5mm x 12.5mm。优异的性能使其成为现今应用的理想选择,主要应用于膝上笔记本电脑和桌面电脑的主板,电脑显示卡,VGA 模组,电源系统和 VRM 应用。

德键 (TCDY) 大电流系列功率电感器均符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸,感量范围齐全,可依客户的需求制造,若需特殊规格型式,请与德键业务联系。

下载 PDF 版本: 对角位插件式大电流功率电感器 (TCDY)

特长 :
  1. 大电流,直流可达 40A。屏蔽结构。低成本。
  2. 高频范围可到 1.0MHz。低阻抗。环保物料。
用途 :
  1. 适用于膝上笔记本电脑和桌面电脑的主板。
  2. 常规应用以及分布式电源系统和 VRM 应用。

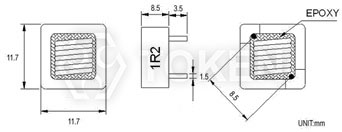

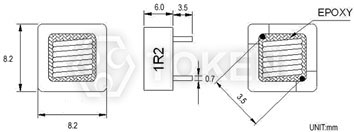

大电流对角位插件式 (TCDY0806/1108/1310) 结构尺寸 (单位: mm)

TCDY0806
TCDY1108
TCDY1310

大电流对角位插件式 (TCDY0806) 特性规格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY0806-R47M 0.47 1.9 22.0 1.0/100k
TCDY0806-R60M 0.60 1.9 21.0 1.0/100k
TCDY0806-R80M 0.80 2.9 17.0 1.0/100k
TCDY0806-1R0M 1.00 4.3 14.0 1.0/100k
Note:
  • 电感值测试 @ 100KHz , 0.1V。
  • 电感值下降 10% 等级 @ 额定 isat。
  • Δ T = 40 °C 温升 @ irms。
  • 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
  • 电气规格 @ +25 °C。

大电流对角位插件式 (TCDY1108) 特性规格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY1108-R47MB 0.47 0.8 38.0 100k/0.1v
TCDY1108-R60MB 0.60 0.8 38.0 100k/0.1v
TCDY1108-R80MB 0.80 1.3 31.0 100k/0.1v
TCDY1108-1R0MB 1.00 1.3 31.0 100k/0.1v
TCDY1108-1R5MB 1.50 1.8 26.0 100k/0.1v
TCDY1108-2R0MB 2.00 3.3 20.0 100k/0.1v
TCDY1108-3R3MB 3.30 6.3 14.0 100k/0.1v
Note:
  • 电感值测试 @ 100KHz , 0.1V。
  • 电感值下降 10% 等级 @ 额定 isat。
  • Δ T = 40 °C 温升 @ irms。
  • 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
  • 电气规格 @ +25 °C。

大电流对角位插件式 (TCDY1310) 特性规格

Part No L (µH) DCR Max. (mΩ) IDC Max. (A) Test Freq. (Hz)
TCDY1310-R47MB 0.47 0.75 40 100k/0.1v
TCDY1310-R60MB 0.60 0.75 40 100k/0.1v
TCDY1310-R80MB 0.80 0.75 39 100k/0.1v
TCDY1310-1R0MB 1.0 1.15 32 100k/0.1v
TCDY1310-1R5MB 1.5 1.85 26 100k/0.1v
TCDY1310-2R0MB 2.0 3.0 21 100k/0.1v
TCDY1310-2R4MB 2.4 3.0 20 100k/0.1v
TCDY1310-3R3MB 3.3 4.3 17 100k/0.1v
Note:
  • 电感值测试 @ 100KHz , 0.1V。
  • 电感值下降 10% 等级 @ 额定 isat。
  • Δ T = 40 °C 温升 @ irms。
  • 工作温度范围 (Operating temperature range) -40 °C to +125 °C。
  • 电气规格 @ +25 °C。

大电流功率电感器 (TCDY) 料号标识

TCDY 1310 - R22 M

型号
TCDY
尺寸
0806 8.2×8.2mm
1108 11.7×11.7mm
1310 12.5×13.5mm

电感值
R22 0.22µH
1R0 1.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
