EMI 抑制器 线性滤波电感器

(TCUU/TCET)

EMI 抑制器 线性滤波电感器 产品简介 (TCUU/TCET)

EMI 抑制器 线性滤波电感器 - TCUU98V 系列
EMI 抑制器 线性滤波电感器 (TCUU98V)
图片浏览

随着开关电源类的数字电路的普及和发展，电子设备辐射和泄漏的电磁波不仅严重干扰其他电子设备正常工作，导致设备功能紊乱、传输错误、控制失灵，而且威胁着人类的健康与安全，已成为一种无形污染。因此降低电子设备的电磁干扰 (EMI) 已成为世界电子行业关注的问题。

降低电子设备的电磁干扰已成为电子产品是否有市场的关键问题。而软磁材料已成为 EMI 滤波器中不可少的元件，并起着举足轻重的作用。

德键电子采用多种软磁材料，利用软磁材料具有的独特性能，制成的各种抑制 EMI 元器件，使其在抗电磁干扰领域发挥主要作用，并广泛地应用于各种电子电路和设备之中。

EMI 滤波器的作用是阻隔不需要的信号并以发热的形式消耗掉，而让需要的信号无衰减或几乎不衰减地通过。德键提供客户订制 EMI 线性滤波电感器服务，挑选适合频段的磁性材料，使滤波电感达到最经济和最佳效果，并满足客户设计的电子设备 EMC 标准，

德键提供完整 EMI 线性滤波电感尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与德键业务联系。

特性 :

  1. 高可靠性，轻便，闭磁式设计。
  2. 体积小，成本低。
  3. 易插入电路板。

用途 :

  1. AC调配器，传真，小尺寸荧光灯，录影机，彩电。
  2. 有效的抑制AC线共模扼流圈传导杂讯。
  3. 多功能电话。

EMI抑制器 线性滤波电感器 结构及尺寸(单位：mm) (TCUU98V)

EMI抑制器滤波电感器 (TCUU98V) 外观
EMI抑制器滤波电感器 (TCUU98V) 外观

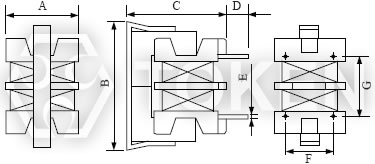

EMI抑制器 滤波电感器 (TCUU98V) 结构及尺寸图
EMI抑制器 滤波电感器 (TCUU98V) 结构及尺寸图
型号 A (max) B (max) C (max) D E F G
TCUU98V 11.0 16.5 16.5 3.5 Φ0.6 7.0 8.0

备注：可依客户特殊需求设计。


EMI抑制器 线性滤波电感器 电子特性 at 25°C (TCUU98V)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCUU98V-471 0.47 25 0.15 1.00
TCUU98V-681 0.68 25 0.25 0.85
TCUU98V-102 1.0 50 0.35 0.70
TCUU98V-222 2.2 50 0.7 0.50
TCUU98V-392 3.9 100 1.20 0.38
TCUU98V-472 4.7 100 1.60 0.34
TCUU98V-682 6.8 150 2.50 0.25
TCUU98V-103 10.0 200 4.00 0.20

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCUU98H))

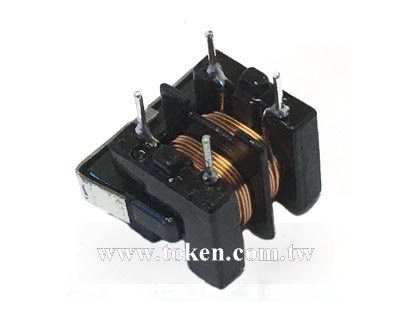

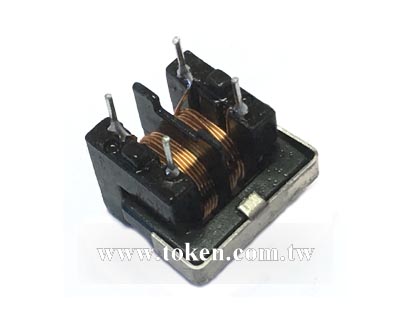

EMI抑制器滤波电感器 (TCUU98H) 外观
EMI抑制器滤波电感(TCUU98H)外观
EMI抑制器 滤波电感器 (TCUU98H) 结构及尺寸图
EMI抑制器 滤波电感器 (TCUU98H) 结构及尺寸图
型号 A (max) B (max) C (max) D E F
TCUU98H 15.5 16.5 12.5 Φ0.6 7.0 8.0

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCUU98H)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCUU98H-471 0.47 25 0.15 1.00
TCUU98H-681 0.68 25 0.25 0.85
TCUU98H-102 1.0 50 0.35 0.70
TCUU98H-222 2.2 50 0.7 0.50
TCUU98H-392 3.9 100 1.20 0.38
TCUU98H-472 4.7 100 1.60 0.34
TCUU98H-682 6.8 150 2.50 0.25
TCUU98H-103 10.0 200 4.00 0.20

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸 (单位：mm) (TCUU10)

EMI抑制器滤波电感器 (TCUU10) 外观
EMI抑制器滤波电感器 (TCUU10) 外观
(TCUU10) EMI抑制器 滤波电感器 结构及尺寸图
(TCUU10) EMI抑制器 滤波电感器 结构及尺寸图
型号 A (max) B (max) C (max) D E F G
TCUU10 17.0 18.5 23.0 4.0 Φ0.7 10.0 13.0

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCUU10)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCUU10-332 3.3 100 0.71 0.65
TCUU10-682 6.8 200 1.26 0.435
TCUU10-123 12.0 360 2.20 0.34
TCUU10-223 22.0 440 3.64 0.25
TCUU10-333 33.0 660 5.74 0.20
TCUU10-513 51.0 1000 9.12 0.15

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCUU16)

EMI抑制器滤波电感器 (TCUU16) 外观
EMI抑制器滤波电感 (TCUU16) 外观
EMI抑制器 滤波电感器 (TCUU16) 结构及尺寸图
EMI抑制器 滤波电感器 (TCUU16) 结构及尺寸图
型号 A (max) B (max) C (max) D E F G
TCUU16 22.0 20.0 28.5 4.5 Φ0.7 10.0 13.0

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCUU16)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCUU16-152 1.5 40 0.125 1.90
TCUU16-402 4.0 60 0.27 1.20
TCUU16-802 8.0 80 0.46 0.90
TCUU16-203 20.0 150 1.60 0.50
TCUU16-303 30.0 200 2.50 0.40

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCUT20)

EMI抑制器滤波电感器 (TCUT20) 外观
EMI抑制器滤波电感 (TCUT20) 外观

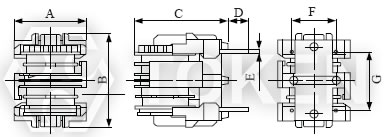

EMI抑制器 滤波电感器 (TCUT20) 结构及尺寸图
EMI抑制器 滤波电感器 (TCUT20) 结构及尺寸图
型号 A (max) B(max) C(max) D E F G
TCUT20 17.2 22.0 22.5 4.5 Φ0.8 10.0 13.0

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCUT20)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCUT20-222 2.2 150 0.24 1.30
TCUT20-392 3.9 150 0.41 1.00
TCUT20-103 10.0 550 1.00 0.60
TCUT20-183 18.0 600 1.63 0.50
TCUT20-223 22.0 800 2.04 0.40
TCUT20-333 33.0 800 3.42 0.30

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCET24B)

EMI抑制器滤波电感器 (TCET24B) 外观
EMI抑制器滤波电感器 (TCET24B) 外观
EMI抑制器 滤波电感器 (TCET24B) 结构及尺寸图
EMI抑制器 滤波电感器 (TCET24B) 结构及尺寸图
型号 A (max) B(max) C(max) D E F G
TCET24B 18.5 25.5 31.0 4.0 Φ0.8 10.0 13.0

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCET24B)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCET24B-252 2.5 100 0.13 2.00
TCET24B-352 3.5 150 0.18 1.70
TCET24B-452 4.5 200 0.21 1.50
TCET24B-103 10.0 300 0.47 1.00
TCET24B-153 15.0 400 0.73 0.80
TCET24B-203 20.0 600 0.87 0.70
TCET24B-353 35.0 800 1.58 0.60

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCET24H)

EMI抑制器 滤波电感器 (TCET24H) 外观
EMI抑制器滤波电感器 (TCET24H) 外观
EMI抑制器 滤波电感器 (TCET24H) 结构及尺寸图
EMI抑制器 滤波电感器 (TCET24H) 结构及尺寸图
型号 A (max) B(max) C(max) D E F G
TCET24H 18.5 25.5 31.0 4.0 Φ0.8 10.0 13.0

备注：可依客户特殊需求设计


EMI抑制器 滤波电感器 电子特性 at 25°C (TCET24H)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCET24H-252 2.5 100 0.13 2.00
TCET24H-352 3.5 150 0.18 1.70
TCET24H-452 4.5 200 0.21 1.50
TCET24H-103 10.0 300 0.47 1.00
TCET24H-153 15.0 400 0.73 0.80
TCET24H-203 20.0 600 0.87 0.70
TCET24H-353 35.0 800 1.58 0.60

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCET28B)

EMI抑制器滤波电感器 (TCET28B) 外观
EMI抑制器滤波电感器 (TCET28B) 外观
EMI抑制器 滤波电感器 (TCET28B) 结构及尺寸图
EMI抑制器 滤波电感器 (TCET28B) 结构及尺寸图
型号 A (max) B(max) C(max) D E F G
TCET28B 22.0 31.0 35.5 4.0 Φ0.8 10.0 13.0

备注：可依客户特殊需求设计


EMI抑制器 滤波电感器 电子特性 at 25°C (TCET28B)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCET28B-182 1.8 100 0.072 2.60
TCET28B-682 6.8 200 0.23 1.60
TCET28B-123 12.0 400 0.38 1.20
TCET28B-223 22.0 500 0.65 1.00
TCET28B-393 39.0 700 1.43 0.70
TCET28B-683 68.0 850 1.82 0.60

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 结构及尺寸(单位：mm) (TCET28H)

EMI抑制器 滤波电感器 (TCET28H) 外观
EMI抑制器 滤波电感器 (TCET28H) 外观
EMI抑制器 滤波电感器 (TCET28H) 结构及尺寸图
EMI抑制器 滤波电感器 (TCET28H) 结构及尺寸图
型号 A (max) B(max) C(max) D E F G
TCET28H 30.0 30.0 23.5 3.5 ± 0.5 Φ0.8 ±0.1 24.0 ± 0.5 20.0 ± 0.5

备注：可依客户特殊需求设计。


EMI抑制器 滤波电感器 电子特性 at 25°C (TCET28H)

产品料号 电感值 (mH)(min) 电感公差 (µH max) 直流阻抗 (Ω)(max) 定格电流 (A)(max)
TCET28H-182 1.8 100 0.072 2.60
TCET28H-682 6.8 200 0.23 1.60
TCET28H-123 12.0 400 0.38 1.20
TCET28H-223 22.0 500 0.65 1.00
TCET28H-393 39.0 700 1.43 0.70
TCET28H-683 68.0 850 1.82 0.60

备注：测试频率：1.0kHz
允许电流值：当温度升到 40°C 的直流电流。(Ta=25°C )

EMI抑制器 滤波电感器 料号标识 (TCUU98V，TCUU98H，TCUU10，TCUU16)

TCUU98V 471 D P
1234
型号
TCUU98V 立式
TCUU98H 卧式
TCUU10
TCUU16
电感值
471 0.47mH
681 0.68mH
102 1.0mH
222 2.2mH
绕法
None 标准绕法
D 分段绕法
包装
P 散装

EMI抑制器 滤波电感器 料号标识 (TCUT20，TCET24B，TCET24H，TCET28B，TCET28H)

TCUT20 222 P
123
型号
TCUT20
TCET24B
TCET24H
TCET28B
TCET28H
电感值
222 2.2mH
392 3.9mH
103 10.0mH
183 20.0mH
包装
P 散装
