共模线圈电感 共模扼流圈
(TCB7T)共模线圈电感 (TCB7T) 产品简介
共模电感 (Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中，过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起 EMI 滤波的作用 (Electro Magnetic Interference，电磁干扰)，用于抑制高速信号线产生的电磁波向外辐射发射。
德键电子 TCB7T 系列共模滤波器电感、EMI 滤波器电感器结构，采用铁氧体磁心，双线并绕，杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制，低差模噪声信号抑制干扰源，在高速信号中难以变形，体积小、使用方便，具有平衡度佳、使用方便、高品质等优点。广泛使用在抑制电子设备EMI噪音、个人电脑、及外围设备的 USB 线路、DVC、STB 的 IEEE1394 线路、液晶显示面板、低压微分信号、双平衡调音装置、多频变压器、阻抗变压器、平衡及不平衡转换变压器等。
德键 TCB7T 系列的 EMI 滤波器电感器，符合 RoHS 标准，无铅焊接技术及 100% 无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
特长 :
- 使用双线并绕方式平衡度更佳。
用途 :
- 双平衡调音装置、多频变压器、阻抗变压器等。

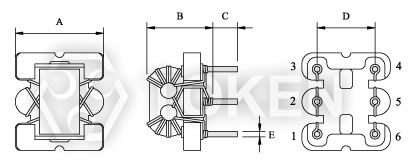

共模线圈 (TCB7T) 结构及尺寸
|
||||||
| 型号 | A(max) | B(max) | C ± 1.0 | D ± 0.5 | E ± 0.05 | |
| TCB7T | 7.2 | 7.1 | 2.6 | 4.5 | 0.5 | |
Note:可依客户特殊需求设计。
共模线圈 (TCB7T) 特性规格
| 产品料号 | 圈数 | 工作频率范围(MHz) | 插入损失 (dB) | 图号 |
| Double balanced mixer | ||||
| TCB7T - 456DB1013 | 1 | 50 ~ 400 | 10dB(max) | 1 |
| TCB7T - 456DB1014 | 2 | 10 ~ 1.0 GHz | 6dB(max) | 1 |
| TCB7T - 456DB1005 | 3 | 8 ~ 800 | 3.5dB(max) | 1 |
| TCB7T - 456DB1006 | 4 | 6 ~ 600 | 2.5dB(max) | 1 |
| TCB7T - 456DB1007 | 5 | 5 ~ 500 | 2dB(max) | 1 |
| TCB7T - 456DB1009 | 2 | 400 ~ 1.3 GHz | 4dB(max) | 1 |
| Distributor | ||||
| TCB7T - 456DS1012 | - | 20 ~ 600 | In to Out-1,2 4.5dB(max)Out-1 to Out-2 (Isolation)10dB(min) | 2 |
| Directional coupler | ||||
| TCB7T - 456PS1015 | 4 | 6 ~ 600 | In to Out-1 1.3dB(max) In to Out-2 11dB-14dB | 3 |
| TCB7T - 456PS1016 | 5 | 6 ~ 600 | In to Out-1 0.9dB(max) In to Out-2 13dB-16dB |
3 |
| TCB7T - 456PS1011 | 6 | 6 ~ 600 | In to Out-1 0.8dB(max) In to Out-2 15dB-17dB | 3 |

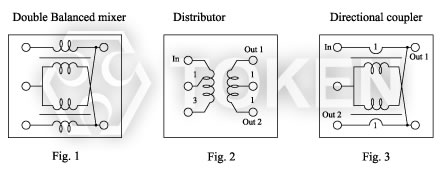

共模线圈 (TCB7T) 接线图
|
共模线圈 (TCB7T) 料号标识
| TCB7T | - | 456DB1013 | ||||||||||
| 1 | 2 | |||||||||||
|
|
|||||||||||
