收录机用 陶瓷滤波器 (LT)
(LT) 收录机用陶瓷滤波器 - 产品简介
陶瓷滤波器(LT)，旨在满足标准盒式磁带录音机的需求。
德键电子 LT 收录机系列是为收录音机标准元器件之一，主要应用在低单价的产品，使之更经济、更有成效的设计。
德键提供完整压电元器件尺寸，频率范围齐全(与村田压电陶瓷系列相容)，并提供产品目录下载。可依客户的需求制造，若需特殊规格型式，请与德键电子业务联系。
下载 PDF 版本: 收录机用陶瓷滤波器 (LT)。
特性 :
- 体积小尺寸（单位：mm）：7.0 × 9.0 × 3.6。
- 中心频率(fo)(KHz) 450±2，455±2，465±2。
- 阻带衰耗 (fo±100KHz)(dB)min：12。
- 选择性离谐 ±9KHz off (dB)min：11。
- 输入/ 输出 阻抗 (Ω)：2。
(LT) 外形尺寸 (单位: mm)
陶瓷滤波器收录机用(LT) 尺寸图 (单位: mm) |
(LT) 技术特性
(LT) 陶瓷滤波器 特性曲线 |
||||||||||||||||
| 型 号 | 中心频率 (fo)(KHz) | 插入损耗 (dB)max | 6 分贝带宽(KHz)min | 阻带衰耗 (fo±100KHz)(dB)min | 选择性离谐 ±9KHz off (dB)min |
通带波动 (dB)max | 输入/ 输出 阻抗 (Ω) | |||||||||
| LT450A | 450±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
| LT455A | 455±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
| LT465A | 465±2 | 3 | 8 | 12 | 11 | 1 | 2 | |||||||||
- 中心频率可以根据需要在 450 - 470 KHz 范围内选择。
- 标称频率公差±2 KHz。

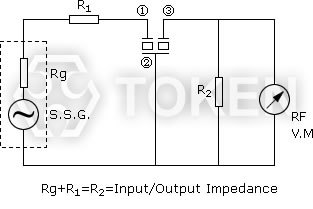

(LT) 测试电路
(LT) 滤波器测试电路 |
(LT) 料号标识
| LT455A | P | ||
 | | ||
|
|
