同轴谐振器 微波介质谐振器 (DR)

微波介质谐振器 - (DR) 产品简介

< >
  • 微波介质谐振器 - DR 系列
  • Coaxial Resonators (DR) Series
  • Coaxial Resonators (DR) Series
  • Coaxial Resonators (DR) Series

介质陶瓷谐振器是一种微波元件,德键电子生产介质谐振器(柱状、环状),同轴谐振器(矩形腔、圆柱形腔、同轴线腔谐振器),微波谐振器等,它是由高 Q 值的介质陶瓷制成,温度系数好,主要用于微波震荡器和滤波器。

介质谐振器的尺寸和电介质材料的介电常数的平方根成反比,电介质材料的介电常数越大,所需要的电介质陶瓷块体就越小,谐振器的尺寸也就越小。另一个重要参数是插入损耗低,微波介质材料的介质损耗是影响介质滤波器插入损耗的一个主要因素。微波介质材料 Q 值与介质损耗成反比关系。Q 值越大,滤波器的插入损耗就越低。

因此,微波介质陶瓷材料的高介电常数有利于微波介质滤波器的小型化,可使滤波器同微波管、微带线一道实现微波电路混合集成化,使器件尺寸达到毫米量级,其价格也比金属谐振腔低廉得多。

根据介质谐振器稳频机理,采用介质谐振器稳频的 FET 振荡器(简称介质振荡器)可分为以下 4 种类型,即反射型、带阻型、传输型和反馈型。

同轴谐振器由内外导体同轴线而得名,在内外导体之间充填各种介质陶瓷,使得到介质陶瓷同轴谐振器之名。它的长度比未填充的谐振器长度小很多。同轴谐振器有两个端口,根据端口的不同的边界条件,将谐振器依基本结构分为三大类型:二分之一波长式、四分之一波长式、和电容加载式,每种结构各具特点。

介质同轴谐振器具有体积小,温度稳定性高等特点,间接用于各种微波通讯设备中,特别适合用于 PCS/PCN 滤波器,基站,雷达检测器,卫星广播接收系统,军用微波设施中。符合 RoHS 标准。

下载 PDF 版本: 微波介质谐振器 同轴谐振器 (DR)。

特性 :
  1. 低温度系数
  2. 高Q值,高介电常数
  3. 谐振频率范围广
应用范围 :
  1. 滤波器及变工器
  2. 振荡器,无线耳机
  3. 900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话

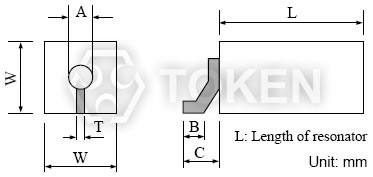

DR 系列 介质谐振器尺寸 (单位: mm)

微波介质谐振器 - DR 系列 尺寸图微波介质谐振器 - DR 系列 尺寸图
型号 边宽
W (O/D)
内孔直径
A (I/D)
引脚焊点宽
B
引脚长度
C
引脚厚度
T
DR120 12.0±0.2 ① Φ4.0±0.2 without tab 3.2 1.0
② Φ3.55±0.2 1.5
DR100 10.0±0.2 ① Φ3.3±0.2 1.3 3.0 1.0
DR80 8.0±0.2 ① Φ2.7±0.2 1.3 2.6 0.7
DR60 6.0±0.2 ① Φ2.5±0.2 without tab 2.4 0.7
② Φ2.2±0.2 without tab
③ Φ2.0±0.2 1.2
DR50 5.0±0.2 ① Φ1.8±0.2 1.0 2.2 0.6
② Φ1.5±0.2 1.0
DR40 4.0±0.1 ① Φ1.8±0.1 0.8 1.8 0.6
② Φ1.5±0.1 without tab
③ Φ1.2±0.1 without tab
DR30 3.0±0.1 ① Φ1.0±0.1 0.7 1.5 0.5
DR20 2.1±0.1 ① Φ0.6±0.1 0.5 1.2 0.5

DR 系列 TEM 模式介质谐振器特性参数

材料 介电常数 Tf [1] 类型 阻抗 (Ω) 波长
Length
频率范围
(MHz)
Q 值 [2]
(min)
A
系列
21±1 0±10 DR120 ①15 ②17 λ/4 800~1300 800
λ/2 1600~2700 1000
DR100 16 λ/4 800~1300 700
λ/2 1600~3200 800
DR80 15 λ/4 1000~3200 650
λ/2 2000~3000 700
DR60 ①12 ②14 ③15 λ/4 1000~2700 550
λ/2 2000~3000 600
DR50 ①14 ②17 λ/4 1300~3000 450
λ/2 2500~4000 500
DR40 ①11 ②14 ③17 λ/4 1300~4000 380
λ/2 2500~4000 400
DR30
DR20
15 λ/4 1900~4000 320
17 λ/4 2800~5000 250
B
系列
36±1 0±10 DR120 ①12 ②13 λ/4 600~1000 700
λ/2 1200~2400 900
DR100 12 λ/4 600~1200 600
λ/2 1200~2400 800
DR80 12 λ/4 800~1500 500
λ/2 1600~3000 700
DR60 ①10 ②11 ③12 λ/4 800~1800 450
λ/2 1600~3500 550
DR50 ①11 ②13 λ/4 800~1800 380
λ/2 1600~3500 450
DR40 ①9 ②11 ③13 λ/4 1000~2700 320
λ/2 2000~4800 400
DR30
DR20
12 λ/4 1300~3000 220
13 λ/4 1300~3000 220
C
系列
90±2 0±10 DR120 ①7 ②8 λ/4 400~800 650
λ/2 800~1500 700
DR100 7 λ/4 600~800 550
λ/2 1200~2400 650
DR80 7 λ/4 440~1000 450
λ/2 1000~1500 550
DR60 ①6 ②7 ③7 λ/4 440~1300 400
λ/2 1000~2200 470
DR50 ①7 ②8 λ/4 500~1800 380
λ/2 1000~3000 450
DR40 ①6 ②7 ③8 λ/4 900~1600 200
λ/2 2000~4800 300
DR30
DR20
7 λ/4 900~1600 250
8 λ/4 900~1600 150
[1] 频率温度稳定性
[2] Q 值是指频率范围下限时所测值

Dielectric Resonators (DR) Series 料号标识

DR 30 A 1 W4 2533 T
介质谐振器
边宽
材料
阻抗
1
2
3
波长
W2 λ/2
W4 λ/4
中心频率 (MHz)
外形
T 有引脚
N 无引脚
