微波介质天线 (DA)

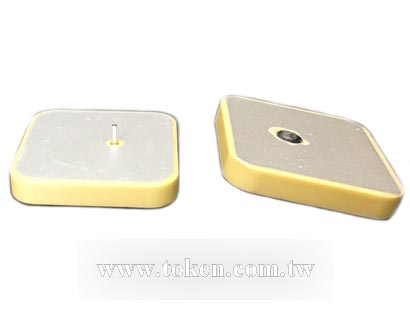

微波介质天线 (DA) 产品简介

< >

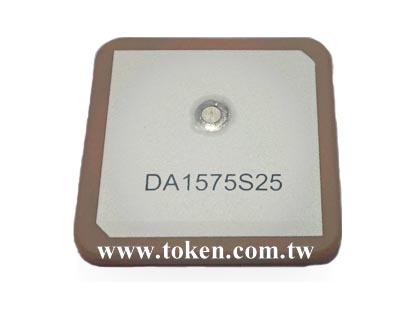

  • 微波介质天线 DA 系列
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)

德键的介质天线在目前卫星导航与勘测领域,以及卫星电视接收中得到了非常广泛的应用,由于介质天线在小体积的条件下,就可以得到较大的增益,从而在对要求体积较小的产品中被广泛的使用。

中国大陆的 GPS 导航卫星使用的频率是 1575.42 MHz,全球定位卫星的数量目前是 24 颗卫星围绕在我们的上空,为了能够达到 3D 定位,我们的定位系统,要求至少要同时可以接收来自 3 颗不同的卫星发射过来的信号,才可以进行基本的定位计算。在目前市场上所使用的 GPS 介质天线大多数是 25*25*4 mm 尺寸的,随着市场上对系统小型化的要求,目前德键已经有更加小型的介质天线 18*18*2 mm 和 13*13*2 mm 应用于 GPS 导航系统。

介质天线是用同轴线馈电的介质陶瓷片。由同轴线的内导体的延伸部分,形成一个振子,用以激发电磁波,套筒的作用除夹住介质棒外,更主要的是反射电磁波,从而保证由同轴线的内导体激励电磁波,并向介质棒的自由端传播。

德键的介质天线采用低损耗,高频介质材料,严格的制程控制,适用于全球定位系统(GPS),无线广播系统的小型天线元件。DA 系列微波天线,符合 RoHS 标准,可提供客户自定义设计和提供更小的公差要求。应用介质天线的具体设计,也可针对频率要求,包括不同的电感值和 Q 规格调整。

下载 PDF 版本: 微波介质天线 (DA)。

特性 :
  1. 优质的介质陶瓷材料
  2. 稳定的温度系数
  3. 高稳定性能
  4. 小尺寸
应用范围 :
  1. 全球定位系统
  2. 无线广播系统

DA 系列 技术特性

型号 尺寸
(mm)
中心频率
(MHz)
带宽
(MHz)
增益
(dBi)
接地面积
(mm)
应用
DA1575S25T4A 25*25*4 1575 ≥10 4.5 35*35 GPS
DA1575S25T4B 25*25*4 1575 ≥10 4.5 70*70
DA1575S25T2B 25*25*2 1575 ≥10 4.5 70*70
DA1580S25T4A 25*25*4 1580 ≥15 4.5 35*35
DA1580S25T4B 25*25*4 1580 ≥15 4.5 70*70
DA1580S25T2B 25*25*2 1580 ≥15 4.5 70*70
DA1580S18T4 18*18*4 1580 ≥10 3.0 50*50
DA1580S18T2 18*18*2 1580 ≥10 3.0 50*50
DA1580S13T4 13*13*4 1580 ≥5 0.0 50*50
DA2450S13T4 13*13*4 2450 ≥5 0.0 50*50
DA2450S13T2 13*13*2 2450 ≥5 0.0 50*50
DA1575S36T4 36*36*4 1575 ≥30 5.0 80*80
DA2450D16 Φ16 2450 45 2.1 50*70 W-LAN
DA1616S25(Tx) 25*25*4 1616 ≥10 4.0 70*70 Beidou Satellite Position System
DA2492S25(Rx) 25*25*4 2492 ≥10 4.0 70*70
Note : 频率可根据客户要求制造,请洽询德键电子业务部。其它参数指标可按照客户要求设计。<

DA 系列 GPS 介质天线尺寸

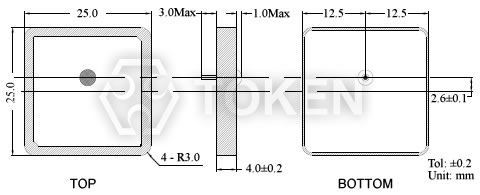

GPS 介质天线尺寸 (DA) 尺寸图 IGPS 介质天线尺寸 (DA) 尺寸图 I

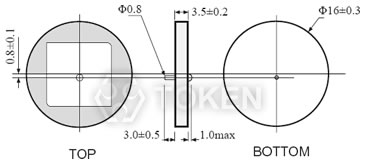

GPS 介质天线尺寸 (DA) 尺寸图 IIGPS 介质天线尺寸 (DA) 尺寸图 II

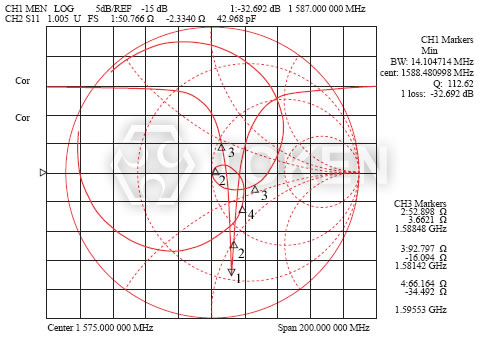

DA 系列 GPS 介质天线波形特性

GPS 介质天线波形特性 DA 系列GPS 介质天线波形特性 DA 系列

微波介质天线 (DA) 料号标识

DA 1580 S 18 T2
介质天线
中心频率
结构
尺寸
厚度
