精密锰镍铜合金分流电阻器 大电流型 (FL)

大电流锰镍铜合金分流电阻器 - (FL) 产品简介

使用德键大电流精密锰镍铜合金分流电阻器(Current Shunt Resistors),加强高电流产品应用的精密测量。

< >
  • 大电流精密锰镍铜合金分流电阻器 FL 系列
  • Current Shunt Resistors FL Series
  • Current Shunt Resistors FL Series
  • Current Shunt Resistors FL Series

分流合金电阻器是通过电路中的电压降电流产生电压差,常应用于交流或直流电压测量中的精密低阻值电阻,又称为电表分流器,是电流感测电阻器系列中的一类。

德键专门设计一系列的精密分流电阻器,可应用于千瓦时表和其他高电流的广范应用。

可互换式的分流电阻器 (FL) 常应用于各种测量的仪器、仪表,可安装于 PCB 板、或主机板上。由铜,锰合金电焊组成,具有低温度系数,低电感量。德键 FL 分流电阻器于电压降 75 mV,可承载高达 10000A 的高电流。

德键 FLQ-54 型电阻分流器是由精密锰镍铜合金板组成,银合金的铜引脚焊接,保证了焊接点的电气性能。此结实的结构提供了高可靠性能,无电感量,及高负载能力电阻器。FLQ-54 系列广泛用于通讯系统、电子整机、自动化控制电源等限流回路、和均流或取样检测。

德键提供散装 FL 系列,符合无铅 及 RoHS 标准。可依客户的需求定制,为客户提供低阻系列电流感测分流电阻器产品。特殊的阻值、尺寸、规格、及产品最新信息,请与德键业务部洽询。

下载 PDF 版本: 合金分流电阻器 (FL)

额定功率计算 : 功率 (W) = 电流 (I2) x 电阻值 (Ω)
  1. 分流电阻器为电阻的一种,电流流经电阻器,会产生热发散的温升。
  2. 温升会改变阻值,甚至造成电阻器的损害,因此分流电阻器有一定的额定功率或降额因子。
  3. 于实际应用设计中,建议使用 2/3 的分流电阻器的 "额定电流"。
  4. 热量的产生为功率,瓦(W)。

如何计算电流 : 电流 (I) = 电压 (V) / 电阻值 (Ω)
  1. 把分流电阻器插入到电路,通过测量压降分流可以测量到系统的电流。
  2. 知道电阻的电流分流后,通过欧姆定律就可以计算出电流。

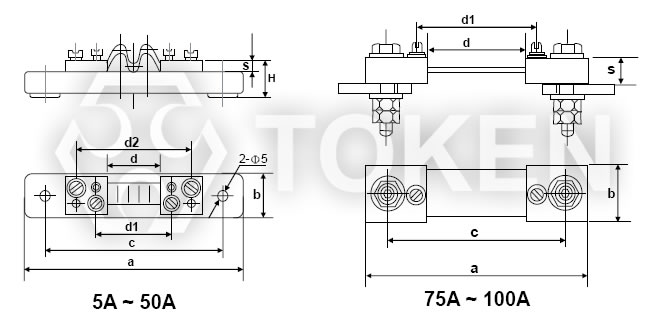

精密合金分流电阻器 FL-2 尺寸 (5A-100A, 单位: mm)

精密合金分流电阻器 FL-2 Type (5A-100A)精密合金分流电阻器 FL-2 Type (5A-100A)
额定
电压降 (mV)
额定
电流 (A)
尺寸 (单位: mm) 高电流螺栓
(mm)-PC
(选配)
并联电压螺栓
(Shunt Voltage Bolt)
(mm)-PC (选配)
a c b c1 c2 H S d d1 d2
75 5 120 100 20     15 5 30 42 60 M5x6-2 M5x6-2
75 10 120 100 20     15 5 30 42 60 M5x6-2
75 15 120 100 20     15 5 30 42 60 M5x6-2
75 20 120 100 20     15 5 30 42 60 M5x6-2
75 30 120 100 20     15 5 30 42 60 M5x6-2
75 50 120 100 20     15 5 30 42 60 M5x6-2
75 75 104 85 22     22 10 40 53   M8x35-2
75 100 104 85 22     22 10 40 53   M8x35-2

精密合金分流电阻器 FL-2 尺寸 (150A-1000A, 单位: mm)

精密合金分流电阻器 FL-2 系列 (150A-1000A)精密合金分流电阻器 FL-2 系列 (150A-1000A)
额定
电压降 (mV)
额定
电流 (A)
尺寸 (单位: mm) 高电流螺栓
(mm)-PC
(选配)
并联电压螺栓
(Shunt Voltage Bolt)
(mm)-PC (选配)
a c b c1 c2 H S d d1 d2
75 150 116 85 22     22 6 30 39 54 M8x35-2 M5x6-2
75 200 116 85 22     22 6 30 39 54 M8x35-2
75 250 126 100 26     22 6 40 49 64 M10x35-2
75 300 126 100 26     22 6 40 49 64 M10x35-2
75 400 126 100 38     22 6 40 49 64 M10x35-2
75 500 126 100 45     22 6 40 49 64 M10x35-2
75 600 126 100 62     22 6 40 49 64 M10x35-2
75 750 126 100 76 50   22 6 40 49 64 M10x35-4
75 1000 126 100 95 50   22 6 40 49 64 M10x35-4

大电流型合金分流电阻器 FL-2 尺寸 (1500A-10000A, 单位: mm)

大电流型合金分流电阻器 FL-2 系列 (1500A-10000A)大电流型合金分流电阻器 FL-2 系列 (1500A-10000A)
额定
电压降 (mV)
额定
电流 (A)
尺寸 (单位: mm) 高电流螺栓
(mm)-PC
(选配)
并联电压螺栓
(Shunt Voltage Bolt)
(mm)-PC (选配)
a c b c1 c2 H S d d1 d2
75 1500 190 160 95 50   100 6 40 52 64 M12x60-4 M5x6-2
75 2000 190 160 95 50   100 6 40 52 64 M12x60-4
75 2500 190 160 110 50   100 13 40 52 84 M12x60-4
75 3000 190 160 145 2-50   100 13 40 52 84 M12x60-6
75 4000 190 160 195 2-50 55 100 13 40 52 84 M16x80-8
75 5000 284 220 195 2-50 55 150 18 40 52 88 M16x80-8
75 6000 284 220 210 2-50 80 150 18 40 52 88 M16x80-8
75 7500 290 220 320 3-50 2-60 150 18 40 52 88 M16x80-12
75 10000 290 220 400 3-50 2-90 150 18 40 52 88 M16x80-12

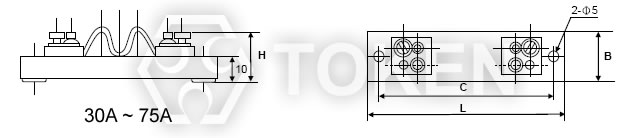

精密合金分流电阻器 FL-13 尺寸 (30A-75A, 单位: mm)

精密合金分流电阻器 FL-13 系列 (30A-75A)精密合金分流电阻器 FL-13 系列 (30A-75A)
额定电压降 (mV) 额定电流 (A) 尺寸 (单位: mm) 组装尺寸 (mm)
L B H C Bolt
75mV 30A 100 20 21 85 M5
75mV 50A 130 14 30 85 M8
75mV 75A 130 14 30 85 M8

大电流型合金分流电阻器 FL-13-A 尺寸 (100A-1000A, 单位: mm)

大电流型合金分流电阻器 FL-13-A 系列 (100A-1000A)大电流型合金分流电阻器 FL-13-A 系列 (100A-1000A)
额定电压降 (mV) 额定电流 (A) 尺寸 (单位: mm) 组装尺寸 (mm)
L B H C C1 Bolt
75mV 100A 130 14 30 85   M8
75mV 200A 130 24 30 85   M10
75mV 300A 130 30 30 100   M10
75mV 400A 130 42 30 100   M10
75mV 500A 130 52 30 100   M10
75mV 600A 130 60 30 100 50 M10
75mV 750A 130 77 30 100 50 M10
75mV 1000A 130 95 30 100   M10

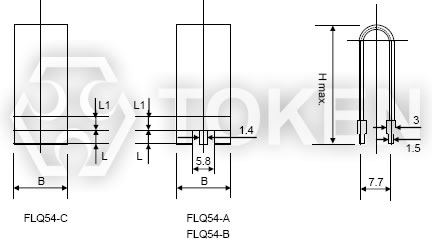

径向立式合金分流电阻器 FLQ54 尺寸 (30A-100A, 单位: mm)

径向立式合金分流电阻器 FLQ54 系列 (30A-100A)径向立式合金分流电阻器 FLQ54 系列 (30A-100A)
规格 尺寸 (单位: mm) 端子式样
H max. B L L1
FLQ54-A 37 18 3 3 6
FLQ54-B 60 30 5 5 6
FLQ54-C 32 15 3 3 2

精密锰镍铜合金分流电阻器 FLQ54 电气特性 (30A-100A)

规格 额定电流 (A) 额定压降 (mV) 公称阻值 (mΩ) 精度等级 温度范围 (°C) 温度系数 (ppm/°C)
FLQ54-A 30 50 1.6667 0.5 -55 ~ +85 ±25
FLQ54-A 50 50 1.0000
FLQ54-A 60 50 0.8333
FLQ54-B 60 50 0.8333
FLQ54-B 75 50 0.6667
FLQ54-B 100 50 0.5000
FLQ54-C 30 45 1.5000
FLQ54-C 60 45 0.7500

精密锰镍铜合金分流电阻器 (FL-2, FL-13, FL-13-A) 性能测试条件

测试项目 规格标准
额定电压降 Voltage Drop 50mV, 60mV, 75mV, 100mV.
精度等级 Accuracy Class 0.5% for 5~4000 A; 1% for 5000~6000 A。
过负荷性能 Over Rating Capacity 施加 120% 额定电流,持续 2 小时。
操作环境条件 Ambient Conditions 操作温度:-40~+60°C; 相对湿度:≤95% 35°C。
负载热温 Giving Out Heat When Loaded 额定电流 50A 以下,不可超过 80°C;额定电流 50A 及以上,不可超过 120°C。
机械冲击性能 Mechanical Capacity 可承受 70m/S2 加速冲击力,及机械震动 80-120 次/分,持续 5 小时。

精密锰镍铜合金分流电阻器 (FL) 料号标识

FL-2 - 5A 50mV F p

型号
FL-2
FL-13
FL-13-A
FLQ54-A
FLQ54-B
FLQ54-C

额定电流 (A)
5A 5 A
10A 10 A
200A 200 A
750A 750 A
压降 (mV)
50mV 50 mV
60mV 60 mV
75mV 75 mV
100mV 100 mV
精度等级 (%)
F ±1%
D ±0.5%
包装方式
P 散装
