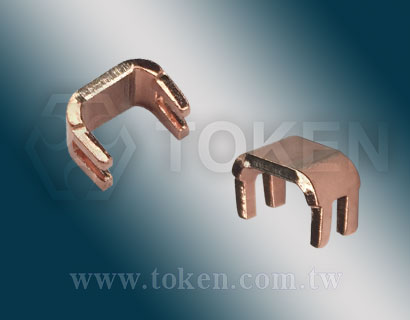

德键 FLH 敞开式四引脚合金分流器电阻系列,又称为四引线采样电阻、电流感测电阻、或四引脚取样电阻器。
采用开尔文四端子配置电阻器 (Kelvin four-terminal resistors),可确保电流作用于两个相对的端子,测量其他两个端子的检测电压,从而降低端子之间的电阻值和温度系数的影响,而得到更精确的电流测量值。
FLH 四引线合金分流器采用 U 形设计,高脉冲特殊合金元件构造,可提高了该电阻器的功率和扩大操作温度的范围,具有低阻,低感,高可靠性等特性。低至 ±20ppm/°C 温度系数,更提供优异的性能,适合多种应用。
提供 3W 额定功率,阻值可小至 0.0003Ω,公差精度低至 ±1%、±2%、及 ±5%,电感量小于 10 nH 纳亨,温度系数 ±20ppm/°C、±50ppm/°C 可供选择,适合电流感测、取样、采样、检测等电子设备产品应用。
德键电子采用现代技术和生产方法,不断升级生产设备,提供完整的低阻值的电流检测电阻产品,及全方面电流感测分流器的产品信息和应用资讯,产品符合 RoHS 要求。
FLH 系列作为电流分阻器、电流检测电阻产品应用,可按客户的需求,订制长/宽尺寸。特殊的阻值、及产品最新信息,请与德键业务部洽询。
下载 PDF 版本: 精密合金分流器 四端子采样电阻器 (FLH)。

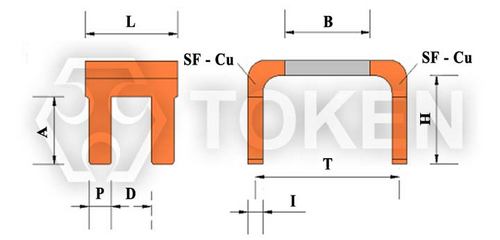

四端子精密采样电阻 - (FLH) 系列 尺寸图
|
||||||||
规格 | B (mm) | W (mm) | L (mm) | A (mm) | P (mm) | H (mm) | D (mm) | I (mm) |
FLH-M-0m30 | 5.0±0.3 | 8.3±0.3 | 5.3±0.3 | 3.8±0.5 | 1.3±0.3 | 5.0±1.0 | 1.8±0.3 | 1.43±0.3 |
FLH-M-0m50 | 5.0±0.3 | 8.3±0.3 | 5.3±0.3 | 3.8±0.5 | 1.3±0.3 | 5.0±1.0 | 1.8±0.3 | 0.86±0.3 |
FLH-M-R001 | 5.0±0.3 | 8.3±0.3 | 5.3±0.3 | 3.8±0.5 | 1.3±0.3 | 5.0±1.0 | 1.8±0.3 | 0.44±0.3 |
FLH-M-R002 | 5.0±0.3 | 8.3±0.3 | 5.3±0.3 | 3.8±0.5 | 1.3±0.3 | 5.0±1.0 | 1.8±0.3 | 0.63±0.3 |
FLH-M-R003 | 5.0±0.3 | 8.3±0.3 | 5.3±0.3 | 3.8±0.5 | 1.3±0.3 | 5.0±1.0 | 1.8±0.3 | 0.43±0.3 |

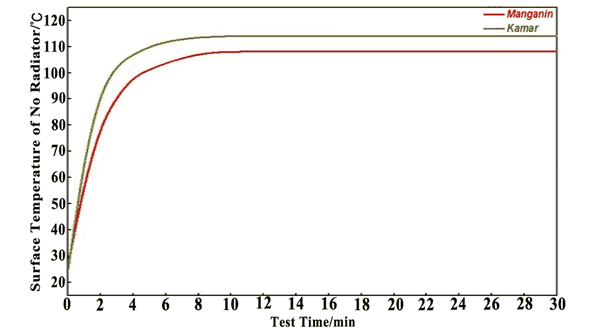

表面温度曲线图
|
温度系数曲线图
|
测试项目 | 规格标准 | 测试方法 |
冷热循环 | ±0.5% | JESD22 (-55°C 到 +125°C)1000次。静置 24±2 小时后量测。 |
高温测试 | ±0.5% | MIL-STD-202 1000小时 于T=125°C未通电。静置 24±2 小时后量测。 |
耐湿测试 | ±0.5% | MIL-STD-202 未通电 t=24 小时/次,不含 7a 和 7b 步骤。静置 24±2 小时后量测。 |
湿度测试 | ±0.5% | MIL-STD-202 1000小时 85°C/85%RH。备注:指定条件:10% 工作功率。静置 24±2 小时后量测。 |
操作寿命 | ±0.5% | MIL-STD-202 条件 D 稳定状态 TA=125°C 额定功率。静置 24±2 小时后量测。 |
可焊性测试 | 95% 覆盖。 | J-STD-002C 245°C±5°C, 5s+0.5s/-0。 |
振动测试 | ±0.5% | MIL-STD-202 "5g 20分钟,3 方向 12 次循环。" 备注:用 8"X5" PCB 031" 厚7" 安装于较长一边的相对两边角落,固定点位于 2 英寸以内。测试频率为 10-2000Hz。静置 24±2 小时后量测。 |
耐焊性测试 | ±0.5% | MIL-STD-202 260°C±5°C,10s±1s。静置 24±2 小时后量测。 |
短时间过负载 | ±0.5% | MIL-STD-202 5倍额定功率5秒。静置 24±2 小时后量测。 |
热冲击测试 | ±1% | MIL-STD-202 -55°C/+125°C, 300 次循环, 最大传输时间 20秒, 静置 15 分钟。 |

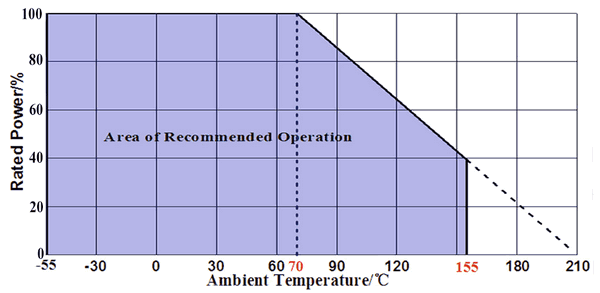

额定功率 vs 环境温度 (降额曲线图)
|
(FLH) 内包装规格
|
|||
包装规格 | L/mm | W/mm | T/mm |
P1 | 130 | 130 | 0.2 |
P2 | 160 | 160 | 0.2 |
P3 | 210 | 150 | 0.1 |

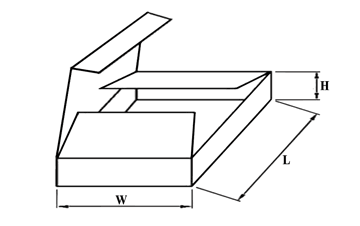

(FLH) 外包装规格
|
|||
包装规格 | L/mm | W/mm | H/mm |
B1 | 170 | 120 | 50 |
B2 | 240 | 180 | 115 |
B3 | 230 | 170 | 200 |
B4 | 250 | 250 | 250 |
B5 | 300 | 300 | 300 |
FLH | M | R001 | F | ||||||||||||||||||||||||
|
|
|
|
