敞开式 毫欧 低阻值分流电阻器 (LRB)
敞开式毫欧电阻器 - (LRB) 产品简介
德键敞开式毫欧低值电阻，是分流电阻器的最佳选择 (LRB)。
<
>
德键的 LRB 敞开式低值电阻系列采用锰铜合金，镍铜合金（康铜合金）为阻抗元件，铜包钢引脚和焊接结构。立式引脚插件和标准间距设计，使 LRB 易于安装。适用于电流感应和分流器应用。
敞开式裸露金属元件设计，允许空气流通以达到最大的冷却效果，使印刷电路板滞留更少的热量。防火结构设计提供 20mΩ 低阻值，低电感量。客户可以指定电阻范围，以满足设计的挑战性和具体的技术要求。
针对所有类型的高电流电源和功率应用，往往需要一个坚固结实、能承受环境变化等不同条件的毫欧电阻器，德键的 LRB 低阻值合金电阻系列是最佳的选择。
LRB 敞开式分流电阻器，可以在不明显影响电路的情况下测量电流，其可靠的性能，和对电路微小的影响，成为电源设计着的首选，是目前电子、电器、资讯产品使用量最大，价格最便宜，品质稳定性信赖度高的电流感应电阻器。
LRB 系列提供散装 2Kpcs 每包的包装，符合无铅 及 RoHS 标准。可依客户的需求生产，提供敞开式电流检测低阻分流电阻器的产品系列。特殊的阻值、尺寸、规格、及产品最新信息，请与德键业务部洽询。
下载 PDF 版本: 分流电阻器 (LRB)。
特性 :
- 铜包钢引脚，径向引线，电阻值 20 mΩ。
- 高稳定性敞开式设计。标准公差 5%。最大电流等级 4.5A，低电感量。
- Ni-Cu 镍铜（康铜）合金电阻元件。无铅 (Pb)，并且符合 RoHS 标准。
应用 :
- CPU 驱动控制，逆变器、开关电源、电动工具、电机控制。
- 汽车控制、反馈系统、电源并联、电流感测、和电流检测、电池剩余电源检测。

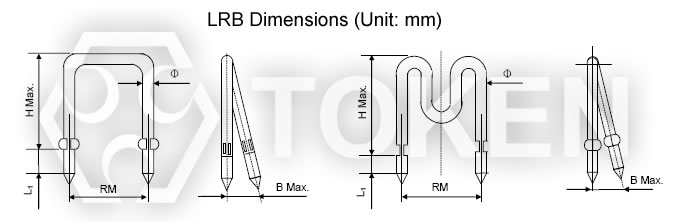

敞开式低值毫欧分流电阻 (LRB) 形状尺寸 (单位: mm)
敞开式低值毫欧分流电阻器 - LRB 系列 尺寸图 |
||||||||||||||||
| RM (mm) | H Max. (mm) | B Max. (mm) | Ø (mm) | L1 (mm) | ||||||||||||
| 5 ~ 50 | 20 | 1 | 5 ~ 29 | 3±0.5 | ||||||||||||
敞开式毫欧低值分流电阻 (LRB) 电气特性
| 规格 | 直径 Ø (mm) | 额定电流 (A) | 阻值范围 (mΩ) | 公差精度 (%) | 温度系数 (ppm/°C) | 温度范围 (°C) |
| LRB-05 | 0.5 | 2.5 | 20~50 | ±3%(H) ±5%(J) ±10%(K) |
±50 ~ ±100 | -55 ~ +85 |
| LRB-06 | 0.6 | 3.0 | 20~50 | |||
| LRB-07 | 0.7 | 4.0 | 20~50 | |||
| LRB-08 | 0.8 | 4.5 | 20~50 | |||
| LRB-09 | 0.9 | 5.0 | 10~50 | |||
| LRB-10 | 1.0 | 5.5 | 10~30 | |||
| LRB-11 | 1.1 | 6.0 | 5~20 | |||
| LRB-12 | 1.2 | 7.0 | 5~20 | |||
| LRB-13 | 1.3 | 7.5 | 5~20 | |||
| LRB-14 | 1.4 | 8.0 | 5~20 | |||
| LRB-15 | 1.5 | 9.0 | 5~20 | |||
| LRB-16 | 1.6 | 9.5 | 5~15 | |||
| LRB-18 | 1.8 | 11 | 3~10 | |||
| LRB-20 | 2.0 | 12 | 2~8 | |||
| LRB-23 | 2.3 | 14 | 2~8 | |||
| LRB-25 | 2.5 | 17 | 2~5 | |||
| LRB-29 | 2.9 | 21 | 2~5 |
敞开式低阻值毫欧电阻/分流电阻器 (LRB) 料号标识
| LRB | - | 08 | 05 | R005 | K | P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
