镍铜 康铜 锰铜 合金电阻 采样取样电阻器 敞开式 (LRA)

敞开式 镍铜 康铜 锰铜 合金电阻 采样取样电阻器 - (LRA) 产品简介

德键低阻值 (LRA) 敞开式采样取样电阻器,采用精密镍铜/康铜/锰铜电阻合金,加长的散热路径。

< >
  • 采样取样电阻、镍铜/康铜/锰铜合金电阻 - 敞开式 LRA 系列
  • Low Ohmic Open Air Resistors - LRA Series
  • Low Ohmic Open Air Resistors - LRA Series

德键的敞开式采样取样电阻 LRA,镍铜/康铜/锰铜合金电阻系列,因其本身的增强式热管理能力,在全球市场非常受欢迎。

LRA 电流取样采样电阻系列,是专们设计于需要从电路板和焊点作热转移的产品应用。可提供功率有 0.5W,1W,和 1.5W。LRA 系列常被应用于电流感应检测,取样采样,反馈系统。其超低电感量适合高频开关电源,以及浪涌及脉冲保护。

相对于德键 LRB 毫欧电阻系列,LRA 精密低阻系列可缩短引线与电路板的间距,相对的增加 PC 板装配置空间。LRA 敞开式电阻的热点比传统的金属条片式电阻器约高 0.2 度左右。这增加了 LRA 散热路径,并减少热量转移到焊点和电路。

焊脚型 LRA 高精度采样取样电阻,构造采用高级稳定的镍铜/康铜/锰铜合金电阻元件,低电感量;引脚采用电阻片条焊接铜引线,容易焊接,可防止焊料灯吸,导致改变元器件在电路中的电阻值(可高达 30% 阻值变化量),并利用铜引线的超低电阻值特性,确保了阻值不会因外在因素而导致阻值的变化,是高精度电源电流采样的首选。

正因如此,德键 LRA 系列非常适合应用在热恶劣环境中,包括汽车和航空航天应用,高功率及高电流的电源供应器,以及封闭的空间,通风较差的电路等,如笔记本电脑。

德键 LRA 低阻值电阻的额定功率为 1W 至 1.5W 在 70°C,电阻值范围从 0.1Ω 到 0.003Ω,紧奏的公差精度低至 ±1%。 工作温度范围为 -50°C 到 300°C。LRA 系列提供散装 200 pcs 每包的包装。

LRA 系列符合无铅 及 RoHS 标准。德键电子可依客户的需求制造,为客户提供低阻系列电流感测电阻产品,欲取得最新的产品信息,请与德键业务部接洽。

下载 PDF 版本: 采样取样电阻器 (LRA)

特性 :
  1. 径向引线。低电感量。容易焊接铜引脚。
  2. ±1%, ±2%, ±5%, ±10% 标准精密公差。
  3. 高稳定性,敞开式金属片条设计。100% 无铅和 RoHS 标准。
应用 :
  1. 电池剩余功率检测,高功率 AC/DC 检测,逆变器和电源供应器。
  2. 汽车,信息反馈系统,CPU 的驱动控制,电动工具电机控制。
  3. 电源分流器,电流检测和电流感应。

镍铜/康铜/锰铜合金电阻 - LRA 系列 电气特性

规格 LRA 350-009 351-009
351-010
352-009
352-010
352-011
额定功率 P70 W 0.5 1.0 1.5
阻值范围 Ω R003~R051 R004~R068 R006~R10
E-series   E24≥R010
阻值公差 % ±1, ±2, ±5, ±10
温度系数 PPM ±25~±100
最大工作电压 VRMS 适用 LRA 系列
绝缘电压 (1min.) VRMS Non insulated
绝缘电阻 Ω 不绝缘
线性衰减 °C 70~300(0W)
气候区域   55/200/56
温度范围 °C -50~300
耐热性 KW-1 200 100 70
Failure rate (Total,max,60% conf. lev.) 10-9 * h-1 Ca.10,Depends on value
连续使用性 (P70,70,1000h) []% ±3.0
耐湿性,稳定状况下(40°C, 93% r.h., 56d) []% ±0.5
Climatic sequence []% ±0.5
端子强度 []% ±0.5
拉力测试 N 30
耐焊温度 ( 260°C, 10s ) []% ±0.2 typ.
焊接性 s 2.5 流动性,
IEC 60068-2-20-T
标示   标示阻值

采样取样电阻器 - LRA 系列 规格尺寸 (单位: mm)

敞开式采样取样电阻、镍铜/康铜/锰铜合金电阻器 - LRA 系列 尺寸图敞开式采样取样电阻、镍铜/康铜/锰铜合金电阻器 - LRA 系列 尺寸图
规格 H max. RM
LRA350-009 6.5 10
LRA351-009 10.5
LRA352-009 17.0
LRA351-010 8.0 15
LRA352-010 14.5
LRA352-010 16.1±1.0 14.5±1.0
LRA352-010 17.1±1.0 14.5±1.0
LRA352-011 12.0 20

结构:为弯曲状的电阻金属合金加工而成。两端焊接铜质端子以确保接触的稳定性,形成电感量极低又能耐高负载的结构。

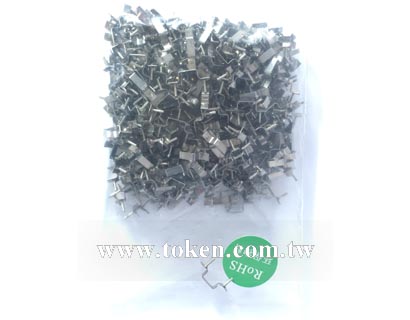

镍铜/康铜/锰铜合金电阻器 - LRA 系列 包装数量

规格 包装方式 数量 Pack.-Code
LRA350-009 散装 200pcs Bulk
LRA351-009
LRA351-010
散装 200pcs Bulk
LRA352-010
LRA352-011
散装 200pcs Bulk

镍铜/康铜/锰铜合金电阻、采样取样电阻器 - LRA 系列 料号标识

LRA351-009 R024 J Bulk
型号
LRA350-009
LRA351-009
LRA352-009
LRA351-010
LRA352-010
LRA352-010
LRA352-010
LRA352-011
阻值 (Ω)
R020 0.020Ω
R022 0.022Ω
R024 0.024Ω
R100 0.100Ω
阻值公差
F ±1%
G ±2%
J ±5%
K ±10%
包装方式
P 散装
