两端子/四端子低值电流检测电阻器
敞开式 (LPS)
电流检测电阻 产品简介 (LPS)
两端子/四端子低值电流检测电阻器 (LPS)
图片浏览德键电子 LPS 两端子/四端子低值电流检测电阻器系列，提供更多的应用选择功能。
德键电子两端子/四端子低阻值、电流检测、分流电阻器（LPS）系列，款式多样，应用性能广泛，提供更多选择，是德键电子生产的主力产品，行销全球市场多年。
LPS 系列采用 U 形设计，可直接安装于 PCB 电路板。广泛用于电流检测感应设备，信息反馈系统，电流取样采样，其超低的电感量特性，亦适合高频/浪涌/脉冲产品的应用。宽广的低阻值范围为 0.002Ω ~ 0.05Ω，功率可高达 1W~5W。
德键 LPS 分流电阻器分为两大系列：A-型 4 个引脚结构，及 B-型 2 个引脚结构。B-型采用传统两个引脚配置（两引脚相对）；A-型采用开尔文 (Kelvin) 四个引脚配置，相对的两边各两个，适合高电流产品的应用。
LPS 电流检测分流电阻器的尺寸大小，是依据产品的电阻值、及功率设计生产。德键 LPS 分流低阻值电阻器，采用高级合金材料制作，每一边端子可以运载至 50A （电流 (A)=（功率 (W) / 阻值 (Ω)1/2），因此 4 端子分流电阻可运载至 100 A（详细资料请谘询德键电子业务）。
工作温度范围为 -50°C 至 300°C，其公差范围为 ±2%，±5%，和 ±10%。
德键提供散装 LPS 系列，符合无铅 及 RoHS 标准。可依客户的需求生产，提供电流检测系列低阻分流电阻器产品。特殊的阻值、尺寸、规格、及产品最新信息，请与德键业务部洽询。
特性 :
- 焊接铜引脚。
- 径向引线，低电感量。
- 符合 RoHS，无铅（Pb）标准。
- 标准公差 ±2%, ±5%, ±10%。
- 采用高稳定性合金金属、敞开式设计。
应用 :
- 电池电源检测。
- 高功率 AC/DC 检测。
- 汽车，信息反馈系统。
- 逆变器，电源供应器。
- CPU 的驱动控制，电动工具电机控制，电流感应。
两端子/四端子 电流检测电阻 尺寸结构 (单位: mm) (LPS)
 四端子低值电流检测电阻器 (LPS) 尺寸结构 Type-A |
|

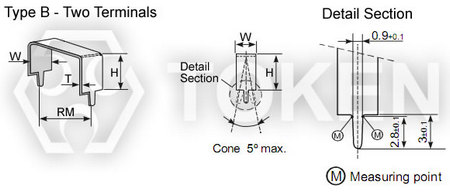

 两端子低值电流检测电阻器 (LPS) 尺寸结构 Type-B |
|
| 规格 |
额定功率 (Watts) |
阻值范围 (Ω) |
RM (mm) |
H (mm) Max. |
| LPS359-008 |
1 |
R005~R05 |
5 ~ 30 |
20.0 |
| LPS359-009 |
2 |
R005~R02 |
| LPS359-010 |
3 |
R003~R01 |
| LPS359-011 |
5 |
R002~R005 |
|
结构： |
1. W，T，和 H 尺寸是依据材料，阻值，和额定功率要求而定。
2. RM: 5~30 mm, 标准脚距增量 5 mm。可一客户订制。
3. M: 量测点。
|
两端子/四端子 电流检测电阻 性能测试条件 (LPS)
| 测试项目 |
规格标准 |
| 阻值范围 |
R002~R05 |
| 公差精度 |
±2%, ±5%, ±10% |
| 温度系数 |
客户订制 |
| 绝缘电压 |
非绝缘 |
| 绝缘阻抗 |
非绝缘 |
| 降额功率, 线性 |
70~300°C(0W) |
| 气候类别 |
55/155/21 |
| 操作温度 |
-50~300°C |
| 耐候性 (P70, 70°C, 1000 Hrs.) |
ΔR≤±2%R |
| 耐湿热性, 稳定状态 (40°C, 93% r.h., 56d) |
ΔR≤±2%R |
| 气候条件 |
ΔR≤±0.5%R |
| 端子强度 |
无 |
| 端子拉力强度 |
无 |
| 耐焊性 (350°C, 3.5s) |
ΔR≤±0.5%R typ. |
| 可焊性 (锡浴法 235±5°C, 2±0.5s) |
(≥ 90 % 锡覆盖), 无明显不良 |
两端子/四端子 电流检测电阻 料号标识 (LPS)
| LPS359-008 |
B |
3 |
R024 |
J |
P |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 料号 |
| LPS359-008 |
| LPS359-009 |
| LPS359-010 |
| LPS359-011 |
|
|
| 额定功率 |
| 1 |
1 Watt |
| 2 |
2 Watt |
| 3 |
3 Watt |
| 5 |
5 Watt |
|
| 电阻值 (Ω) |
| R002 |
0.002Ω |
| R010 |
0.010Ω |
| R022 |
0.022Ω |
| R050 |
0.050Ω |
|
|
|
