片式石英晶体谐振元件
徳键电子生产的陶瓷石英晶体谐振器高频片式分成两大系列：TA*C 系列和 TA*CA 系列。
TA*C 石英晶体系列采用 AT 切模式， 4.0×2.5×1.2mm 小型化的陶瓷包封，四个安装底。TA*CA 石英晶体系列采用 AT 切模式， 4.0×2.5×1.2mm 小型化的陶瓷包封，两个安装底。
以上两种系列都属于小型的尺寸，适合于PCB的表面贴装。
  • 特性
    • 陶瓷封装。
    • 低厚度 (1.2 max)。
    • 高稳定性/高信赖性。
    • 高频频率范围广，可选择性大。
    • 提供片式带装及卷装两种包装方式。
    • 採用强化型的 AT 切的石英结构。
    • 超小型化，节省PCB的安装空间。
    • 适用于硬盘，PCMCIA，笔记型电脑，手机等。
    • 提供详细的规格书。
    • 符合 RoHS 标准。
 片式高频陶瓷石英晶体
TA*C/TA*CA 系列片式高频陶瓷石英晶体技术特性
型 号 频率范围
(MHz)		 最大谐振电阻
(Ω)		 基频/泛音 调整频差 × 10-6 温度频差 × 10-6
TA4C
TA4CA		 12.000 ~ 19.999 80 Fund. 30 50
20.000 ~ 25.999 70
26.000 ~ 36.000 50
TA5C
TA5CA		 10.000 ~ 11.999 120
12.000 ~ 14.399 80
14.400 ~ 36.000 50
TA6C
TA6CA		 8.000 ~ 11.999 80
12.000 ~ 16.000 60
16.001 ~ 40.000 40
TA7C
TA7CA		 7.600 ~ 11.999 80
12.000 ~ 16.000 60
16.001 ~ 35.000 40

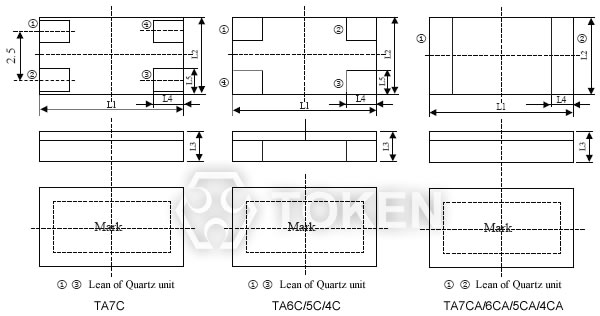

TA*C/TA*CA 外形与尺寸 (unit: mm)
片式高频陶瓷石英晶体尺寸
型 号 尺 寸 (unit: mm)
L1 L2 L3 L4 L5 L6 L7 L8 L9
TA4C
TA4CA		 4.0±0.3 2.5±0.3 1.2±0.2 1.2±0.2 0.9±0.2 4.2±0.2 2.7±0.2 1.4±0.2 1.1±0.2
TA5C
TA5CA		 5.0±0.3 3.2±0.3 1.2±0.2 1.4±0.2 1.0±0.2 5.2±0.2 3.4±0.2 1.6±0.2 1.2±0.2
TA6C
TA6CA		 6.0±0.3 3.5±0.3 1.2±0.2 1.5±0.2 1.2±0.2 6.2±0.2 3.7±0.2 1.8±0.2 1.4±0.2
TA7C
TA7CA		 7.0±0.3 5.0±0.3 1.2±0.2 1.5±0.2 1.2±0.2 8.0±0.2 3.9±0.2 2.2±0.2 1.4±0.2

推荐焊区 推荐使用再流焊，焊接条件
片式高频陶瓷石英晶体推荐焊区 片式高频陶瓷石英晶体推荐使用再流焊焊接条件
编带盘尺寸 (mm)
ΦA ΦB W T 包装元件数 适用编带宽度
179 ± 2 60typ 12.4min 19.4max 3000typ 12
179 ± 2 60typ 16.4min 22.4max 1000typ 16
330 ± 3 80min 12.4min 19.4max 4000typ 12
330 ± 3 80min 16.4min 22.4max 4000typ 16
179 ± 2 60typ 8.4min 12.4max 3000typ 8
* typ - （典型值）

编带盘 编带
crystal resonators reel crystal resonators tape dimensions

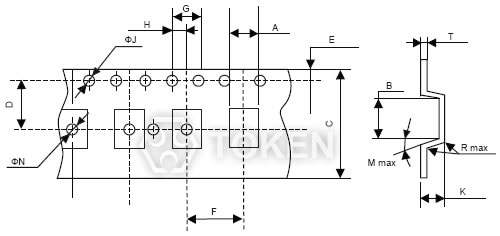

编带尺寸 (mm)
型 号 尺 寸 (unit: mm)
A B C D E F G H ΦJ ΦN Mmax Rmax K T
TA4C
TA4CA		 2.9±0.2 4.4±0.2 12.0±0.2 5.5±0.1 1.75±0.1 4.0±0.1 4.0±0.1 2.0±0.1 1.5±0.1 1.6±0.1 10° 0.3 1.4±0.2 0.3±0.1
TA5C
TA5CA		 3.6±0.2 5.4±0.2 16.0±0.2 7.5±0.1 1.75±0.1 4.0±0.1 2.0±0.1 1.5±0.1 1.6±0.1 1.6±0.1 10° 0.3 1.4±0.2 0.3±0.1
TA6C
TA6CA		 3.9±0.2 6.4±0.2 16.0±0.2 7.5±0.1 1.75±0.1 4.0±0.1 2.0±0.1 1.5±0.1 1.6±0.1 1.6±0.1 10° 0.3 1.4±0.2 0.3±0.1
TA7C
TA7CA		 5.4±0.2 7.4±0.2 16.0±0.2 7.5±0.1 1.75±0.1 4.0±0.1 2.0±0.1 1.5±0.1 1.6±0.1 1.6±0.1 10° 0.3 1.4±0.2 0.3±0.1

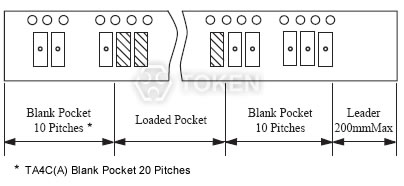

编带包装方式
crystal resonators packing method

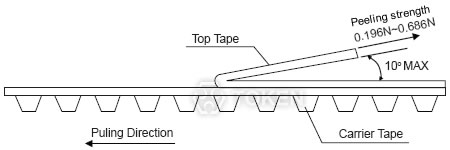

剥离强度测试条件
crystal resonators test condition of peeling strengthd
产品订购
TA6C 12.000M T
产品型号 频率 (MHz) 包装:
T (编带盘)，P (散装)
