由于电子设计工程师,增加了设备的功率密度,相对需求小型化的表面贴装单芯晶片电路保护的电阻器也增加了。 德键电子开发的 (PWR) 片式系列电阻器,提供厚重模压线绕电阻,或多芯片元件的经济替代解决方案,同时也节省了电路板空间和制造成本。
为了满足日益增长 (PWR) 系列耐冲击电阻的需求,德键已开发了一系列的脉冲贴片电阻,改进耐冲击贴片的额定功率,并降低表面安装尺寸。 (PWR) 系列片式电阻器比传统的表面贴装电阻,可多提供高达百分之五十或更高的额定功率 - 高达 1.5W 于标准的 2512 尺寸。
(PWR) 系列主要采用专有的功率薄膜材料和先进制造工艺组合,并提供四种标准尺寸(0603,0805,1206,1210,2010 和 2512),额定功率由 1/10W 到 1.5W,最大工作电压从 100V 至 500V。 阻值范围从 10 Ω 到 20 MΩ,且阻值公差精确至 0.5 个百分点。德键 (PWR) 系列符合有害物质限制及 RoHS 标准。
随着额定功率的增加,(PWR) 系列电阻还具有高浪涌和高额定电压,使它们在要求浪涌及脉冲环境中表现非常稳定的性能。 (PWR) 芯片电阻系列,常指定使用于电源供应器,电路保护装置,便携式电池充电器,马达控制和线路供电设备。
德键电子生产优异性能的耐脉冲贴片电阻 (PWR),联系我们的销售,以获取更多产品新信息。下载 PDF 版本: 耐脉冲贴片电阻 (PWR)。
|
|||||||||||||||||
品名 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量(g)/1000pcs | |||||||||||
PWR03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 2,042 | |||||||||||
PWR05 (0805) | 2.00±0.10 | 1.25±0.10 | 0.50±0.10 | 0.35±0.20 | 0.40±0.25 | 4,368 | |||||||||||
PWR06 (1206) | 3.10±0.10 | 1.55±0.10 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 | 8,947 | |||||||||||
PWR13 (1210) | 3.10±0.10 | 2.60±0.15 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 | 15,959 | |||||||||||
PWR10 (2010) | 5.00±0.10 | 2.50±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 24,241 | |||||||||||
PWR12 (2512) | 6.35±0.10 | 3.10±0.15 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 | 39,448 |
|
|||||||||||||||||
品名 | A (mm) | B (mm) | C (mm) | ||||||||||||||
PWR03 (0603) | 0.90 | 0.60 | 0.90 | ||||||||||||||
PWR05 (0805) | 1.20 | 0.70 | 1.30 | ||||||||||||||
PWR06 (1206) | 2.00 | 0.90 | 1.60 | ||||||||||||||
PWR13 (1210) | 2.00 | 0.90 | 2.80 | ||||||||||||||
PWR10 (2010) | 3.80 | 0.90 | 2.80 | ||||||||||||||
PWR12 (2512) | 3.80 | 1.60 | 3.50 |
品名 | 额定功率 at 70°C | 工作温度范围 | 最大工作电压 | 最大负载电压 | 精度公差 (%) | 阻值范围 (Ω) | 温度系数 PPM/°C |
PWR03 (0603) | 1/10W | -55 ~ +155°C | 50V | 100V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~1MΩ | ±100 | |||||
PWR05 (0805) | 1/8W | -55 ~ +155°C | 150V | 300V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~20MΩ | ±100 | |||||
PWR06 (1206) | 1/3W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR13 (1210) | 1/2W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR10 (2010) | 3/4W | -55 ~ +155°C | 400V | 800V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR12 (2512) | 1.5W | -55 ~ +155°C | 500V | 1000V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 |
品名 | 额定功率 at 70°C | 工作温度范围 | 最大工作电压 | 最大负载电压 | 精度公差 (%) | 阻值范围 (Ω) | 温度系数 PPM/°C |
PWR03 (0603) | 1/8W, 1/5W | -55 ~ +155°C | 50V | 100V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~1MΩ | ±100 | |||||
PWR05 (0805) | 1/4W | -55 ~ +155°C | 150V | 300V | ±0.5% | 10Ω~294Ω | ±200 |
±1%, ±5% | 1Ω~294Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 300Ω~20MΩ | ±100 | |||||
PWR06 (1206) | 1/2W | -55 ~ +155°C | 200V | 400V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 | |||||
PWR10 (2010) | 1W | -55 ~ +155°C | 400V | 800V | ±0.5% | 10Ω~20Ω | ±200 |
±1%, ±5% | 1Ω~20Ω | ±200 | |||||
±0.5%, ±1%, ±5% | 20.5Ω~20MΩ | ±100 |
|
|||
项目 | 规格 | 测试方法 | |
短时间过负荷 Short Time Overload |
±0.5% | JIS-C-5201-1 4.13 IEC-60115-1 4.13 RCWV*2.5 或最大过负荷电压 5 秒钟。 |
|
浸析测试 Leaching |
个体浸析面积 ≥5% 整体浸析面积 ≥10% |
JIS-C-5201-1 4.18 IEC-60068-2-58 8.2.1 -55°C~155°C, 5 循环。 |
|
温度系数 Temperature Coefficient of Resistance |
如规格 | JIS-C-5201-1 4.8 IEC-60115-1 4.8 +25/-55/+25/+125/+25°C 参照条件。 |
|
持久测试 Load Life (Endurance) |
±(1%+0.05Ω) | JIS-C-5201-1 4.25 IEC-60115-1 4.25.1 RCWV, 70°C, 最大工作电压 1000 小时,1.5 小时 “开” 和 0.5 小时 “关”。 |
|
耐湿 (稳定状况下) Humidity (Steady State) Damp Heat with Load |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.24 IEC-60115-1 4.24 40±2°C, 90~95%RH, RCWV 1.5 小时开, 0.5小时关, 共 1000 小时。 |
|
耐干热性 Resistance to Dry Heat |
±0.5% | JIS-C-5202-7.2 96 hours @ +155°C 无负载。 |
|
低温测试 Low Temperature Operation |
±0.5% | JIS-C-5202-7.1 1 小时,-65°C 持续 45 分钟 RCWV。 |
|
耐热测试 Dry Heat | ±(0.5%+0.05Ω) | JIS-C-5201-1 4.23 IEC-60115-1 4.23.2 at +155°C for 1000 小时。 2010, 2512 尺寸: 2mm; 其它尺寸: 3mm。 |
|
弯曲强度测试 Bending Strength |
±(1%+0.05Ω) | JIS-C-5201-1 4.33 IEC-60115-1 4.33 弯曲 5 秒,2010, 2512 尺寸: 2mm,其它尺寸:3mm。 |
|
耐焊接热测试 Resistance to Soldering Heat |
±(0.5%+0.05Ω) | JIS-C-5201-1 4.18 IEC-60115-1 4.18 260±5°C, 10±1 秒。 |
|
可焊性 Solderability | 覆盖面最少 95% | JIS-C-5201-1 4.17 IEC-60115-1 4.17 245°C±5°C for 3 秒。 |
|
耐电压 Voltage Proof Dielectric Withstand Voltage |
无击穿或闪络 | JIS-C-5201-1 4.7 IEC-60115-1 4.7 1.42 倍最大工作电压或额定功率两数取其低 1 分钟。 |
|
绝缘阻抗 Insulation Resistance |
>10GΩ | JIS-C-5201-1 4.6 IEC-60115-1 4.6 最大过负载电压 1 分钟。 |
|
|||||||

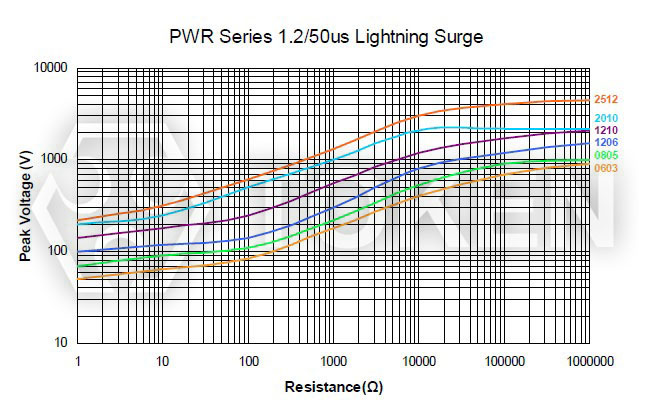

Note: | 符合 IEC 115-1 60 标准,使用 10/700μS 和 1.2/50μs 的脉冲波形测试耐脉冲片式电阻器 (PWR)。符合小于 1% 电阻值从初始值的移位的限度。 |
|
|||||||

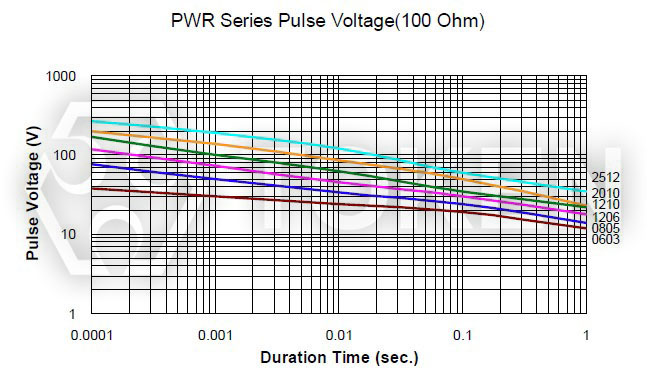

Note: | 单脉冲图形是50脉冲矩形施加一分钟的结果。施加功率受限于最大允许脉冲电压图。符合小于 1% 电阻值从初始值的移位的限度。 |
|
|||||||

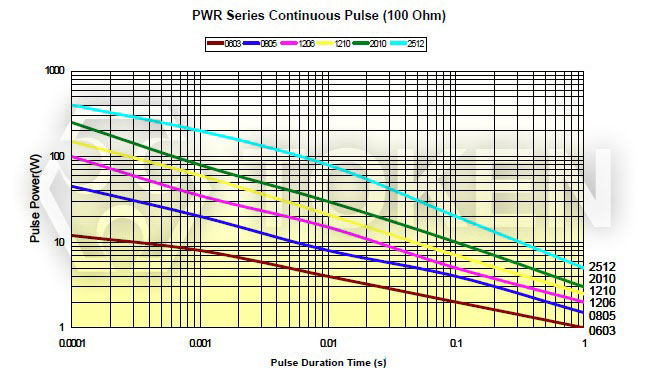

Note: | 调整重复矩形脉冲平均功率,使其功率等于 (PWR) 贴片电阻器额定功率 (at 70°C),从而获得的连续负载图表。符合小于 1% 电阻值从初始值的移位的限度。 |
|
|||||||||||||||||
品名 | 包装数量 (KPcs) | 带宽 | 卷轴直径 | ΦA (mm) | ΦB (mm) | ΦC (mm) | W (mm) | T (mm) | |||||||||
PWR03 PWR05 PWR06 PWR13 |
纸带 |
5K | 8mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.2 | 9.0±0.5 | 12.5±0.5 | ||||||||
10K | 8mm | 10 inch | 254±1 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | ||||||||||
20K | 8mm | 13 inch | 330±1 | 100±0.5 | 13.0±0.2 | 9.0±0.5 | 13.5±0.5 | ||||||||||
PWR10 PWR12 |
模压带 |
4K | 12mm | 7 inch | 178.5±1.5 | 60+1/-0 | 13.0±0.5 | 13.0±0.5 | 15.5±0.5 | ||||||||
8K | 12mm | 10 inch | 250±1 | 62±0.5 | 13.0±0.2 | 12.5±0.5 | 16.5±0.5 |
|
|||||||||||||||||
品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |||||||
PWR03 | 1.10±0.10 | 1.90±0.1 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.70±0.1 | |||||||
PWR05 | 1.60±0.10 | 2.40±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 | |||||||
PWR06 | 1.90±0.10 | 3.50±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 | |||||||
PWR13 | 2.90±0.10 | 3.50±0.2 | 8.0±0.2 | 1.75±0.1 | 3.50±0.05 | 4.00±0.10 | 4.00±0.05 | 2.00±0.05 | 1.50+0.1,-0 | 0.85±0.1 |
|
|||||||||||||||||
品名 | A (mm) | B (mm) | W (mm) | E (mm) | F (mm) | P0 (mm) | P1 (mm) | P2 (mm) | ΦD0 (mm) | T (mm) | |||||||
PWR10 | 2.8±0.10 | 5.5±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 | |||||||
PWR12 | 3.5±0.10 | 6.7±0.10 | 12.0±0.3 | 1.75±0.1 | 5.5±0.05 | 4.00±0.10 | 4.00±0.1 | 2.00±0.05 | 1.50+0.1, -0 | 1.2+0 |
当今的电子装置正变得越来越小型化,需要保护的现代电子敏感系统需求增长快速,特别是对电子元器件脉冲承受能力的要求。

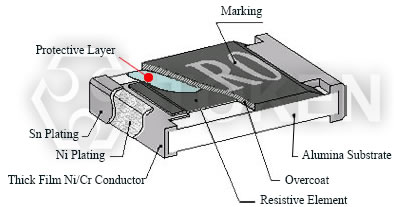

德键电子研发设计了 (PWR) 系列耐冲击脉冲片式电阻器,以满足这一市场需求。 (PWR) 贴片电阻系列采用高纯度的芯片,最佳的电阻墨印,精确控制制程,以提高其电气特性及性能用途。
应用说明:
|
PWR | 05 | D | TR | C1 | W | 10R0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
阻值 | 100Ω | 2.2KΩ | 10KΩ | 49.9KΩ | 100KΩ | 1MΩ |
标示 | 1000 | 2201 | 1002 | 4992 | 1003 | 1004 |
E24 code | 10 | 11 | 12 | 13 | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 43 | 47 | 51 | 56 | 62 | 68 | 75 | 82 | 91 |
code | 02 | 03 | 04 | 06 | 07 | 08 | 09 | 10 | 11 | 13 | 14 | 15 | 16 | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
E96 | 102 | 103 | 107 | 113 | 115 | 118 | 121 | 124 | 127 | 133 | 137 | 140 | 143 | 147 | 154 | 158 | 162 | 165 | 169 | 174 | 178 | 182 | 187 |
code | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
E96 | 191 | 196 | 205 | 210 | 215 | 221 | 226 | 232 | 237 | 243 | 249 | 255 | 261 | 267 | 274 | 280 | 287 | 294 | 301 | 309 | 316 | 324 | 332 |
code | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | 72 | 73 | 74 |
E96 | 340 | 348 | 357 | 365 | 374 | 383 | 392 | 402 | 412 | 422 | 432 | 442 | 453 | 464 | 475 | 487 | 499 | 511 | 523 | 536 | 549 | 562 | 576 |
code | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 | 84 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 | 96 | ||
E96 | 590 | 604 | 619 | 634 | 649 | 665 | 681 | 698 | 715 | 732 | 768 | 787 | 806 | 825 | 845 | 866 | 887 | 909 | 931 | 953 | 976 |
Code | A | B | C | D | E | F | X | Y |
Multiplier | 100 | 101 | 102 | 103 | 104 | 105 | 10-1 | 10-2 |
