贴片耐冲击电阻器 脉冲电阻 浪涌电阻 (PWR)

贴片耐冲击电阻器 脉冲电阻 浪涌电阻 - (PWR) 产品简介

(PWR) 脉冲电阻 浪涌片式系列比传统的表面贴装电阻,更耐冲击,多提供高达百分之五十或更高的额定功率。

< >
  • 耐冲击贴片电阻 薄膜电阻

由于电子设计工程师,增加了设备的功率密度,相对需求小型化的表面贴装单芯晶片电路保护的电阻器也增加了。 德键电子开发的 (PWR) 片式系列电阻器,提供厚重模压线绕电阻,或多芯片元件的经济替代解决方案,同时也节省了电路板空间和制造成本。

为了满足日益增长 (PWR) 系列耐冲击电阻的需求,德键已开发了一系列的脉冲贴片电阻,改进耐冲击贴片的额定功率,并降低表面安装尺寸。 (PWR) 系列片式电阻器比传统的表面贴装电阻,可多提供高达百分之五十或更高的额定功率 - 高达 1.5W 于标准的 2512 尺寸。

(PWR) 系列主要采用专有的功率薄膜材料和先进制造工艺组合,并提供四种标准尺寸(0603,0805,1206,1210,2010 和 2512),额定功率由 1/10W 到 1.5W,最大工作电压从 100V 至 500V。 阻值范围从 10 Ω 到 20 MΩ,且阻值公差精确至 0.5 个百分点。德键 (PWR) 系列符合有害物质限制及 RoHS 标准。

随着额定功率的增加,(PWR) 系列电阻还具有高浪涌和高额定电压,使它们在要求浪涌及脉冲环境中表现非常稳定的性能。 (PWR) 芯片电阻系列,常指定使用于电源供应器,电路保护装置,便携式电池充电器,马达控制和线路供电设备。

德键电子生产优异性能的耐脉冲贴片电阻 (PWR),联系我们的销售,以获取更多产品新信息。下载 PDF 版本: 耐脉冲贴片电阻 (PWR)

特性 :
  1. 公差精度从 ±0.5% - ±5%。
  2. 标准封装尺寸 0603, 0805, 1206, 1210, 2010, and 2512。
  3. 高额定功率,工作额定电压增强型,优秀的耐浪涌及耐脉冲击性能。

应用 :
  1. 电源供应器,诊断设备,工业控制,液晶视频监视器。
  2. 电机控制和线路,供电设备,便携式电池充电器,医疗器械。
  3. 仪表(测试/测量),电路保护装置。

耐冲击贴片尺寸结构 (PWR)

耐冲击贴片尺寸结构 (PWR)耐冲击贴片尺寸结构 (PWR)
耐冲击贴片尺寸 (PWR)耐冲击贴片尺寸 (PWR)
品名 L (Unit: mm) W (Unit: mm) T (Unit: mm) D1 (Unit: mm) D2 (Unit: mm) 重量(g)/1000pcs
PWR03 (0603) 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 2,042
PWR05 (0805) 2.00±0.10 1.25±0.10 0.50±0.10 0.35±0.20 0.40±0.25 4,368
PWR06 (1206) 3.10±0.10 1.55±0.10 0.55±0.10 0.50±0.25 0.50±0.20 8,947
PWR13 (1210) 3.10±0.10 2.60±0.15 0.55±0.10 0.50±0.25 0.50±0.20 15,959
PWR10 (2010) 5.00±0.10 2.50±0.15 0.55±0.10 0.60±0.25 0.50±0.20 24,241
PWR12 (2512) 6.35±0.10 3.10±0.15 0.55±0.10 0.60±0.25 0.50±0.20 39,448

建议使用焊接区 (Unit: mm) (PWR)

建议使用焊接区 (PWR)建议使用焊接区 (PWR)
品名 A (mm) B (mm) C (mm)
PWR03 (0603) 0.90 0.60 0.90
PWR05 (0805) 1.20 0.70 1.30
PWR06 (1206) 2.00 0.90 1.60
PWR13 (1210) 2.00 0.90 2.80
PWR10 (2010) 3.80 0.90 2.80
PWR12 (2512) 3.80 1.60 3.50

标准型电气规格 (PWR)

品名 额定功率 at 70°C 工作温度范围 最大工作电压 最大负载电压 精度公差 (%) 阻值范围 (Ω) 温度系数 PPM/°C
PWR03 (0603) 1/10W -55 ~ +155°C 50V 100V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~1MΩ ±100
PWR05 (0805) 1/8W -55 ~ +155°C 150V 300V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~20MΩ ±100
PWR06 (1206) 1/3W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR13 (1210) 1/2W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR10 (2010) 3/4W -55 ~ +155°C 400V 800V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR12 (2512) 1.5W -55 ~ +155°C 500V 1000V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
  • 工作电压 = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
  • 负载电压 = 2.5* ( P * R ) , 或上表格中所列相对最大负载电压, 两数取其低者。
  • 低阻值范围:(1~10)Ω。规格外参数,可洽德键。

高功率型电气规格 (PWR)

品名 额定功率 at 70°C 工作温度范围 最大工作电压 最大负载电压 精度公差 (%) 阻值范围 (Ω) 温度系数 PPM/°C
PWR03 (0603) 1/8W, 1/5W -55 ~ +155°C 50V 100V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~1MΩ ±100
PWR05 (0805) 1/4W -55 ~ +155°C 150V 300V ±0.5% 10Ω~294Ω ±200
±1%, ±5% 1Ω~294Ω ±200
±0.5%, ±1%, ±5% 300Ω~20MΩ ±100
PWR06 (1206) 1/2W -55 ~ +155°C 200V 400V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
PWR10 (2010) 1W -55 ~ +155°C 400V 800V ±0.5% 10Ω~20Ω ±200
±1%, ±5% 1Ω~20Ω ±200
±0.5%, ±1%, ±5% 20.5Ω~20MΩ ±100
  • 工作电压 = ( P * R ) , 或上表格中所列相对最大工作电压, 两数取其低者。
  • 负载电压 = 2.5* ( P * R ) , 或上表格中所列相对最大负载电压, 两数取其低者。
  • 低阻值范围:(1~10)Ω。规格外参数,可洽德键。

电气特性测试 (PWR)

降额曲线图 (PWR)降额曲线图 (PWR)
项目 规格 测试方法
短时间过负荷
Short Time Overload
±0.5% JIS-C-5201-1 4.13
IEC-60115-1 4.13
RCWV*2.5 或最大过负荷电压 5 秒钟。
浸析测试
Leaching
个体浸析面积 ≥5%
整体浸析面积 ≥10%
JIS-C-5201-1 4.18
IEC-60068-2-58 8.2.1
-55°C~155°C, 5 循环。
温度系数
Temperature Coefficient of Resistance
如规格 JIS-C-5201-1 4.8
IEC-60115-1 4.8
+25/-55/+25/+125/+25°C 参照条件。
持久测试 Load Life
(Endurance)
±(1%+0.05Ω) JIS-C-5201-1 4.25
IEC-60115-1 4.25.1
RCWV, 70°C, 最大工作电压 1000 小时,1.5 小时 “开” 和 0.5 小时 “关”。
耐湿 (稳定状况下) Humidity (Steady State)
Damp Heat with Load
±(0.5%+0.05Ω) JIS-C-5201-1 4.24
IEC-60115-1 4.24
40±2°C, 90~95%RH, RCWV 1.5 小时开, 0.5小时关, 共 1000 小时。
耐干热性
Resistance to Dry Heat
±0.5% JIS-C-5202-7.2
96 hours @ +155°C 无负载。
低温测试
Low Temperature Operation
±0.5% JIS-C-5202-7.1
1 小时,-65°C 持续 45 分钟 RCWV。
耐热测试 Dry Heat ±(0.5%+0.05Ω) JIS-C-5201-1 4.23
IEC-60115-1 4.23.2
at +155°C for 1000 小时。 2010, 2512 尺寸: 2mm; 其它尺寸: 3mm。
弯曲强度测试
Bending Strength
±(1%+0.05Ω) JIS-C-5201-1 4.33
IEC-60115-1 4.33
弯曲 5 秒,2010, 2512 尺寸: 2mm,其它尺寸:3mm。
耐焊接热测试
Resistance to Soldering Heat
±(0.5%+0.05Ω) JIS-C-5201-1 4.18
IEC-60115-1 4.18
260±5°C, 10±1 秒。
可焊性 Solderability 覆盖面最少 95% JIS-C-5201-1 4.17
IEC-60115-1 4.17
245°C±5°C for 3 秒。
耐电压 Voltage Proof
Dielectric Withstand Voltage
无击穿或闪络 JIS-C-5201-1 4.7
IEC-60115-1 4.7
1.42 倍最大工作电压或额定功率两数取其低 1 分钟。
绝缘阻抗
Insulation Resistance
>10GΩ JIS-C-5201-1 4.6
IEC-60115-1 4.6
最大过负载电压 1 分钟。
  • 额定工作电压 (RCWV) = 额定功率 × 阻值 (Ω) 或最大工作电压) 两数取其低。
  • 储存温度: 15 ~ 28°C; 湿度 < 80%RH;

贴片电阻耐雷击突波测试 (PWR)

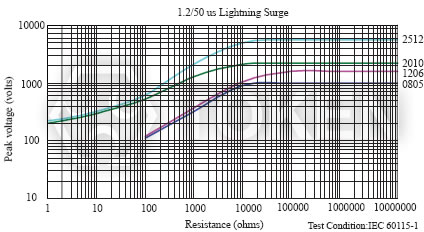

耐雷击突波贴片电阻 1.2/50µs (PWR)耐雷击突波贴片电阻 1.2/50µs (PWR)

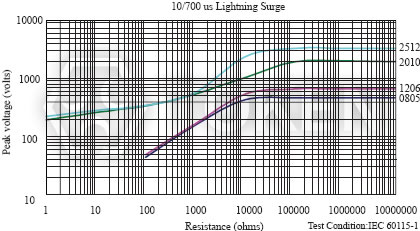

耐雷击突波贴片电阻 10/700µs (PWR)耐雷击突波贴片电阻 10/700µs (PWR)
Note: 符合 IEC 115-1 60 标准,使用 10/700μS 和 1.2/50μs 的脉冲波形测试耐脉冲片式电阻器 (PWR)。符合小于 1% 电阻值从初始值的移位的限度。

贴片电阻脉冲承受能力 (PWR)

片式电阻器脉冲承受能力 (PWR)片式电阻器脉冲承受能力 (PWR)
Note: 单脉冲图形是50脉冲矩形施加一分钟的结果。施加功率受限于最大允许脉冲电压图。符合小于 1% 电阻值从初始值的移位的限度。

贴片电阻连续脉冲测试 (PWR)

贴片电阻连续脉冲测试 (PWR)贴片电阻连续脉冲测试 (PWR)
贴片电阻脉冲电压 (PWR)贴片电阻脉冲电压 (PWR)
Note: 调整重复矩形脉冲平均功率,使其功率等于 (PWR) 贴片电阻器额定功率 (at 70°C),从而获得的连续负载图表。符合小于 1% 电阻值从初始值的移位的限度。

包装数量及卷装规格 (PWR)

包装数量及卷装规格 (PWR)包装数量及卷装规格 (PWR)
品名 包装数量 (KPcs) 带宽 卷轴直径 ΦA (mm) ΦB (mm) ΦC (mm) W (mm) T (mm)
PWR03
PWR05
PWR06
PWR13
纸带
5K 8mm 7 inch 178.5±1.5 60+1/-0 13.0±0.2 9.0±0.5 12.5±0.5
10K 8mm 10 inch 254±1 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
20K 8mm 13 inch 330±1 100±0.5 13.0±0.2 9.0±0.5 13.5±0.5
PWR10
PWR12
模压带
4K 12mm 7 inch 178.5±1.5 60+1/-0 13.0±0.5 13.0±0.5 15.5±0.5
8K 12mm 10 inch 250±1 62±0.5 13.0±0.2 12.5±0.5 16.5±0.5

纸带规格 (PWR)

纸带规格 (PWR)纸带规格 (PWR)
品名 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) T (mm)
PWR03 1.10±0.10 1.90±0.1 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.70±0.1
PWR05 1.60±0.10 2.40±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1
PWR06 1.90±0.10 3.50±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1
PWR13 2.90±0.10 3.50±0.2 8.0±0.2 1.75±0.1 3.50±0.05 4.00±0.10 4.00±0.05 2.00±0.05 1.50+0.1,-0 0.85±0.1

模压带规格 (PWR)

模压带规格 (PWR)模压带规格 (PWR)
品名 A (mm) B (mm) W (mm) E (mm) F (mm) P0 (mm) P1 (mm) P2 (mm) ΦD0 (mm) T (mm)
PWR10 2.8±0.10 5.5±0.10 12.0±0.3 1.75±0.1 5.5±0.05 4.00±0.10 4.00±0.1 2.00±0.05 1.50+0.1, -0 1.2+0
PWR12 3.5±0.10 6.7±0.10 12.0±0.3 1.75±0.1 5.5±0.05 4.00±0.10 4.00±0.1 2.00±0.05 1.50+0.1, -0 1.2+0

耐冲击脉冲片式电阻器 (PWR) 应用与焊接说明

当今的电子装置正变得越来越小型化,需要保护的现代电子敏感系统需求增长快速,特别是对电子元器件脉冲承受能力的要求。

德键电子研发设计了 (PWR) 系列耐冲击脉冲片式电阻器,以满足这一市场需求。 (PWR) 贴片电阻系列采用高纯度的芯片,最佳的电阻墨印,精确控制制程,以提高其电气特性及性能用途。

应用说明:
  • 从电信应用线路保护到耐浪涌电阻器在断电器的使用。典型的电信和电源供应器应用的详情如下:
  • 由于直接连接到主电源线,电话线讯号常受电压扰动广泛范的干扰,通常常见的有持续短时间的雷击,或持续长时间的过负载,这两种状况都有可能会导致许多开关设备损坏。 针对瞬间高电压变化的电路保护需求也就相应而生。这两种故障可细分为一级保护,二级保护。
    1. 一级保护,主要处理高瞬间电压击脉,通常位于交换器(机)之内。
    2. 二级保护,通常内置于被保护设备之内,用来限制电流和电压。
  • 限制电压防止损坏设备和触电的危险,限制电流防止损坏接线。
  • 要确定 (PWR) 系列贴片电阻是否适合您的应用,请参照耐雷击突波测试浪涌性能 1.2/50μs 和 10/700μs 脉冲波形性能承受数据。

焊接说明:
  • 电连接到陶瓷基片或印刷电路板,可以通过包裹式端子进行回流或波峰焊。
  • 包裹式端子提供良好的浸析性能,并确保可靠的接触。
  • 由于结构坚固,(PWR) 电阻可浸入 260°C 焊料浴 30 秒。
  • 这使得电阻能够安装在印刷电路板的一侧,有引线的元器件可以安装在另一侧。
  • (PWR) 电阻本身可以在最高温度 155°C 以下操作。
  • 对于电阻焊接,接头温度不应超过 110°C。
  • 当正常功率水平在 70°C,推荐使用焊垫和线路是可以满足此一条件的。
  • 如果较小区域使用铜是可允许的。

建议焊接条件 (PWR)

IR 回流焊IR 回流焊
波峰焊 (流焊)波峰焊 (流焊)
  1. 回流焊在最高温度点的时间 260°C:10s。
  2. 波峰焊在最高温度点的时间 260°C:10s。
  3. 烙铁在最高温度点的时间 410°C:5s。

PWR 系列 料号标示

PWR 05 D TR C1 W 10R0
型号
尺寸
03 EIA0603
05 EIA0805
06 EIA1206
13 EIA1210
10 EIA2010
12 EIA2512
精度公差 (%)
B ±0.10%
D ±0.5%
F ±1%
J ±5%
包装方式
P 散装
TR 编带卷装
温度系数 (ppm/°C)
C1 ±100ppm/°C
C ±200ppm/°C
额定功率 (W)
A 1.5W
O 1/3W
Q 3/4W
T 1W
U 1/2W
V 1/4W
P 1/5W
W 1/8W
X 1/10W
阻值 (Ω)
10R0 10Ω
1000 100Ω
2201 2K2Ω
1002 10KΩ
1003 100KΩ
1004 1MΩ
1005 10MΩ
标示
  标准标示 E96/E24
N 无标示

0805~2512 4 位范例 标示

阻值 100Ω 2.2KΩ 10KΩ 49.9KΩ 100KΩ 1MΩ
标示 1000 2201 1002 4992 1003 1004

0603: 3 位标示 E24 公称值表

E24 code 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47 51 56 62 68 75 82 91
  • 范例: 101=100Ω 102=1KΩ 第一位数和第二位数是 E24 Code,第三位码是 10乘数
  • 0603 精度公差 1%: 阻值 3 位数列于 E96 表 (E96 为高精密电阻系数,E24 系列除外)
  • 电阻系数范例: 13C=13K3Ω; 68B=4K99Ω; 68X=49.9Ω

标示表 E96 公称值表

code 02 03 04 06 07 08 09 10 11 13 14 15 16 17 19 20 21 22 23 24 25 26 27
E96 102 103 107 113 115 118 121 124 127 133 137 140 143 147 154 158 162 165 169 174 178 182 187
code 28 29 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51
E96 191 196 205 210 215 221 226 232 237 243 249 255 261 267 274 280 287 294 301 309 316 324 332
code 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74
E96 340 348 357 365 374 383 392 402 412 422 432 442 453 464 475 487 499 511 523 536 549 562 576
code 75 76 77 78 79 80 81 82 83 84 86 87 88 89 90 91 92 93 94 95 96
E96 590 604 619 634 649 665 681 698 715 732 768 787 806 825 845 866 887 909 931 953 976

乘数 E96 标示系数表

Code A B C D E F X Y
Multiplier 100 101 102 103 104 105 10-1 10-2
