双吸收型陶瓷陷波器 (XT MW)

陶瓷陷波器双吸收型 (XT MW) 产品简介

< >
  • 陶瓷陷波器双吸收型 XT MW 系列

德键电子双吸收型 XT MW 系列是由两片晶基体组成两个陷波频率。具备多种规格,起动性能佳,体积小。

陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。

有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。

德键电子生产的陶瓷陷波器、贴片陶瓷滤波器、陶瓷鉴频器、陶瓷谐振器等与村田压电陶瓷兼容;符合 RoHS 标准,以充分满足客户及环境保护的要求。可依客户需求设计,欢迎与德键业务部联系。

下载 PDF 版本: 双吸收型陶瓷陷波器 (XT MW)。

主要特性 :
  1. 小体积尺寸(单位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
  2. 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
  3. 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。

双吸收型 (XT MW) 陷波器尺寸(单位:mm)

陶瓷陷波器双吸收型 XT MW 系列 尺寸图陶瓷陷波器双吸收型 XT MW 系列 尺寸图

(XT MW) 与 Murata TPWA 系列相容 双吸收型特性

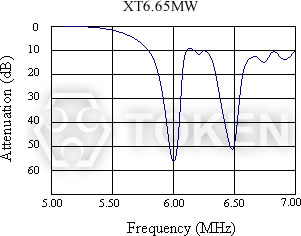

陷波器 XT MW 系列 双吸收型特性曲线陷波器 XT MW 系列 双吸收型特性曲线
型 号 中心频率
(fo1)(MHz)
中心频率
(fo2)(MHz)
fo1点衰耗量
(at fo1) (dB)min
fo2点衰耗量
(at fn2) (dB)min
30分贝衰耗带宽
(fo1) (kHz)min
XT4.47MW 4.500 4.724 30 30 50
XT4.60MW 4.500 6.000 30 30 50
XT5.57MW 5.500 5.742 30 30 50
XT5.60MW 5.500 6.000 30 30 50
XT5.65MW 5.500 6.500 30 30 50
XT6.65MW 6.000 6.500 30 30 70

双吸收型 (XT MW) 测试电路

XT MW 系列测试电路XT MW 系列测试电路

双吸收型 (XT MW) 料号标识

XT4.47MW P
型号
包装方式
