陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。
电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。
下载 PDF 版本: 陶瓷陷波器色载波信号吸收 (XT MJ)。
陶瓷陷波器色载波信号吸收 (XT MJ) 尺寸图
|

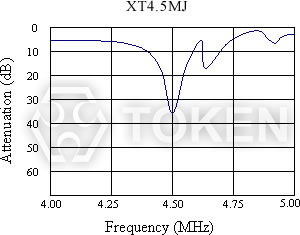

XT MJ 系列 特性曲线
|
||||||||||||||||
型 号 | 中心频率 (fo1)(MHz) |
fn1点衰耗量 (at fo1)(dB)min |
20分贝衰耗带宽 (fo1)(kHz)min |
|||||||||||||
XT3.58MJ | 3.580 | 20 | 20 | |||||||||||||
XT4.43MJ | 4.430 | 20 | 40 | |||||||||||||
XT4.5MJ | 4.500 | 20 | 40 | |||||||||||||
XT5.5MJ | 5.500 | 20 | 40 | |||||||||||||
XT5.74MJ | 5.742 | 20 | 40 | |||||||||||||
XT6.0MJ | 6.000 | 20 | 40 | |||||||||||||
XT6.5MJ | 6.500 | 20 | 40 |
陶瓷陷波器色载波信号吸收 (XT MJ) 测试电路
|
XT3.58MJ | P | |||
|
|
