录像机 电视机 陶瓷陷波器 (XT MB)

电视机/录像机用陶瓷陷波器 (XT MB) 产品简介

< >
  • XT MB 电视机/录像机用系列

陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,它的作用是阻止或滤掉信号中有害分量对电路的影响。有二端型和三端型两种结构,它在电路中的文字符号及图形符号与陶瓷滤波器相同。

电视机中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等几种标准频率。其中 4.5 MHZ 用来消除副载波信号对图像的干扰。5.5 MHZ、6 MHZ、和 6.5 MHZ,用来消除伴音信号对图像的干扰。德键电视机录像机用 Trap Filter XT MB 系列主要应用于电视、录象、视频、音效IF衰减器、和CATV/VCR接收器。

德键电子生产陶瓷陷波器、贴片陶瓷滤波器、陶瓷谐振器、陶瓷鉴频器等,与村田压电陶瓷兼容,符合 RoHS 标准,以充分满足客户及环境保护的要求。提供完整压电元器件尺寸,频率范围齐全,并提供系列产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。

下载 PDF 版本: 电视机/录像机用陶瓷陷波器 (XT MB)。

主要特性 :
  1. 小体积尺寸(单位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
  2. 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
  3. 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。

电视机/录像机用 (XT MB) 陷波器尺寸(单位:mm)

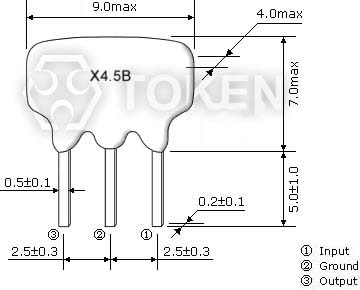

电视机/录像机用陶瓷陷波器 (XT MB) 尺寸图电视机/录像机用陶瓷陷波器 (XT MB) 尺寸图

电视机/录像机用 (XT MB) 技术特性

XT MB 系列 特性曲线XT MB 系列 特性曲线
型 号 中心频率
(fo1)(MHz)
fo1点衰耗量
(at fo1)(dB)min
30分贝衰耗带宽
(fo1)(kHz)min
XT3.58MB 3.580 25 40(25dB Att.BW)
XT4.43MB 4.430 30 50
XT4.5MB 4.500 35 70
XT5.5MB 5.500 35 90
XT5.74MB 5.742 35 90
XT6.0MB 6.000 35 90
XT6.5MB 6.500 35 90

电视机/录像机用 (XT MB) 测试电路

XTMB系列 测试电路XTMB系列 测试电路

电视机/录像机用 (XT MB) 料号标识

XT3.58MB P
型号
包装方式
