SMT 繞線功率電感器

開放式 (TPUD5011/5013)

開放式SMT繞線功率電感器(TPUD5011/5013),耐大電流,廣泛應用於高精度的工業設備中。

SMT 繞線功率電感器 - TPUD5013 系列
SMT 繞線功率電感器 - TPUD5013 系列
圖片瀏覽

德鍵電子 TPUD5011/5013 超薄型系列,SMT 繞線功率電感器,採用錳鋅材鐵芯,開放式開磁路構造設計,及扁平化的構造,具有體積小、厚度薄(高度低於 1.2 mm 和 1.5 mm)、容易表面貼裝,具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。

德鍵 TPUD5011/5013 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,如電視遊樂器、可攜式遊戲設備、電腦周邊設備、 小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、個人導航系統、錄放影機、OA 儀器、液晶電視、小型通信機器、直流轉換器。軸包裝,易用自動化裝配。

德鍵的 TPUD5011/5013 超薄型系列貼片線繞功率電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

特性 :

  1. 開磁路構造設計。
  2. 扁平化設計。

用途 :

  1. LCD 驅動器,手機。
  2. 小型直流轉換器,變壓器。

SMT 繞線功率型 (TPUD5011/5013) 結構圖及規格尺寸

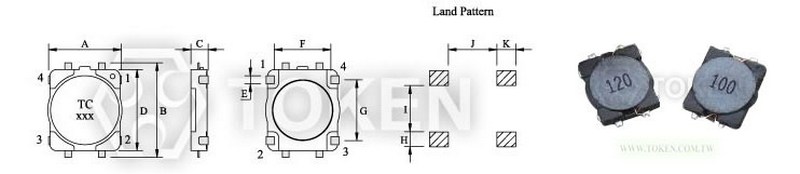

SMT 繞線功率電感器 (TPUD5011/5013) 尺寸圖
SMT 繞線功率電感器 (TPUD5011/5013) 尺寸圖 (Unit: mm)
型號 A(max) B(max) C(max) D E F G H I J K
TPUD5011 5.8 7.4 1.2 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4
TPUD5013 5.8 7.4 1.5 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4

注: 可依客戶特殊需求設計

SMT 繞線功率型 (TPUD5011) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPUD5011 - 3R3M 3.30 100 0.109 0.94
TPUD5011 - 4R7M 4.70 100 0.156 0.80
TPUD5011 - 6R8M 6.80 100 0.216 0.65
TPUD5011 - 100M 10.00 100 0.275 0.53
TPUD5011 - 150M 15.00 100 0.438 0.40
TPUD5011 - 220M 22.00 100 0.663 0.36
TPUD5011 - 330M 33.00 100 0.975 0.32
TPUD5011 - 470M 47.00 100 1.380 0.26
TPUD5011 - 680M 68.00 100 1.700 0.23
TPUD5011 - 101M 100.00 100 2.800 0.20

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.

SMT 繞線功率型 (TPUD5013) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPUD5013 - 3R3M 3.30 100 0.081 1.25
TPUD5013 - 4R7M 4.70 100 0.106 1.20
TPUD5013 - 6R8M 6.80 100 0.144 0.90
TPUD5013 - 100M 10.00 100 0.187 0.85
TPUD5013 - 150M 15.00 100 0.300 0.57
TPUD5013 - 220M 22.00 100 0.431 0.54
TPUD5013 - 330M 33.00 100 0.637 0.38
TPUD5013 - 470M 47.00 100 0.875 0.35

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

SMT 繞線功率型 (TPUD5011/5013) 料號標識

TPUD5011 - 100 M
1 23
型號
TPUD5011, TPUD5013

電感值
3R3 3.30µH
100 10.00µH
101 100.00µH
誤差值
M 20%
N 30%
