開放式貼片功率線繞電感器

(TPUD4011/4013)

開放式貼片功率線繞電感器(TPUD4011/4013),超薄型系列,具有高功率、耐大電流、低漏磁特點。

德鍵電子 TPUD4011/4013 超薄型系列,貼片功率線繞電感器,採用錳鋅材鐵芯,開放式開磁路構造設計,及扁平化的構造,具有體積小、厚度薄(高度低於 1.2 mm 和 1.45 mm)、容易表面貼裝,具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。

德鍵 TPUD4011/4013 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,如電視遊樂器、可攜式遊戲設備、電腦周邊設備、 小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、個人導航系統、錄放影機、OA 儀器、液晶電視、小型通信機器、直流轉換器。軸包裝,易用自動化裝配。

德鍵的 TPUD4011/4013 超薄型系列貼片線繞功率電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

特性 :

  1. 開磁路構造設計。
  2. 扁平化設計。

用途 :

  1. LCD驅動器,手機。
  2. 小型直流轉換器,變壓器。

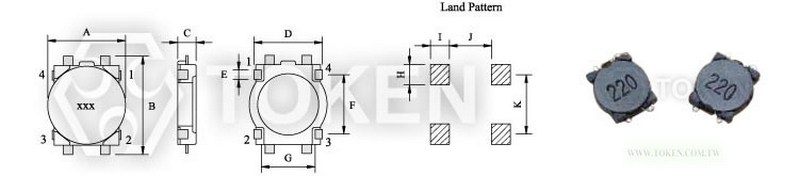

開放式功率線繞型 (TPUD4011/4013) 結構圖及規格尺寸

貼片功率線繞電感器 (TPUD4011/4013) 尺寸圖
貼片功率線繞電感器 (TPUD4011/4013) 尺寸圖 (Unit: mm)
型號 A(max) B(max) C(max) D E F G H I J K
TPUD4011 4.4 5.8 1.2 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2
TPUD4013 4.4 5.8 1.45 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2

注: 可依客戶特殊需求設計

開放式功率線繞型 (TPUD4011) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPUD4011 - 2R2M 2.20 100 0.116 0.95
TPUD4011 - 3R3M 3.30 100 0.174 0.77
TPUD4011 - 4R7M 4.70 100 0.216 0.75
TPUD4011 - 6R8M 6.80 100 0.296 0.62
TPUD4011 - 100M 10.00 100 0.457 0.50
TPUD4011 - 150M 15.00 100 0.676 0.40
TPUD4011 - 220M 22.00 100 1.066 0.30
TPUD4011 - 330M 33.00 100 1.647 0.24
TPUD4011 - 470M 47.00 100 2.843 0.18

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.

開放式功率線繞型 (TPUD4013) 特性規格

產品料號 電感值 (µH)(L) 測試頻率 ( KHz ) 直流阻抗 (Ω)(max) 定格電流(A)(max)
TPUD4013 - 3R3M 3.30 100 0.160 0.85
TPUD4013 - 4R7M 4.70 100 0.194 0.80
TPUD4013 - 6R8M 6.80 100 0.276 0.65
TPUD4013 - 100M 10.00 100 0.335 0.57
TPUD4013 - 150M 15.00 100 0.508 0.45
TPUD4013 - 220M 22.00 100 0.766 0.37
TPUD4013 - 330M 33.00 100 1.162 0.28
TPUD4013 - 470M 47.00 100 1.658 0.22
TPUD4013 - 680M 33.00 100 2.534 0.18
TPUD4013 - 101M 47.00 100 3.304 0.17

Note: 測試頻率:100KHz / 0.1V.
操作溫度:-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.

開放式功率線繞型 (TPUD4011/4013) 料號標識

TPUD4011 - 100 M
1 23
型號
TPUD4011, TPUD4013

電感值
3R3 3.30µH
100 10.00µH
101 100.00µH
誤差值
K 10%
L 15%
M 20%
N 30%
