開磁式貼片繞線功率電感器 超薄型 (TPUD4006/4008/4011/4013/5011/5013)

開磁式貼片繞線功率電感器 - TPUD 系列

超薄型開磁式貼片繞線功率電感器(TPUD),扁平化的構造,具有體積小、厚度薄。

< >
  • SMT 繞線功率電感器 - TPUD4006 系列

德鍵電子 TPUD4006/4008/4011/4013/5011/5013 超薄型系列,貼片繞線功率電感器,採用開磁式開磁路構造設計,錳鋅材之鐵芯,扁平化的構造,具有體積小、厚度薄(高度低於 0.8 mm 和 1.0 mm)、容易表面貼裝,具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻、低漏磁特點。同時具有良好的焊錫性及耐熱性。

德鍵 TPUD4006/4008/4011/4013/5011/5013 系列的平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。此系列電感具有低磁漏,低直流電阻,耐大電流等特點,而廣泛應用于高精度的工業設備中,如電視遊樂器、可攜式遊戲設備、電腦周邊設備、 小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、個人導航系統、錄放影機、OA 儀器、液晶電視、小型通信機器、直流轉換器。軸包裝,易用自動化裝配。

德鍵的 TPUD4006/4008/4011/4013/5011/5013 超薄型系列貼片線繞功率電感器,符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。並提供更有競爭力的價格和快速交貨服務。聯繫我們與您的特定需求。

下載 PDF 版本: 開磁式貼片繞線功率電感器 (TPUD)

特性 :
  1. 開磁路構造設計。
  2. 扁平化設計。
用途 :
  1. LCD驅動器,手機。
  2. 小型直流轉換器,變壓器。

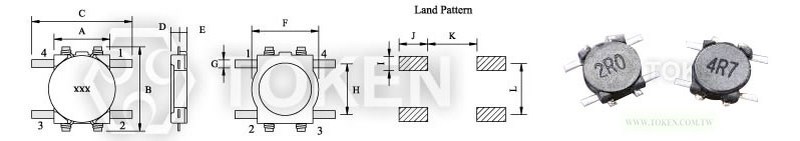

超薄型繞線功率型 (TPUD4006/4008) 結構圖及規格尺寸

開磁式貼片繞線功率電感器 (TPUD4006/4008) 尺寸圖
型號 A B Max. C Max. D Max. E F G H I J K L
TPUD4006 3.5 5.8 6.3 0.8 0.4 4.1 0.5 3.2 0.9 1.5 4.0 3.2
TPUD4008 3.5 5.8 6.3 1.0 0.4 4.1 0.5 3.2 0.9 1.5 4.0 3.2

開磁式功率線繞型 (TPUD4011/4013) 結構圖及規格尺寸

貼片功率線繞電感器 (TPUD4011/4013) 尺寸圖
型號 A Max. B Max. C Max. D E F G H I J K
TPUD4011 4.4 5.8 1.2 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2
TPSD4011 4.9 4.9 1.2 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2
TPUD4013 4.4 5.8 1.45 3.7 0.5 3.2 2.9 0.8 1.4 2.5 3.2

SMT 繞線功率型 (TPUD5011/5013) 結構圖及規格尺寸

SMT 繞線功率電感器 (TPUD5011/5013) 尺寸圖
型號 A Max. B Max. C Max. D E F G H I J K
TPUD5011 5.8 7.4 1.2 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4
TPUD5013 5.8 7.4 1.5 6.0 0.6 4.2 4.5 1.1 3.4 3.6 1.4

超薄型繞線功率型 (TPUD4006) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD4006 - 2R2M 2.20 100 0.116 0.95
TPUD4006 - 3R3M 3.30 100 0.174 0.77
TPUD4006 - 4R7M 4.70 100 0.216 0.75
TPUD4006 - 6R8M 6.80 100 0.296 0.62
TPUD4006 - 100M 10.00 100 0.457 0.50
TPUD4006 - 150M 15.00 100 0.676 0.40
TPUD4006 - 220M 22.00 100 1.066 0.30
TPUD4006 - 330M 33.00 100 1.647 0.24
TPUD4006 - 470M 47.00 100 2.843 0.18
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

超薄型繞線功率型 (TPUD4008) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD4008-3R3M 3.30 100 0.160 0.85
TPUD4008-4R7M 4.70 100 0.194 0.80
TPUD4008-6R8M 6.80 100 0.276 0.65
TPUD4008-100M 10.00 100 0.335 0.57
TPUD4008-150M 15.00 100 0.508 0.45
TPUD4008-220M 22.00 100 0.766 0.37
TPUD4008-330M 33.00 100 1.162 0.28
TPUD4008-470M 47.00 100 1.658 0.22
TPUD4008-680M 68.00 100 2.534 0.18
TPUD4008-101M 100.00 100 3.304 0.17
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

開磁式功率線繞型 (TPUD4011) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD4011 - 2R2M 2.20 100 0.116 0.95
TPUD4011 - 3R3M 3.30 100 0.174 0.77
TPUD4011 - 4R7M 4.70 100 0.216 0.75
TPUD4011 - 6R8M 6.80 100 0.296 0.62
TPUD4011 - 100M 10.00 100 0.457 0.50
TPUD4011 - 150M 15.00 100 0.676 0.40
TPUD4011 - 220M 22.00 100 1.066 0.30
TPUD4011 - 330M 33.00 100 1.647 0.24
TPUD4011 - 470M 47.00 100 2.843 0.18
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

閉磁式功率線繞型 (TPSD4011) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPSD4011 - 3R3N 3.30 100 0.12 1.0
TPSD4011 - 4R7N 4.70 100 0.18 0.8
TPSD4011 - 6R8M 6.80 100 0.22 0.7
TPSD4011 - 100M 10.00 100 0.31 0.6
TPSD4011 - 150M 15.00 100 0.48 0.5
TPSD4011 - 220M 22.00 100 0.71 0.4
TPSD4011 - 330M 33.00 100 1.1 0.3
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

開磁式功率線繞型 (TPUD4013) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD4013 - 3R3M 3.30 100 0.160 0.85
TPUD4013 - 4R7M 4.70 100 0.194 0.80
TPUD4013 - 6R8M 6.80 100 0.276 0.65
TPUD4013 - 100M 10.00 100 0.335 0.57
TPUD4013 - 150M 15.00 100 0.508 0.45
TPUD4013 - 220M 22.00 100 0.766 0.37
TPUD4013 - 330M 33.00 100 1.162 0.28
TPUD4013 - 470M 47.00 100 1.658 0.22
TPUD4013 - 680M 33.00 100 2.534 0.18
TPUD4013 - 101M 47.00 100 3.304 0.17
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

SMT 繞線功率型 (TPUD5011) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD5011 - 3R3M 3.30 100 0.109 0.94
TPUD5011 - 4R7M 4.70 100 0.156 0.80
TPUD5011 - 6R8M 6.80 100 0.216 0.65
TPUD5011 - 100M 10.00 100 0.275 0.53
TPUD5011 - 150M 15.00 100 0.438 0.40
TPUD5011 - 220M 22.00 100 0.663 0.36
TPUD5011 - 330M 33.00 100 0.975 0.32
TPUD5011 - 470M 47.00 100 1.380 0.26
TPUD5011 - 680M 68.00 100 1.700 0.23
TPUD5011 - 101M 100.00 100 2.800 0.20
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

SMT 繞線功率型 (TPUD5013) 特性規格

產品料號 電感值 L (µH) 測試頻率 ( KHz ) 直流阻抗 (Ω) Max. 定格電流 (A) Max.
TPUD5013 - 3R3M 3.30 100 0.081 1.25
TPUD5013 - 4R7M 4.70 100 0.106 1.20
TPUD5013 - 6R8M 6.80 100 0.144 0.90
TPUD5013 - 100M 10.00 100 0.187 0.85
TPUD5013 - 150M 15.00 100 0.300 0.57
TPUD5013 - 220M 22.00 100 0.431 0.54
TPUD5013 - 330M 33.00 100 0.637 0.38
TPUD5013 - 470M 47.00 100 0.875 0.35
Note:
  • 測試頻率:100KHz / 0.1V.
  • 操作溫度:-40°C ~ +85°C.
  • 感量下降 = 10% typ. at IDC.

超薄型繞線功率型 (TPUD4006, TPUD4008, TPUD5011, TPSD5013) 料號標識

TPUD4006 - 2R2 M

型號
TPUD4006
TPUD4008
TPUD5011
TPUD5013

電感值
2R2 2.20µH
3R3 3.30µH
100 10.00µH
101 100.00µH
誤差值
M ±20%
N ±30%

開磁式功率線繞型 (TPUD4011, TPSD4011, TPUD4013) 料號標識

TPUD4011 - 100 M

型號
TPUD4011
TPSD4011
TPUD4013

電感值
3R3 3.30µH
100 10.00µH
101 100.00µH
誤差值
K 10%
L 15%
M ±20%
N ±30%
