貼片線繞大電流電感器 功率開磁式 (TPUDF)

開磁式貼片線繞大電流電感器 - TPUDF 系列

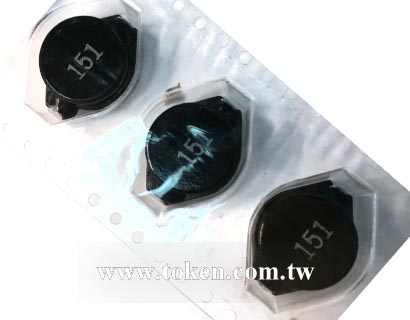

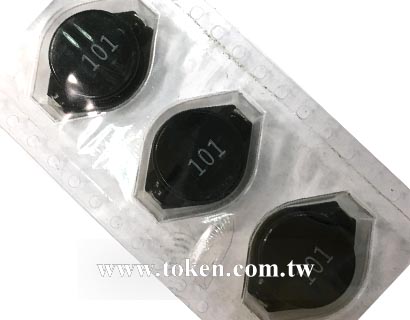

貼片線繞大電流電感器(TPUDF),是高性能、省空間、和省功率的最佳解決方案。

< >
  • 貼片線繞大電流電感器 - TPUDF 系列
  • Power Wirewound Inductors - TPUDF Series
  • Power Wirewound Inductors - TPUDF Series
  • Power Wirewound Inductors - TPUDF Series

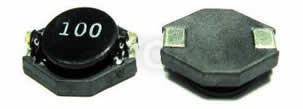

德鍵電子 TPUDF 功率型大電流電感系列,提供全範圍電感量。金屬化鼓芯設計,利用德鍵的自動繞線技術和優質鐵氧體磁芯,可節省電路板空間,適用範圍概括一般電子產品及用途。採用開磁式開磁路構造設計,錳鋅材料的鐵芯,大電流及低直流阻抗,直接線端結構,輕便薄小,厚度薄,容易表面貼裝。

採用平底表面設計,可確保穩固的安裝,具有優異的端面強度,良好的焊錫性,及耐熱度。低直流電阻,耐大電流等特點,廣泛應用于高精度的工業設備中。TPUDF 功率型系列具有高功率、高磁飽和性、高品質、高能量存儲、耐大電流、低電阻。同時具有良好的焊錫性及耐熱性。産品包裝符合 EIA-481 標準,適用于 SMT 自動貼片。

TPUDF 功率電感系列具有寬電感範圍從 1.00 μH to 1000.00 μH,TPUDF3308F 最小厚度僅為 3.0 mm。新款的 TPUDF5022F 系列,低直流電阻低至 0.009 歐姆,電感值為 1.00 μH to 1000.00 μH,額定電流高達 20.00 A。由於其溫度的穩定性,可在 -40°C to +85°C 環境溫度範圍內使用。

德鍵可以生產超出這些規格的電感器,可根據要求提供定制。TPUDF 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,與 TDK 電感器兼容,並提供更有競爭力的價格和快速交貨服務。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 貼片線繞大電流電感器 (TPUDF)

特性 :
  1. 超小型规格、超薄厚度。
  2. 低阻抗、高儲存能量。
  3. 高性能设计特点的表面贴装电感。
用途 :
  1. 電腦顯示板卡、筆記本電腦、後置偏轉加速電極。
  2. 升降壓轉換器、派衛記憶程序設計。
  3. DC-DC 轉換器、後置偏轉加速電極。

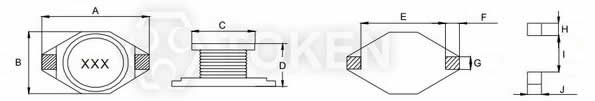

開磁式貼片型 (TPUDF1608) 外觀尺寸

TPUDF1608 尺寸
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF1608 6.60 4.45 3.94 2.92 4.32 1.02 1.27 1.40 4.06 3.56

開磁式貼片型 (TPUDF3308) 外觀尺寸

TPUDF3308 尺寸
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3308 12.95 9.40 8.38 3.00 7.62 2.54 2.54 2.92 7.37 2.79

開磁式貼片型 (TPUDF3316) 外觀尺寸

TPUDF3316 尺寸
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3316 12.95 9.40 8.38 5.12 7.62 2.54 2.54 2.92 7.37 2.79

開磁式貼片型 (TPUDF3340) 外觀尺寸

TPUDF3340 尺寸
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3340 12.95 9.40 8.38 11.43 7.62 2.54 2.54 2.92 7.37 2.92

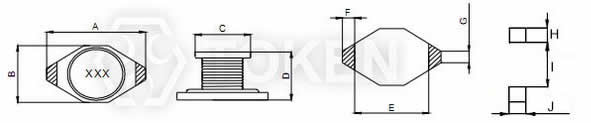

開磁式貼片型 (TPUDF5022) 外觀尺寸

TPUDF5022 尺寸
型號 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF5022 18.45 15.24 12.70 7.11 12.70 2.54 2.54 2.92 12.45 2.79

開磁式貼片型 (TPUDF) 電性表

Inductance (µH) TPUDF1608 TPUDF3308 TPUDF3316 TPUDF3340 TPUDF5022
標識 電感值 (µH) 直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
1R0 1.0 0.05 2.90     0.009 9.0     0.009 20.0
1R5 1.5 0.05 2.60     0.010 8.0
2R2 2.2 0.07 2.30     0.012 7.0     0.014 16.0
3R3 3.3 0.08 2.00     0.015 6.4     0.020 12.0
3R9
4R7 4.7 0.09 1.50     0.018 5.4
5R6               0.020 12.0
6R8 6.8 0.13 1.20     0.027 4.6
8R2
100 10 0.16 1.10 0.11 2.4 0.038 3.8 0.040 8.0 0.031 10.0
150 15 0.23 0.90 0.15 2.0 0.046 3.0 0.05 7.00 0.036 8.0
220 22 0.37 0.70 0.23 1.6 0.085 2.6 0.066 5.50 0.047 7.0
270
300
330 33 0.51 0.58 0.30 1.4 0.10 2.0 0.080 4.00 0.066 5.5
390
470 47 0.64 0.50 0.39 1.0 0.14 1.6 0.110 3.80 0.086 4.5
560
680 68 0.86 0.40 0.66 0.9 0.20 1.4 0.17 3.00 0.13 3.5
820
101 100 1.27 0.31 0.84 0.7 0.28 1.2 0.22 2.5 0.19 3.0
151 150 2.00 0.27 1.2 0.6 0.4 1.0 0.34 2.00 0.25 2.6
181
221 220 2.65 0.22 1.9 0.5 0.61 0.8 0.440 1.60 0.38 2.4
271
331 330 3.80 0.18 2.7 0.4 1.02 0.6 0.7 1.20 0.56 1.9
391
471 470 5.06 0.16 4.0 0.3 1.27 0.5 0.95 1.00 0.85 1.4
561
681 680 5.3 0.2 2.02 0.4 1.200 1.00 1.10 1.2
102 1000 13.80 0.10 2.000 0.80 1.80 1.0
注意:
  • 測量頻率 L: 1.0 µH〜82µH (100KHz / 0.25V),100µH 以上 (1KHz / 0.3V).
  • IDC:當電感量比其額定值低10%時的電流 (ta = 20°C).

開磁式貼片型 (TPUDF) 料號標識

TPUDF1608 - 1R0 M

型號
TPUDF1608
TPUDF3308
TPUDF3316
TPUDF3340
TPUDF5022

電感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
